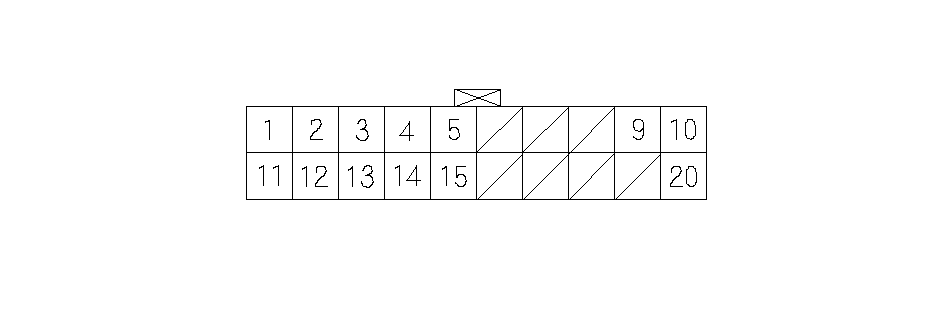

Входные и выходные сигналы для 20-контактного (20P) разъема (А) навигационной системы
|
Номер клеммы
|
Цвет провода
|
Клемма
|
Наименование клеммы
|
Описание
|
|---|---|---|---|---|
|
1
|
WHT
|
R SIG
|
Красный сигнал
|
Сигнал красного цвета
|
|
2
|
BLU
|
G SIG
|
Зеленый сигнал
|
Сигнал зеленого цвета
|
|
3
|
GRY
|
SH SIG
|
Сигнал экранирования
|
Экранирование клемм № 1, 2, 11, 12, 13
|
|
4
|
GRN
|
RG R(+)
|
Сигнал направления движения, правильное положение
|
Правый аудио сигнал направления
|
|
5
|
GRY
|
SH RG
|
Защита направления движения
|
Экранирование клемм № 4, 14, 15
|
|
9
|
GRN/BLK (Зелено-черный)
|
SH DISP BUS
|
Защита системной магистрали дисплея
|
Экранирование клемм № 10, 20
|
|
10
|
GRN
|
DISP BUS (+)
|
Положительная линия связи дисплея
|
Канал данных (+)
|
|
11
|
YEL
|
B SIG
|
Синий сигнал
|
Сигнал синего света
|
|
12
|
BRN
|
C SIG
|
Составной сигнал
|
Составной видео сигнал (сигнал вертикальной и горизонтальной синхронизации)
|
|
13
|
GRN
|
GND SIG
|
Сигнал "массы"
|
"Масса" для цветного сигнала
|
|
14
|
BLU
|
RG L (+)
|
Сигнал направления движения, левый положительный
|
Левый аудио сигнал направления движения
|
|
15
|
YEL
|
GND RG
|
"Масса" сигнала направления движения
|
"Масса" для сигнала направления движения
|
|
20
|
RED
|
DISP BUS (−)
|
Отрицательная линия дисплея
|
Канал данных (−)
|
