Управление VSA

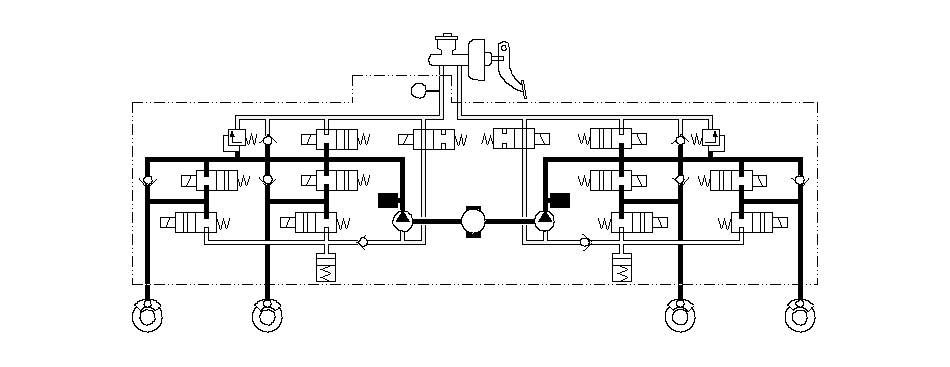

Режим увеличения даления
Клапан NO системы VSA закрыт, клапан NC системы VSA отрыт, впускной клапан открыт, выпускной клапан закрыт, напряжение подается на электродвигатель гидронасоса.
Тормозная жидкость из аккумулятора сброса давления и главного тормозного цилиндра нагнетается гидронасосом в магистрали переднего и заднего тормозных механизмов. Для сглаживания пульсаций давления после гидронасоса установлен гидравлический демпфер.
ДЕМПФЕР
ДАВЛЕНИЯ
ДЕМПФЕР

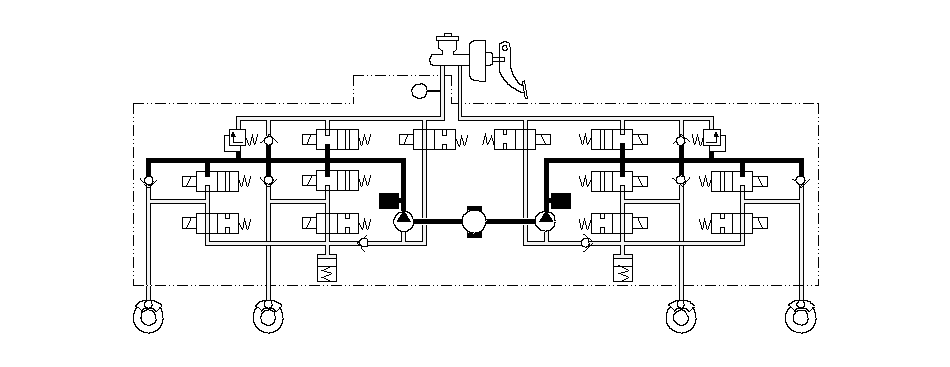

Режим удержания давления
Клапан NO системы VSA закрыт, клапан NC системы VSA отрыт, впускной клапан закрыт, выпускной клапан закрыт, напряжение подается на электродвигатель гидронасоса.
Давление тормозной жидкости, поступившей к тормозным механизмам, остается неизменным.
ДЕМПФЕР
ДАВЛЕНИЯ
ДЕМПФЕР
Режим уменьшения давления
Клапан NO системы VSA закрыт, клапан NC системы VSA отрыт, впускной клапан закрыт, выпускной клапан открыт, напряжение подается на электродвигатель гидронасоса.
Тормозная жидкость, поступившая к тормозным механизмам, выпускается через открытый выпускной клапан в аккумулятор сброса давления.
ДЕМПФЕР
ДАВЛЕНИЯ
ДЕМПФЕР
