Управление системой ABS

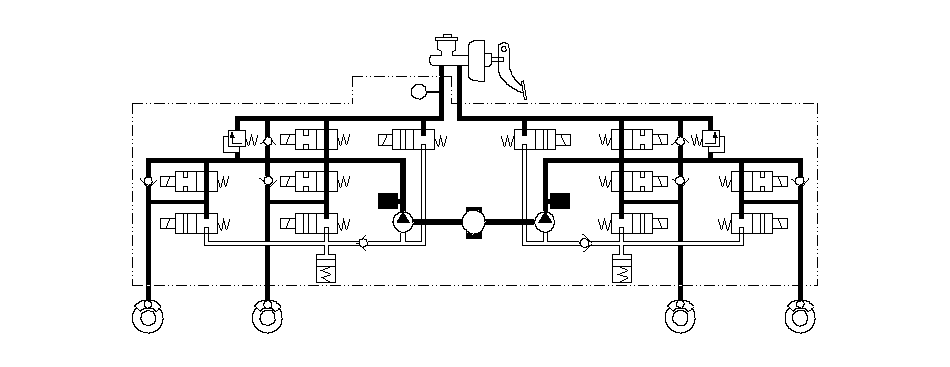

Режим увеличения даления
Клапан NO системы VSA открыт, клапан NC системы VSA закрыт, впускной клапан открыт, выпускной клапан закрыт.
Тормозная жидкость из главного тормозного цилиндра поступает к тормозным механизмам колес.
Электродвигатель гидронасоса
В режиме уменьшения давления постоянно включен электродвигатель гидронасоса. Когда прекращается выполнение функций ABS, выключается электродвигатель гидронасоса.
Тормозная жидкость из аккумулятора сброса давления нагнетается гидронасосом в магистраль после главного тормозного цилиндра. Для сглаживания пульсаций давления после гидронасоса установлен гидравлический демпфер.
ДЕМПФЕР
ДАВЛЕНИЯ
ДЕМПФЕР

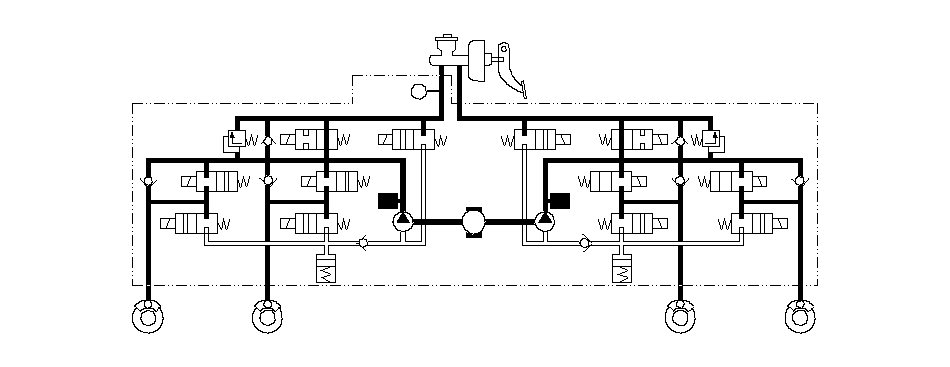

Режим удержания давления
Клапан NO системы VSA открыт, клапан NC системы VSA закрыт, впускной клапан закрыт, выпускной клапан закрыт.
Давление тормозной жидкости, поступившей к тормозным механизмам, остается неизменным.
ДЕМПФЕР
ДАВЛЕНИЯ
ДЕМПФЕР

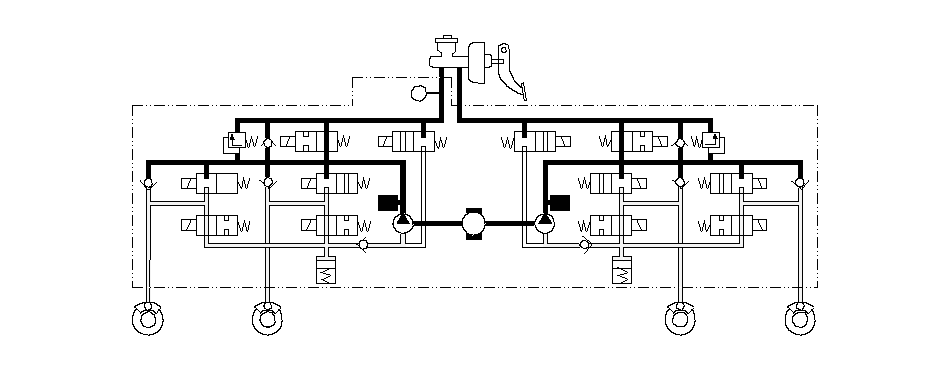

Режим уменьшения давления
Клапан NO системы VSA открыт, клапан NC системы VSA закрыт, впускной клапан закрыт, выпускной клапан открыт.
Тормозная жидкость, поступившая к тормозным механизмам, выпускается через открытый выпускной клапан в аккумулятор сброса давления.
ДЕМПФЕР
ДАВЛЕНИЯ
ДЕМПФЕР
