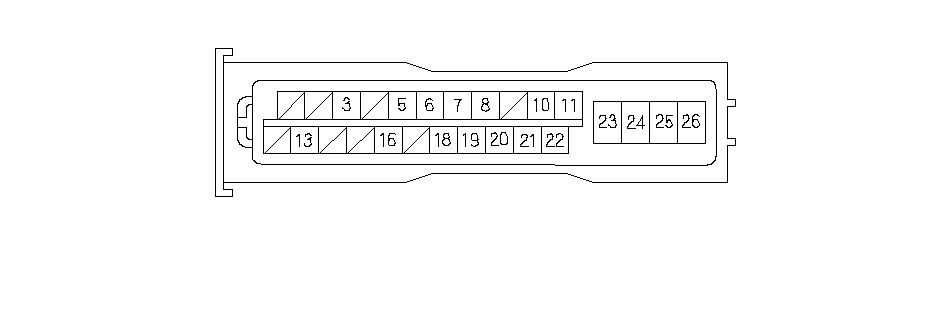

Входы и выходы 26-контактного разъема электронного блока ABS (продолжение)
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Измерения, проводимые во время диагностики (для этого потребуется отсоединить 26-контактный 26Р разъем от электронного блока ABS)
|
|||||
|---|---|---|---|---|---|---|---|---|---|
|
Клеммы
|
Условия
|
Напряжение
|
|||||||
|
23
|
BLK
|
GND2
|
Соединяет с "массой" блок клапанов ABS
|
———
|
———
|
———
|
|||
|
24
|
BLU
|
FSR +B
|
Питание аварийного реле отключения системы
|
24GND ("масса")
|
Постоянно
|
Напряжение аккумуляторной батареи
|
|||
|
25
|
RED
|
MR +B
|
Напряжение питания реле включения электродвигателя
|
25GND ("масса")
|
Постоянно
|
Напряжение аккумуляторной батареи
|
|||
|
26
|
BLK
|
GND1
|
Соединяет с "массой" электродвигатель гидронасоса
|
———
|
———
|
———
|
|||
