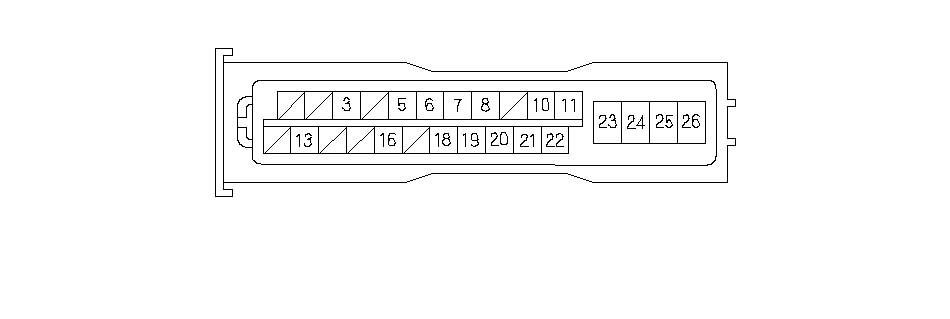

Входы и выходы 26-контактного разъема электронного блока ABS
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Измерения, проводимые во время диагностики (для этого потребуется отсоединить 26-контактный 26Р разъем от электронного блока ABS)
|
|||||
|---|---|---|---|---|---|---|---|---|---|
|
Клеммы
|
Условия
|
Напряжение
|
|||||||
|
3
|
GRY
|
EBD
|
Управляет индикатором тормозной системы
|
3GND ("масса")
|
Индикатор тормозной системы (Ключ зажигания в положении "ON" (II))
|
OFF
|
Напряжение аккумуляторной батареи
|
||
|
ON
|
Менее 0,3 В
|
||||||||
|
5
|
PUR
|
DIAG-K
|
Соединение с диагностическим прибором HDS
|
———
|
———
|
———
|
|||
|
6
|
GRY
|
FR-GND
|
Передача сигнала датчика угловой скорости правого переднего колеса
|
———
|
———
|
———
|
|||
|
7
|
GRN
|
FR +B
|
Передача сигнала датчика угловой скорости правого переднего колеса
|
———
|
———
|
———
|
|||
|
8
|
LT BLU
|
RR +B
|
Передача сигнала датчика угловой скорости правого заднего колеса
|
———
|
———
|
———
|
|||
|
10
|
WHT
|
RL +B
|
Передача сигнала датчика угловой скорости левого заднего колеса
|
———
|
———
|
———
|
|||
|
11
|
GRY
|
FL-GND
|
Определяет сигнал датчика угловой скорости левого переднего колеса
|
———
|
———
|
———
|
|||
|
13
|
BRN
|
SCS
|
Индикация кода неисправности DTC
|
———
|
———
|
———
|
|||
|
16
|
YEL
|
WALP
|
Управляет индикатором ABS
|
16GND ("масса")
|
Ключ зажигания в положении "ON" (II)
|
Напряжение аккумуляторной батареи
|
|||
|
18
|
BLU
|
STOP
|
Передача сигнала выключателя сигнала торможения
|
18GND ("масса")
|
Педаль тормоза
|
Нажата
|
Напряжение аккумуляторной батареи
|
||
|
Отпущена
|
Менее 0,3 В
|
||||||||
|
19
|
ORN
|
RR-GND
|
Передача сигнала датчика угловой скорости правого заднего колеса
|
———
|
———
|
———
|
|||
|
20
|
PNK
|
IG1
|
Питание для включения системы
|
20GND ("масса")
|
Ключ зажигания в положении "ON" (II)
|
Напряжение аккумуляторной батареи
|
|||
|
21
|
RED
|
RL-GND
|
Передача сигнала датчика угловой скорости левого заднего колеса
|
———
|
———
|
———
|
|||
|
22
|
BLU
|
FL +B
|
Определяет сигнал датчика угловой скорости левого переднего колеса
|
———
|
———
|
———
|
|||
