Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2007, BE5

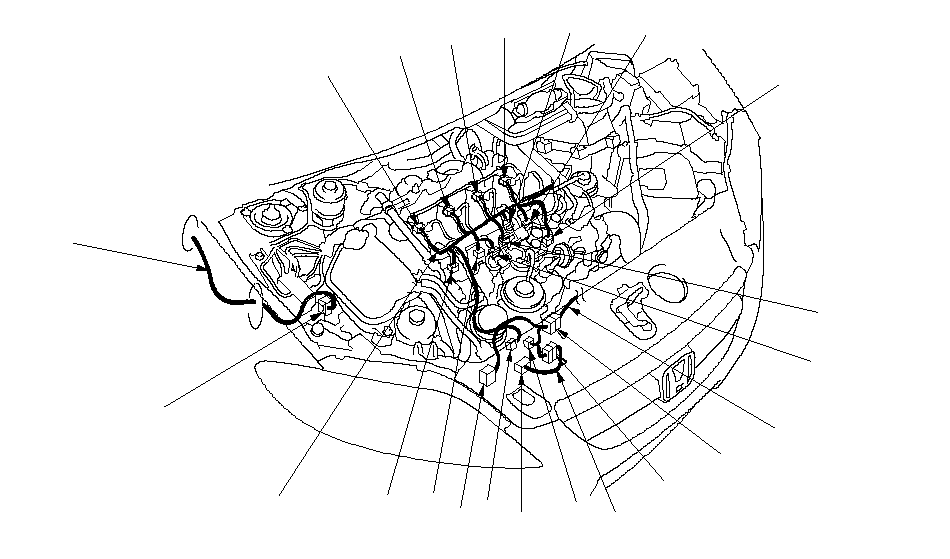

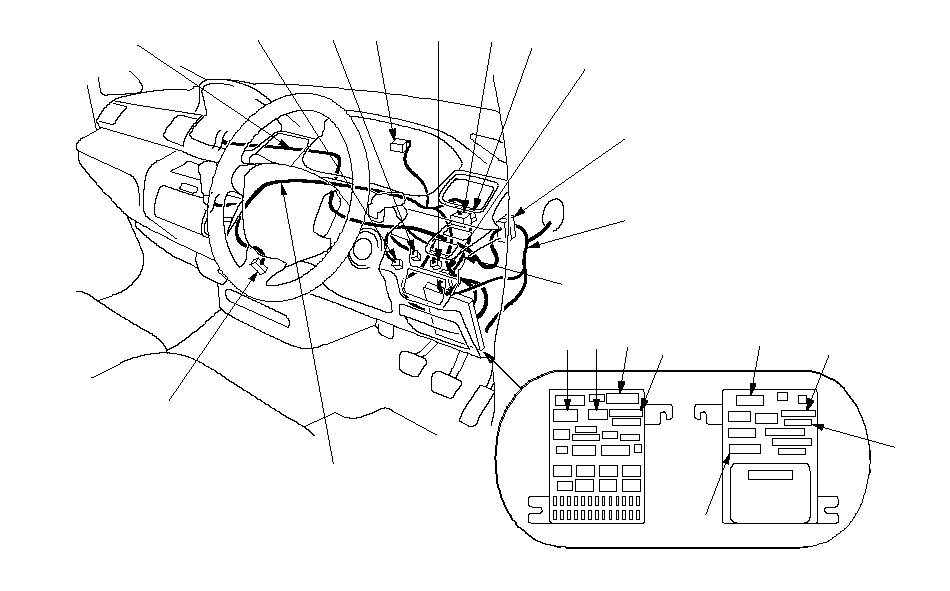

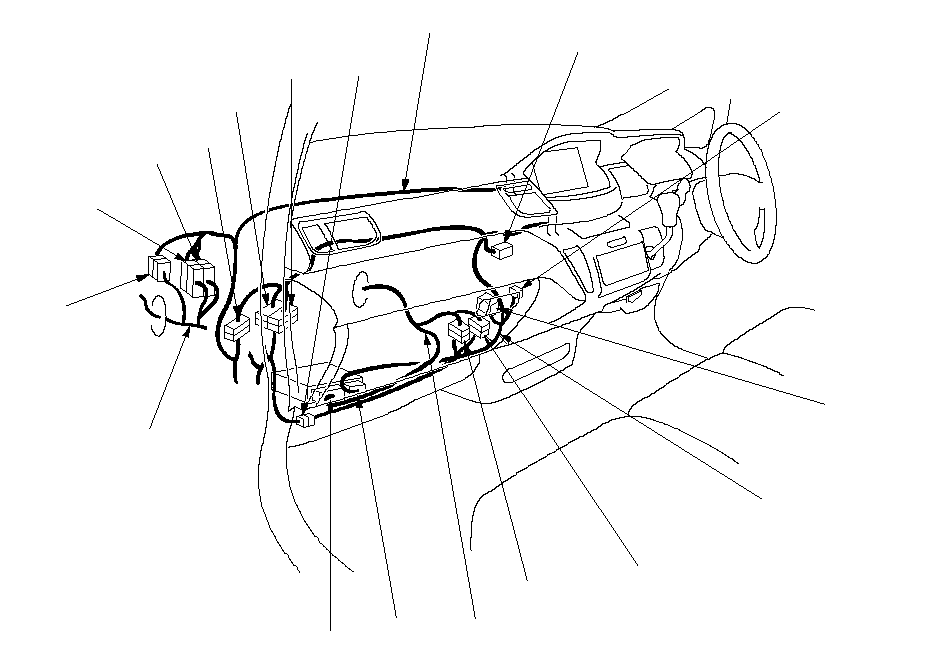

Электрические компоненты блока ЕСМ (продолжение)

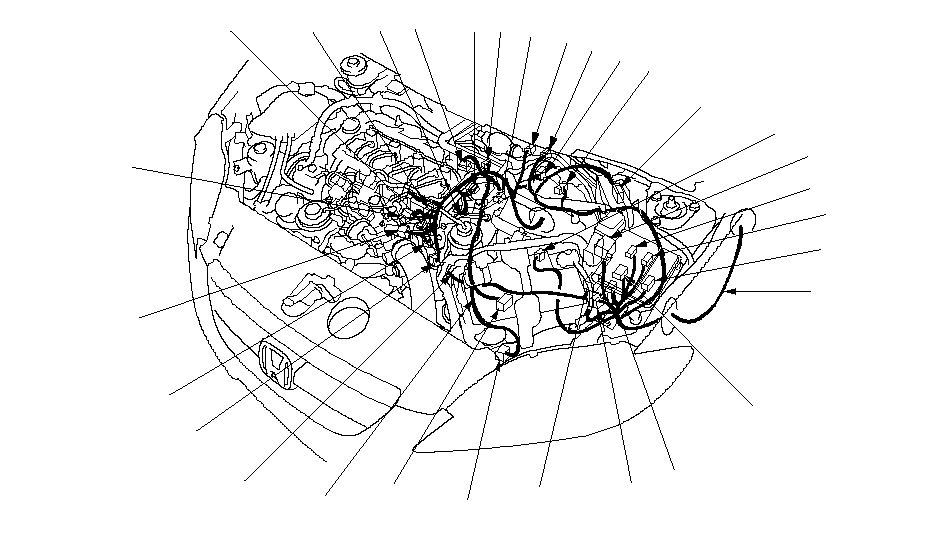

Автомобиль с ПРК

ЛЕВЫЙ
ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ
ДВИГАТЕЛЯ

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА
ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

ДАТЧИК ECT (1)

ДАТЧИК MAP/
ДАТЧИК 2 IAT

ДАТЧИК
ПОЛОЖЕНИЯ
УПРАВЛЕНИЯ ШКИВОМ
ВПУСКНОГО
КОЛЛЕКТОРА (IMRC) (3)

2P РАЗЪЕМ (4)

ДАТЧИК ДАВЛЕНИЯ
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ (FRP) (5)

ДАТЧИК СМР (6)

5-КОНТАКТНЫЙ (5Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (8)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УСИЛЕНИЯ
ТУРБОНАГНЕТАТЕЛЯ (7)

ДАТЧИК АРР (15)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ (22)
МОТОРНОГО
ОТСЕКА

6Р РАЗЪЕМ (23)

БЛОК УПРАВЛЕНИЯ
СВЕЧИ НАКАЛИВАНИЯ
(24)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
БЛОКИРОВКИ ЗАДНЕГО
ХОДА (26)

ИНЖЕКТОР № 4 (31)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПЕРЕПУСКОМ
ОХЛАДИТЕЛЯ EGR (32)

СВЕЧА НАКАЛИВАНИЯ № 4 (33)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ EGR (34)

СВЕЧА НАКАЛИВАНИЯ № 3 (35)

4Р РАЗЪЕМ (37)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ
КОЛЕНЧАТОГО ВАЛА
(25)

ДАТЧИК EGT
1
(с
системой DPF)

РЕДУКЦИОННЫЙ
КЛАПАН
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ (10)

ДАТЧИК
ТЕМПЕРАТУРЫ
ТОПЛИВА (11)

ТОПЛИВНЫЙ
ОБОГРЕВАТЕЛЬ (12)

ПЕРЕКЛЮЧАТЕЛЬ
УРОВНЯ ВОДЫ
В ТОПЛИВНОМ
ФИЛЬТРЕ (13)

ДАТЧИК MAF/
ДАТЧИК 1 IAT

ДАТЧИК EGT
2
(с
системой DPF)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (18)
В МОТОРНОМ
ОТСЕКЕ

ПРЕДОХРАНИТЕЛЬ
ДОПОЛНИТЕЛЬНОГО
БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА (17)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (19)
В МОТОРНОМ
ОТСЕКЕ

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (20)

ELD (21)

ИНЖЕКТОР № 1 (28)

ИНЖЕКТОР № 2 (29)

ИНЖЕКТОР № 3 (30)

ПЛАСТИНЧАТЫЙ
ВПУСКНОЙ (27)
КЛАПАН (с DPF)

3P РАЗЪЕМ (38)

ДАТЧИК CKP (41)

ГЕНЕРАТОР (42)

СВЕЧА НАКАЛИВАНИЯ № 2 (43)

СВЕЧА НАКАЛИВАНИЯ № 1 (44)

ДАТЧИК ДАВЛЕНИЯ
МАСЛА (39)

ДАТЧИК
УРОВНЯ МОТОРНОГО
МАСЛА (40)

ДАТЧИК
ДИФФЕРЕНЦИАЛЬНОГО
ДАВЛЕНИЯ DPF (45)
(с системой DPF)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
IMRC
(36)

ПРИМЕЧАНИЕ:

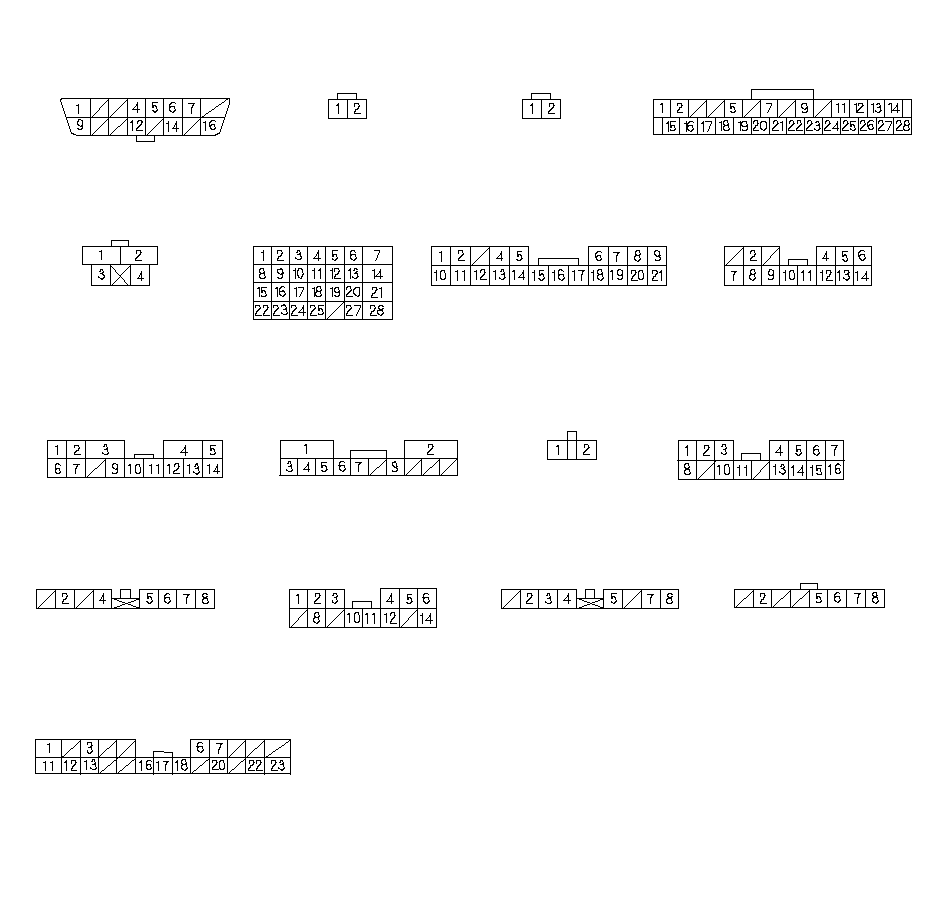

· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

Электрические компоненты блока ЕСМ (продолжение)

Автомобиль с ПРК

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЖГУТ ПРОВОДОВ КОМБИНИРОВАННОГО ВЫКЛЮЧАТЕЛЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

}

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(1)*

ПЕРЕКЛЮЧАТЕЛЬ А
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (2)

ПЕРЕКЛЮЧАТЕЛЬ В
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (3)

ДАТЧИК В (4)

ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА
(5)

28Р СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ (6)

21Р РАЗЪЕМ (7)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (8)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (14)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (11)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

14Р РАЗЪЕМ (9)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (10)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (12)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

}

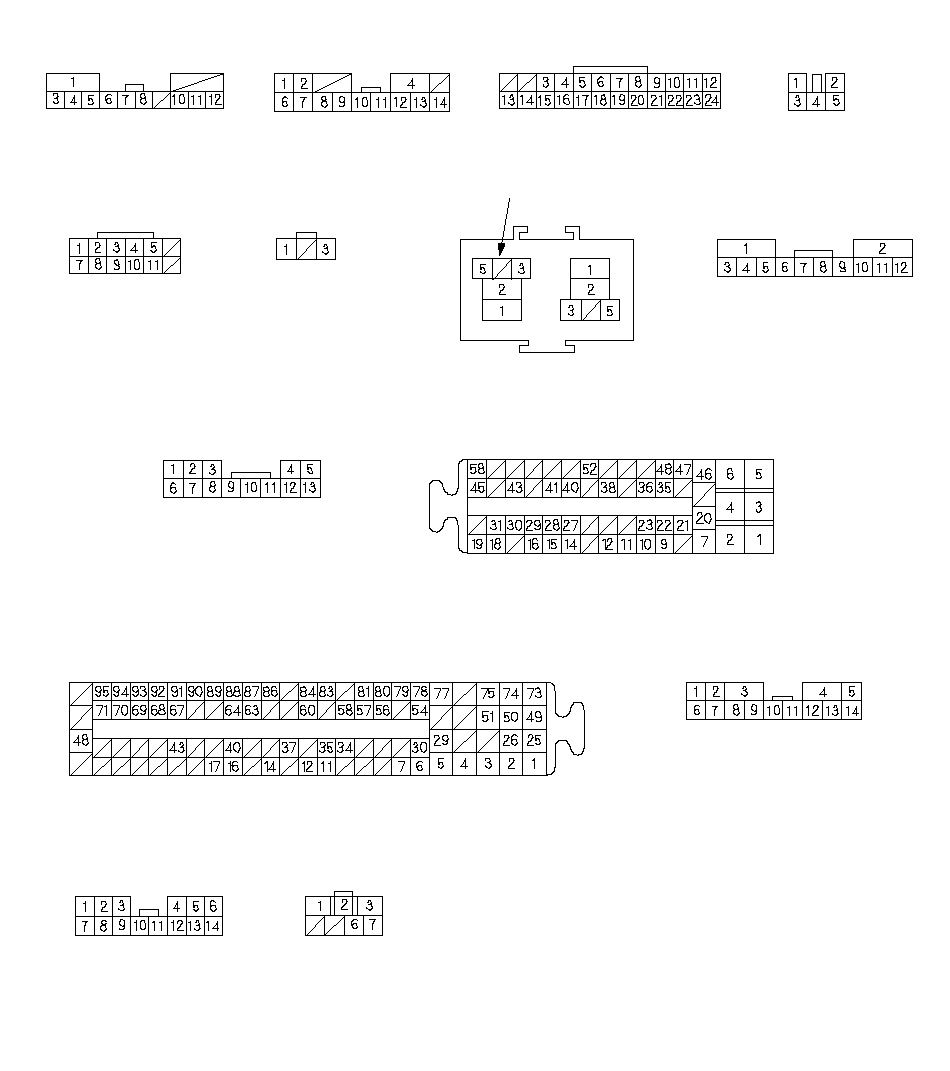

Электрические компоненты блока ЕСМ (продолжение)

Автомобиль с ПРК

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

}

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (8)

14P РАЗЪЕМ (2)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (1)

24Р РАЗЪЕМ (3)

5P РАЗЪЕМ (4)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(5)

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ (6)

РЕЛЕ УПРАВЛЕНИЯ ISV (7)
(с системой DPF)

РАЗЪЕМЫ БЛОКА ECM № 1 (96P) (11)*

14Р (14Р) РАЗЪЕМ (13)

13Р РАЗЪЕМ (9)

РАЗЪЕМЫ БЛОКА ECM № 2 (96P) (10)*

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (12)

7-КОНТАКТНЫЙ (7Р) РАЗЪЕМ (14)

}
