Определение электрической системы - Блок реле и предохранителей под панелью управления

Применимость для следующих годов выпуска и кузовов: 2007, BE5

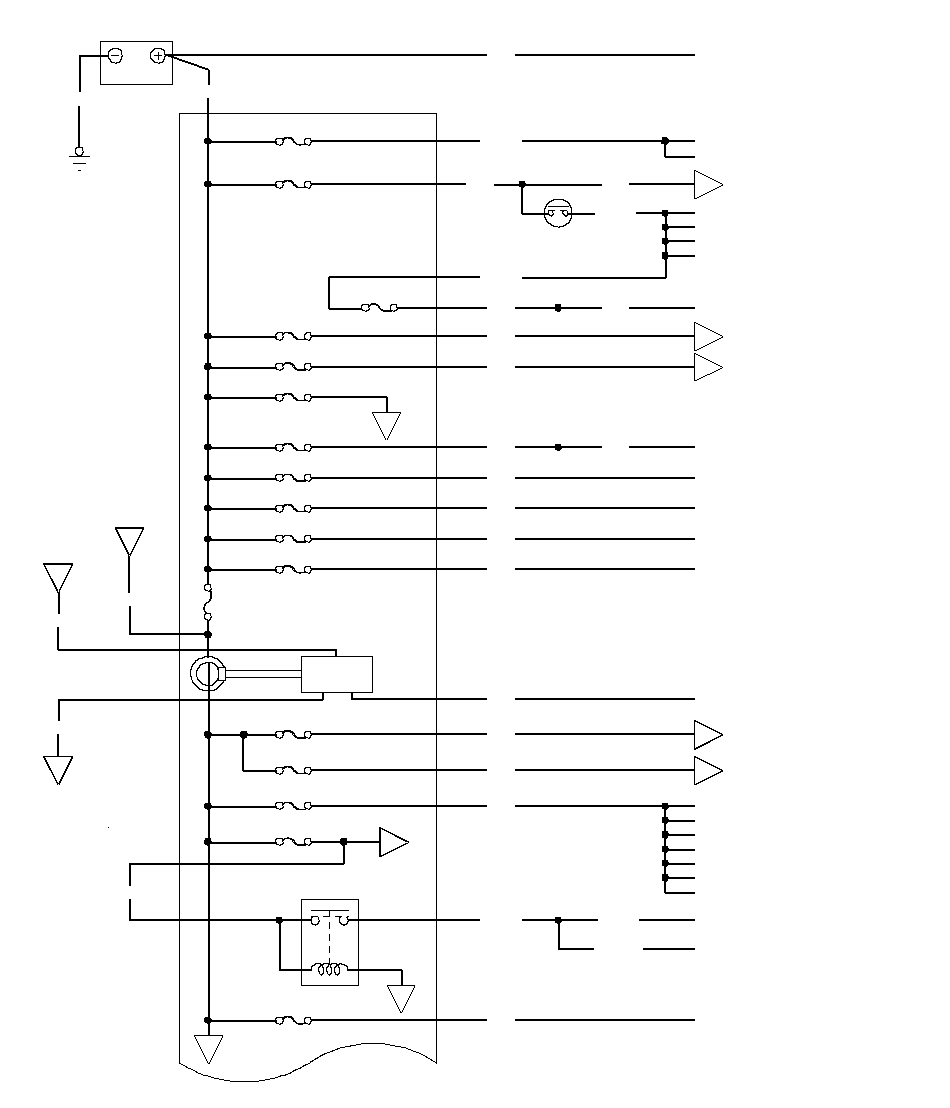

Блок реле и предохранителей
под панелью управления

№ 1

WHT

Блок управления свечами накаливания

№ 1 (GLOW) (70 A)

Блок управления безопасностью

Интегрированный блок управления

RED

GRY

№ 6 (40 A)

№ 5 (40 A)

№ 7 (40 A)

BLU

PUR

БЛОК ЕСМ (EL GND)

Блок Imoes

Блок управления омывателем фар

RED

№ 13 (30 A)

LT GRN

Интегрированный блок управления

Блок управления безопасностью

RED

№ 26 (20 A)

Блок модулятора давления VSA,

WHT

№ 20 (7,5 A)

WHT

БЛОК ECM (IGP)

LT BLU

Блок управления иммобилайзером-приемное устройство

Приемное устройство системы дистанционного управления

ЕСМ

Верхний фонарь стоп-сигнала

Левый стоп-сигнал

LT GRN

ГЕНЕРАТОР

WHT

Блок реле и предохранителей
под панелью управления

Правый стоп-сигнал

BLK

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Электродвигатель стартера

№ 14 (15 A)

Разъем передачи данных ( DLC )

Панель приборов

№ 25 (20 A)

№ 23 (10 A)

№ 2 (OP) (50 A)

№ 2 (IG) (50 A)

WHT

BLU

GRN

PUR

(BAT)

(100 A)

БЛОК ECM (EL)

ORN

БЛОК ELD

BLK

YEL

BLK

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

№ 15 (20 A)

BLU

WHT

№ 3 (40 A)

LT BLU

№ 16 (15 A)

ПОЗИЦИОННЫЙ ДАТЧИК
ПЕДАЛИ ТОРМОЗА
(Замкнут: Педаль нажата)

Блок управления люком крыши (KG)

Блок управления-модулятор VSA
(+MTR)

№ 8 (7,5 A)
БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

Исполнительный элемент суперблокировки (КЕ)
(через реле суперблокировки)

Вспомогательный блок реле/предохранителей
в моторном отсеке

ГЛАВНОЕ РЕЛЕ 1
СИСТЕМЫ PGM−FI

Вспомогательный блок реле/предохранителей
в моторном отсеке

WHT

BLU

№ 4 (20 A)

Блок управления-модулятор VSA
(+FSR)

YEL/BLK

Датчик FRР

LT BLU

}

Электродвигатель стеклоочистителя ветрового стекла

WHT

Главный выключатель
приборов освещения

GRN

№ 8 (30 A)

Датчик дождя

GRY

№ 31 (7,5 A)

G301

BLK

Главный выключатель
приборов освещения

Датчик дождя

GRN

Подсветка замка зажигания

Реле задних противотуманных фонарей

Блок управления омывателем фар

Реле задних противотуманных фонарей

Блок управления омывателем фар

RED

№ 30 (20 A)

BLU

№ 27 (15 A)

Без HID

GRN

LT BLU

Индикатор дальнего света

GRN

№ 21 (15 A)

Левая фара

BRN

№ 22 (15 A)

GRY

Правая фара

WHT

С HID

Плафон местного освещения

Правая фара

Левая фара

Левый блок HID

Правый блок HID

Потолочный плафон

GRY

№ 21 (15 A)

GRN

Индикатор дальнего света

BRN

№ 22 (15 A)

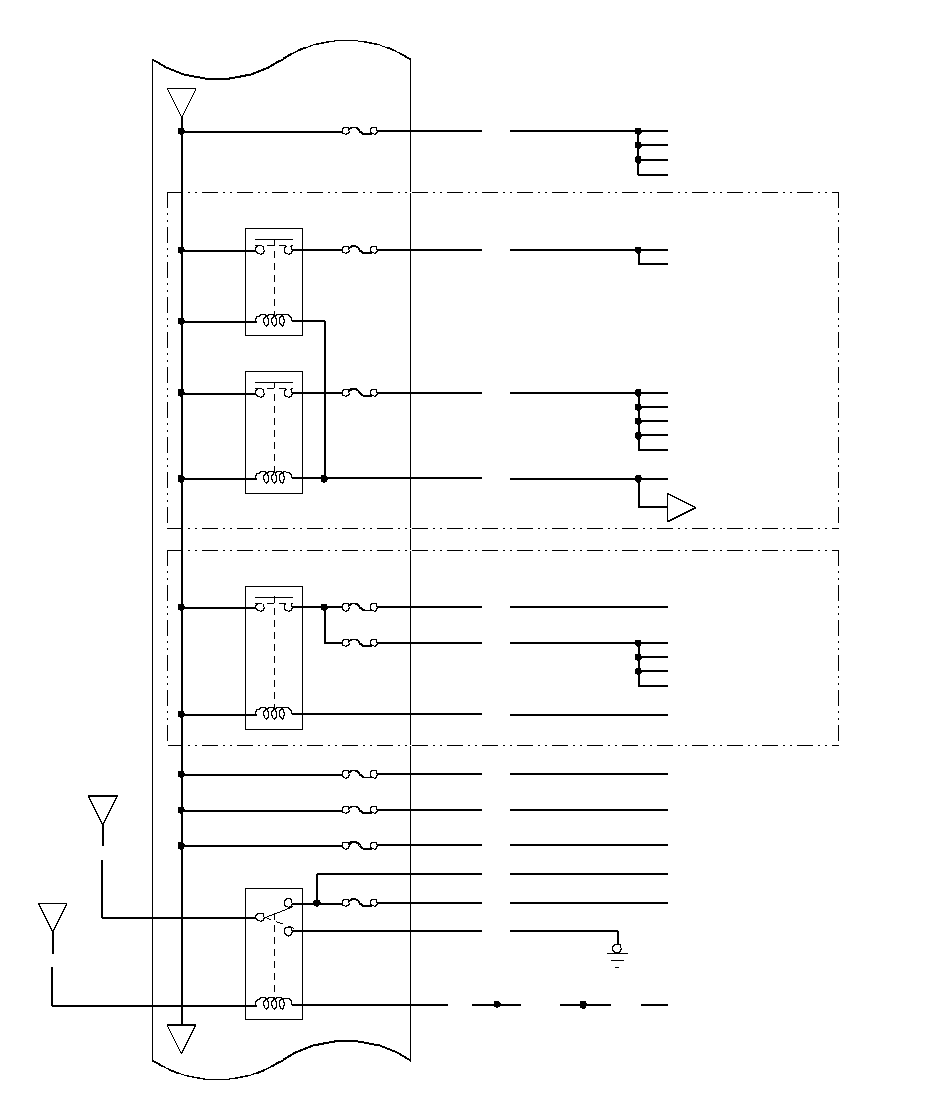

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

PNK

№ 24 (15 A)

№ 5 (30 A)
БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ОЧИСТИТЕЛЯ/ОМЫВАТЕЛЯ
ВЕТРОВОГО СТЕКЛА

РЕЛЕ 1
ФАР

РЕЛЕ 2
ФАР

РЕЛЕ
ФАР

РЕЛЕ
АВТОМАТИЧЕСКИХ
СТЕКЛООЧИСТИТЕЛЕЙ

Блок реле/предохранителей
под панелью приборов

Передня противотуманная фара
(Через реле передних противотуманних фар)

Обогреватель заднего стекла
(При помощи реле обогревателя заднего стекла)

Подсветка двери багажного отделения

Пластинчатый входной клапан
(через реле пластинчатого входного клапана)

PNK

}

PNK/BLK
(Розово-черный)

GRN

Обогреватель топлива

Блок ЕСМ (FHTRMON)

RED

№ 19 (30 A)

№ 18 (7,5 A)

ECM (CL-)

LT GRN

№ 12 (40 A)

Электромагнитный клапан системы EGR

Электромагнитный клапан управления шкивом впускного коллектора (IMRC)

Электромагнитный клапан обходного канала охладителя EGR

Электромагнитный клапан управления усилением турбонагнетателя

RED

Переключатель низких оборотов электровентилятора охлаждения

Включатель давления кондиционера воздуха (Через диод кондиционера)

Включатель давления кондиционера воздуха (Через диод А кондиционера воздуха)

Выключатель высоких оборотов электровентилятора охлаждения

ORN

G301

BLK

BRN

GRY

Блок климат-контроля

Реле муфты сцепления компрессора кондиционера

LT BLU

Блок ЕСМ (ACC)

WHT

№ 29 (7,5 A)

ORN

№ 28 (15 A)

№ 9 (30 A)

YEL

Обогреватель PTC С

GRN

BLK

№ 11 (40 A)

Электродвигатель вентилятора салона

G302

BRN

Электродвигатель вентилятора системы охлаждения

BRN

Блок ECM (ВЕНТИЛЯТОР C) (Через диод конденсатора B)

№ 10 (30 A)

Привод вентилятора конденсатора системы кондиционирования воздуха

RED

YEL

RED

Инерционный выключатель

GRY

Блок управления свечами накаливания

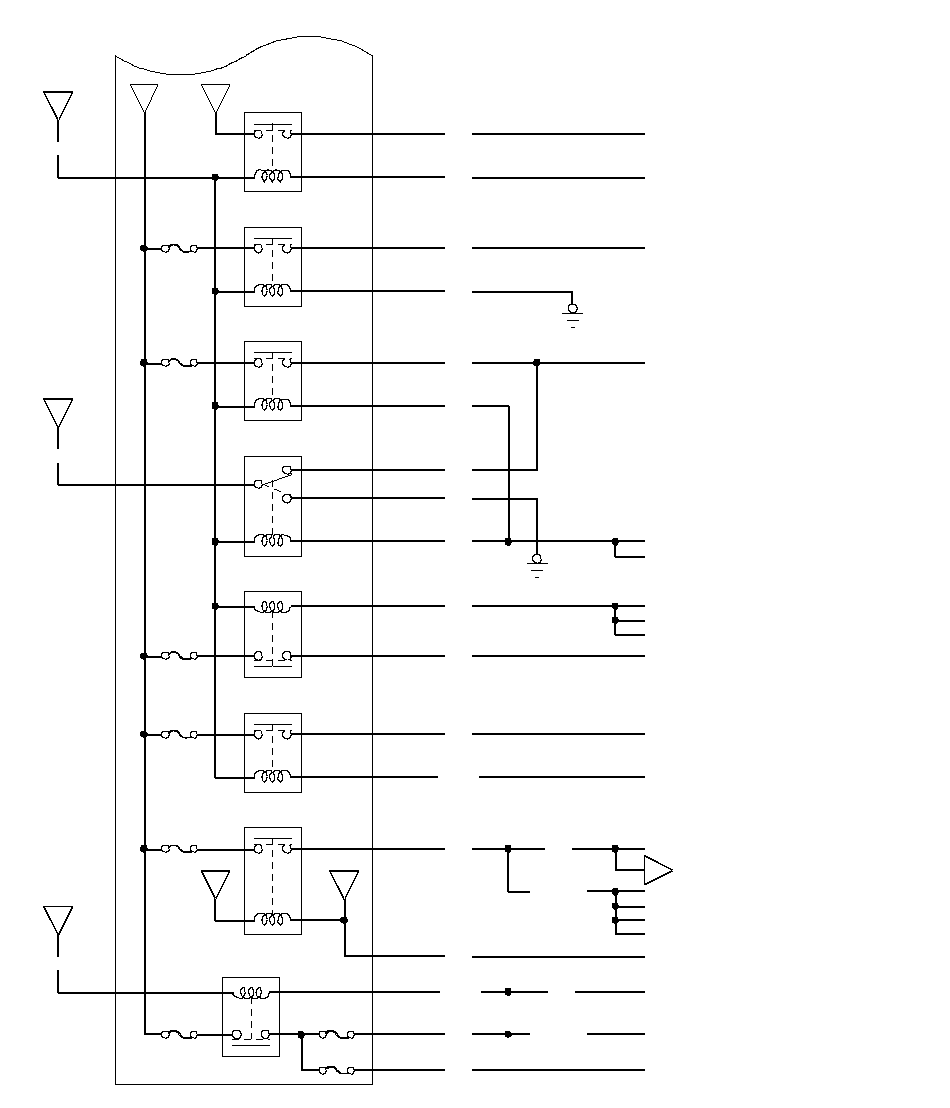

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

РЕЛЕ ОТОПИТЕЛЯ PTC С

РЕЛЕ ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА САЛОНА

РЕЛЕ ВЕНТИЛЯТОРА
РАДИАТОРА

РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА КОНДИЦИОНЕРА
ВОЗДУХА

ГЛАВНОЕ РЕЛЕ 2
СИСТЕМЫ PGM−FI

ЭЛЕКТРОПРИВОД
ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА

РЕЛЕ
УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ

РЕЛЕ
ПОДОГРЕВА ТОПЛИВА

LT BLU

№ 1 (7,5 A)
ДОПОЛНИТЕЛЬНЫЙ
БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

YEL

№ 18 (7,5 A)
БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

YEL

YEL/BLK

Вспомогательный блок реле/предохранителей
в моторном отсеке

}
