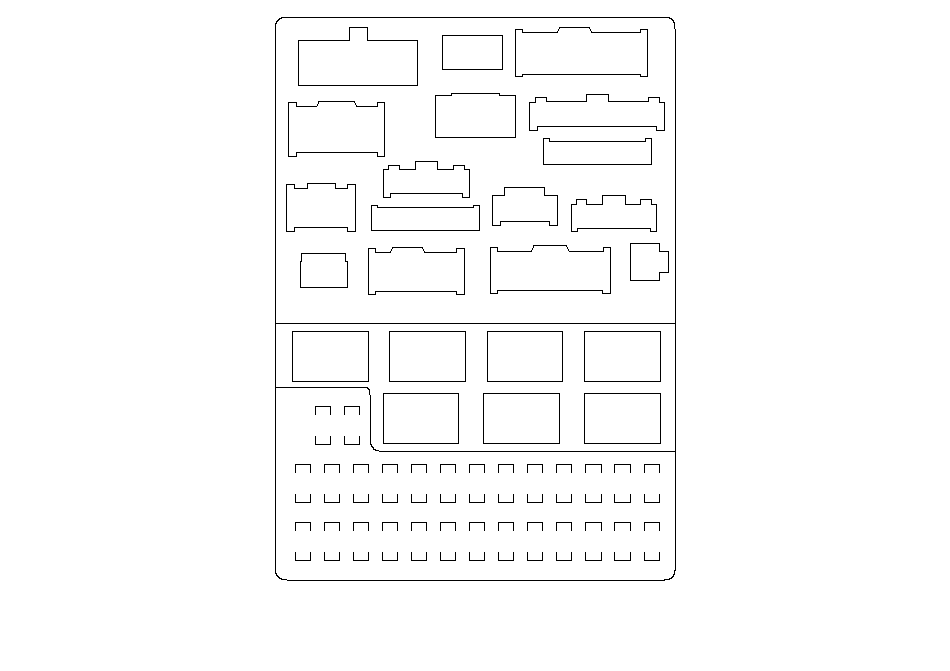

Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления

1

7,5 A

ORN

Подсветка (Через включатель подсветки)

2

10 A

YEL

Блок подушек безопасности (SRS)

3

7,5 A

PNK

Блок модулятора давления VSA,

4

7,5 A

YEL

Главный выключатель стеклоподъемников

5

30 A

GRN

Электропривод омывателя ветрого стекла, электропривод стеклоочистителя ветрового стекла (через выключатель омывателя стекла), выключатель омывателя стекол/стеклоочистителя, РЕЛЕ ВЫСОКОЙ/НИЗКОЙ ЧАСТОТЫ (HI/LO) СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

6

———

———

Не используется

7

7,5 A

GRN

Блок IMOES, приемное устройство иммобилайзера

8

7,5 A

YEL

Генератор, блок детектора электрической нагрузки (ELD), датчик MAF/датчик IAT

9

7,5 A

———

Интегрированный блок управления

BRN

Переключатель комбинированного освещения, приемное устройство системы дистанционного управления, блок управления охранной сигнализацией, приборная панель, выключатель регулятора направления света, переключатель положения педали тормоза, блок управления направлением левой фары, блок управления направлением правой фары

10

20 A

BRN

Обогреватель сидений (Через выключатель обогревателя сидений)

11

7,5 A

LT GRN

Блок управления задними противотуманными фарами (Через реле заднего противотуманного освещения)

12

———

———

Не используется

13

———

———

Не используется

14

15 A

BLU

Выключатель люка, Блок управления люком крыши, Датчик дождя, Главный выключатель стеклоподъемников, Привод заднего стеклоочистителя, Блок периодического управления стеклоочистителем заднего стекла, Привод омывателя заднего стекла (Через выключатель заднего омывателя стекла)

15

7,5 A

WHT

Блок подушек безопасности (SRS)

16

7,5 A

BRN

Блок управления регулировки фар, привод электрозеркал (через выключатель электрозеркал)

17

———

———

Не используется

18

7,5 A

———

Резервный разъем

YEL

Блок климат-контроля, Электродвигатель управления рециркуляцией, Обогреватель заднего стекла/выключатель обогрева заднего зеркала (Через реле обогревателя заднего стекла), Электронный блок управления двигателем (ECM), Реле обогревателя электрических зеркал

19

20 A

LT GRN

Электропривод стеклоподъемника двери переднего пассажира

20

20 A

RED

Электропривод левого заднего стеклоподъемника

21

20 A

PUR

Электропривод правого заднего стеклоподъемника

22

20 A

———

Интегрированный блок управления

23

20 A

GRY

Привод стеклоподъемника окна водителя (Через главный выключатель стеклоподъемников)

24

15 A

YEL

Блок навигационной системы, Дисплей навигационной систмы, Аудиосистема

25

7,5 A

ORN

Электрический обогрев зеркала

26

10 A

———

Резервный разъем

LT BLU

Подсветка переключателя приборов освещения, подсветка выключателя дистанционного управления, подсветка выключателя системы динамической стабилизации (VSA), главный выключатель стеклоподъемников, подсветка приборной панели, подсветка вещевого ящика, подсветка переключателя люка, правый передний габаритный фонарь, левый передний габаритный фонарь, подсветка выключателя зеркала заднего вида, подсветка пепельницы, подсветка выключателя аварийной сигнализации, подсветка блока климат-контроля, освещение дисплея навигационной системы, освещение аудиосистемы, освещение блока навигационной системы, задний правый фонарь, задний левый фонарь, правый фонарь освещения гос. регистрационного знака, правый фонарь освещения гос. регистрационного знака

27

15 A

YEL

Прикуриватель, Гнездо для аксессуаров

28

7,5 A

———

Резервный разъем

BRN

Блок навигационной системы, Дисплей навигационной систмы, Аудиосистема

YEL

Замок зажигания
