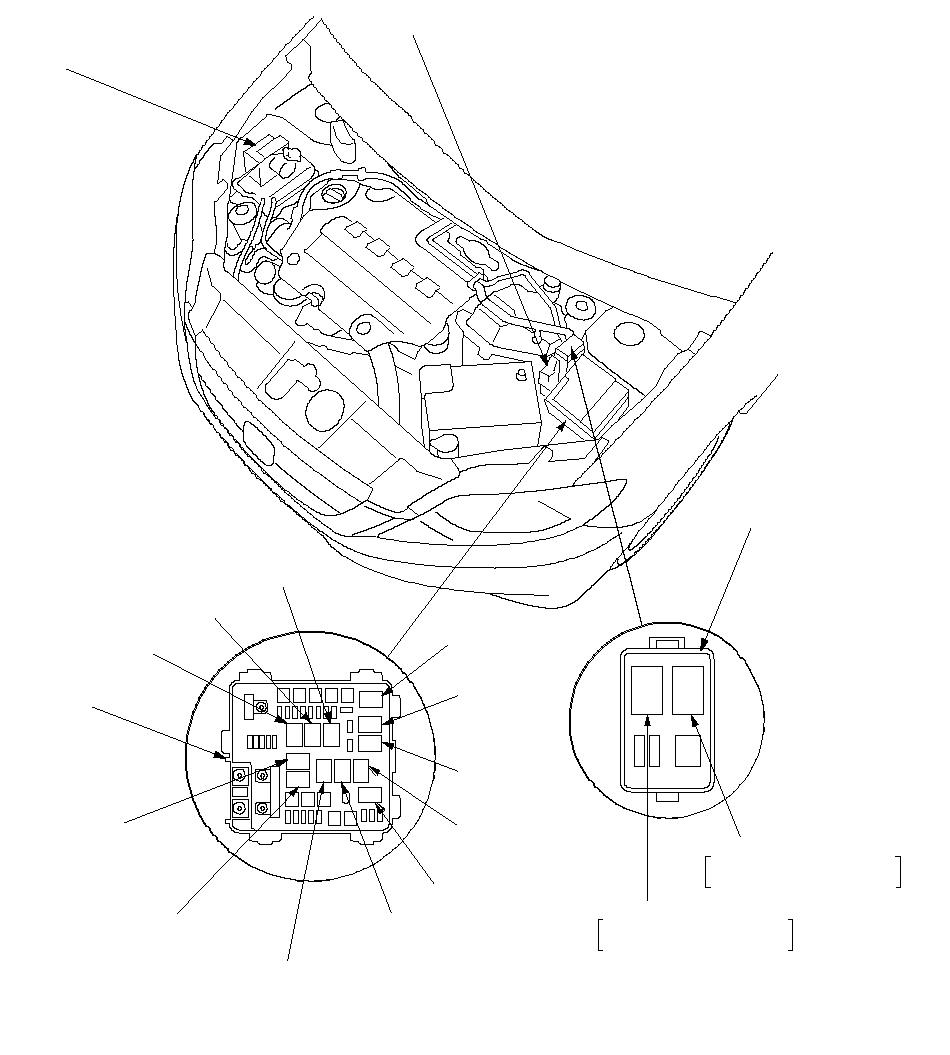

БЛОК УПРАВЛЕНИЯ-МОДУЛЯТОРА VSA
БЛОК УПРАВЛЕНИЯ СВЕЧАМИ НАКАЛИВАНИЯ
РЕЛЕ А МЕЖФАЗНОГО КАТАЛИЗА ОБОГРЕВАТЕЛЯ
Цвета проводов: GRY, WHT,
BLU и YEL
ДОПОЛНИТЕЛЬНЫЙ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
ГЛАВНОЕ РЕЛЕ 1
PGM-FI
РЕЛЕ
ФАР 1
РЕЛЕ
ФАР 2
РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА
РЕЛЕ ОБОГРЕВАТЕЛЯ ТОПЛИВА
РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА
РЕЛЕ В МЕЖФАЗНОГО КАТАЛИЗА ОБОГРЕВАТЕЛЯ
Цвета проводов: BLU, RED,
GRN и YEL
РЕЛЕ ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА САЛОНА
РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА
РЕЛЕ С МЕЖФАЗНОГО
КАТАЛИЗА ОТОПИТЕЛЯ
РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ
ГЛАВНОЕ РЕЛЕ 2
СИСТЕМЫ PGM-FI
РЕЛЕ АВТОМАТИЧЕСКИХ
СТЕКЛООЧИСТИТЕЛЕЙ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.
