Перечень расположения компонентов системы питания воздухом

Применимость для следующих годов выпуска и кузовов: 2007, BE5

ВОЗДУШНЫЙ ФИЛЬТР
Удаление/установка,

в приложении
к руководству по ремонту, P/N 62SJD21

ЭЛЕМЕНТ ВОЗДУХООЧИСТИТЕЛЯ
Проверка/замена,

в приложении
к руководству по ремонту, P/N 62SJD21

УПРАВЛЕНИЕ ШКИВОМ
ВПУСКНОГО КОЛЛЕКТОРА
ДАТЧИК ПОЛОЖЕНИЯ УПРАВЛЕНИЯ ШКИВОМ ВПУСКНОГО КОЛЛЕКТОРА (IMRC)

ВПУСКНОЙ ВОЗДУХОВОД
Удаление/установка,

в приложении к руководству по ремонту,
P/N 62SJD21

УПРАВЛЕНИЕ ШКИВОМ
ВПУСКНОГО КОЛЛЕКТОРА (IMRC)
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
Замена,

*: На рисунке показана модель автомобиля с ЛРК.

ШКИВ ВПУСКНОГО КОЛЛЕКТОРА
КЛАПАН УПРАВЛЕНИЯ ШКИВОМ ВПУСКНОГО КОЛЛЕКТОРА (IMRC)
Замена,

ПЛАСТИНЧАТЫЙ ВПУСКНОЙ КЛАПАН (ISV)
(с системой DPF)
Очистка,
Удаление/установка,

УСИЛИТЕЛЬ ТУРБОНАГНЕТАТЕЛЯ
РЕГУЛИРОВКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
Замена,
в приложении к руководству по ремонту, P/N 62SJD21

}

БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ECM)

РЕЛЕ УПРАВЛЕНИЯ
ПЛАСТИНЧАТЫМ ВПУСКНЫМ
КЛАПАНОМ (ISV)

БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ECM)

РЕЛЕ УПРАВЛЕНИЯ
ПЛАСТИНЧАТЫМ ВПУСКНЫМ
КЛАПАНОМ (ISV)

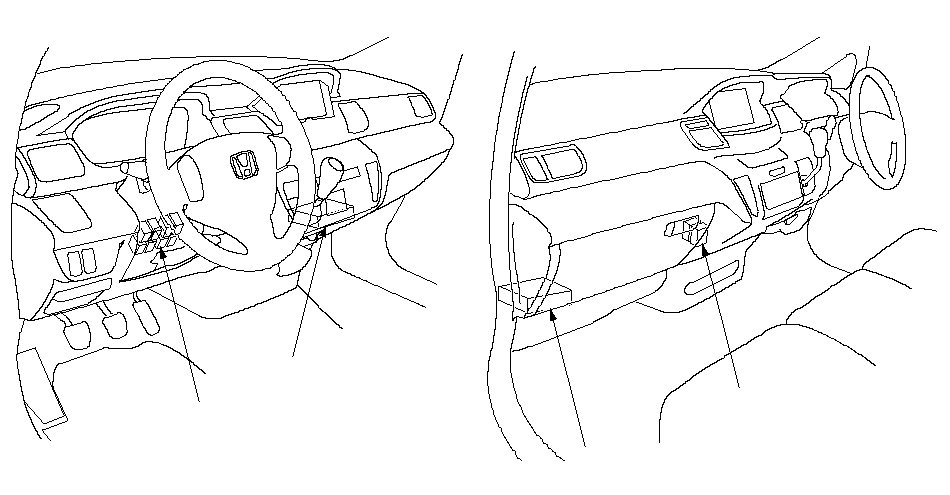

Автомобиль с ЛРК

Автомобили с ПРК

}
