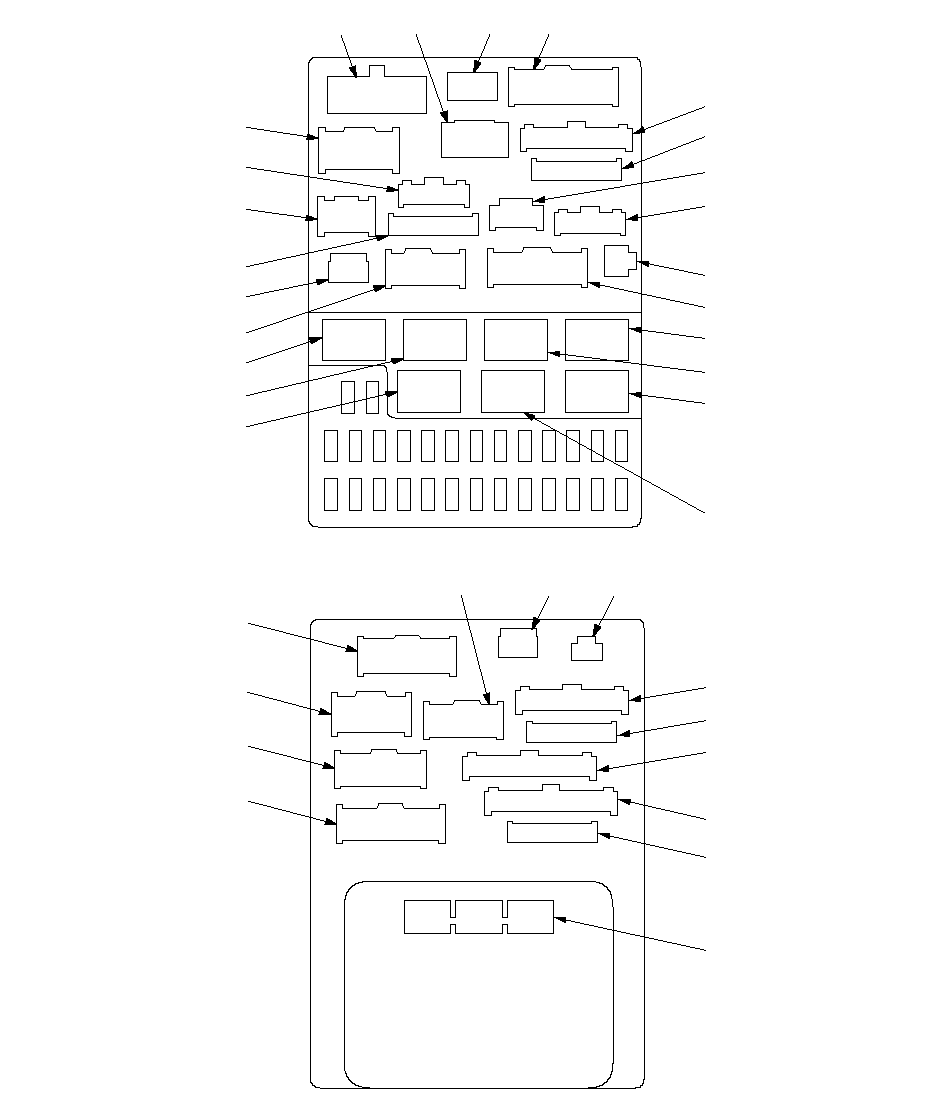

Расположение разъемов блока реле и предохранителей под панелью управления
Применимость для следующих годов выпуска и кузовов: 2007, BE1
Блок реле и предохранителей под панелью управления
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
|---|---|---|---|
|
A
|
1
|
12
|
Главный жгут проводов
|
|
AE
|
31
|
14
|
Правый жгут проводов
|
|
AF
|
32
|
3
|
Жгут проводов пола
|
|
AG
|
33
|
8
|
Жгут проводов пола
|
|
AH
|
34
|
6
|
Резервный разъем
|
|
AI
|
35
|
4
|
Правый жгут проводов
|
|
реле управления ETCS
|
12
|
4
|
|
|
B
|
2
|
6
|
Замок зажигания
|
|
C
|
3
|
2
|
Главный жгут проводов
|
|
D
|
4
|
4
|
Замок зажигания
|
|
E
|
5
|
16
|
Главный жгут проводов
|
|
F
|
6
|
8
|
Правый жгут проводов моторного отсека
|
|
G
|
7
|
8
|
Правый жгут проводов моторного отсека
|
|
H
|
8
|
6
|
Правый жгут проводов моторного отсека
|
|
H
|
9
|
4
|
Внутренний жгут проводов
|
|
J
|
10
|
2
|
Жгут проводов панели приборов
|
|
К
|
11
|
14
|
Жгут проводов панели приборов
|
|
L
|
24
|
23
|
Жгут проводов панели приборов
|
|
М
|
25
|
21
|
Жгут проводов панели приборов
|
|
N
|
26
|
12
|
Жгут проводов панели приборов
|
|
О
|
27
|
14
|
Жгут проводов панели приборов
|
|
P
|
15
|
17
|
Жгут проводов панели приборов
|
|
Главное реле 1 системы впрыска топлива PGM-FI
|
14
|
4
|
|
|
Главное реле 2 системы впрыска топлива PGM-FI
|
13
|
4
|
|
|
Реле электростеклоподъемника
|
27
|
4
|
|
|
Q
|
16
|
3
|
Жгут проводов панели приборов
|
|
R
|
17
|
2
|
Жгут проводов панели приборов
|
|
S
|
18
|
8
|
Жгут проводов панели приборов
|
|
Реле обогревателя сидений
|
29
|
4
|
|
|
Реле прерывания подачи тока к стартеру
|
30
|
4
|
|
|
T
|
19
|
8
|
Жгут проводов панели приборов
|
|
U
|
20
|
10
|
Жгут проводов панели приборов
|
|
V
|
21
|
10
|
Жгут проводов панели приборов
|
|
W
|
22
|
8
|
Жгут проводов панели приборов
|
|
X
|
25
|
24
|
Интегрированный блок управления
|
|
Реле заднего хода АКП
|
36
|
4
|
