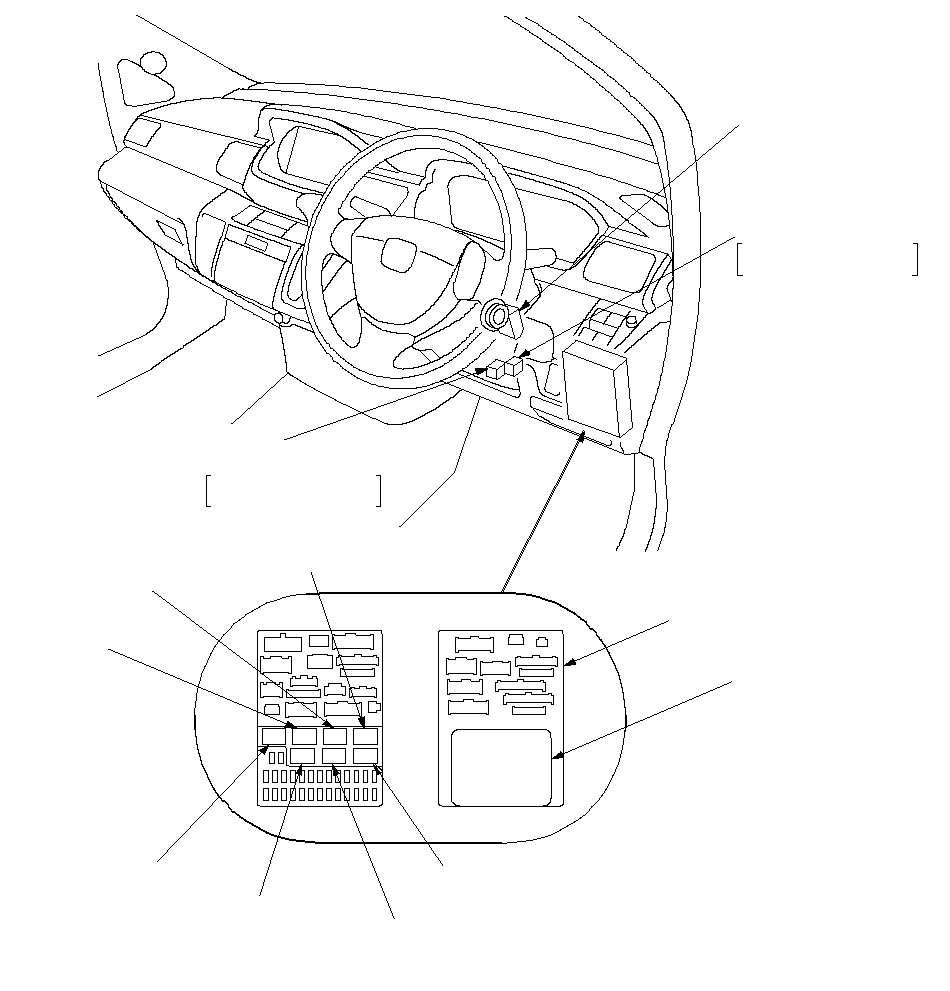

Расположение реле и блока управления - Панель управления 1/3

Применимость для следующих годов выпуска и кузовов: 2007, BE1

Реле задних фонарей
Цвета проводов: ORN, WHT,
RED и WHT

СИСТЕМА УПРАВЛЕНИЯ
ИММОБИЛАЙЗЕРОМ С ПРИЕМНЫМ
УСТРОЙСТВОМ

РЕЛЕ ВЫСОКОЙ/НИЗКОЙ ЧАСТОТЫ
РАБОТЫ (HI/LO) СТЕКЛООЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА
Цвета проводов: GRY, BLU,
RED, BRN и YEL

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ

ГЛАВНОЕ РЕЛЕ 1 СИСТЕМЫ PGM-FI

РЕЛЕ СТЕКЛОПОДЪЕМНИКА

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНИЙ

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ
ТОКА НА СТАРТЕР

РЕЛЕ УПРАВЛЕНИЯ СИСТЕМОЙ ЭЛЕКТРОННОГО
УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (ETCS)

ГЛАВНОЕ РЕЛЕ 2 СИСТЕМЫ PGM-FI

РЕЛЕ ЗАДНЕГО ХОДА АКП

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}
