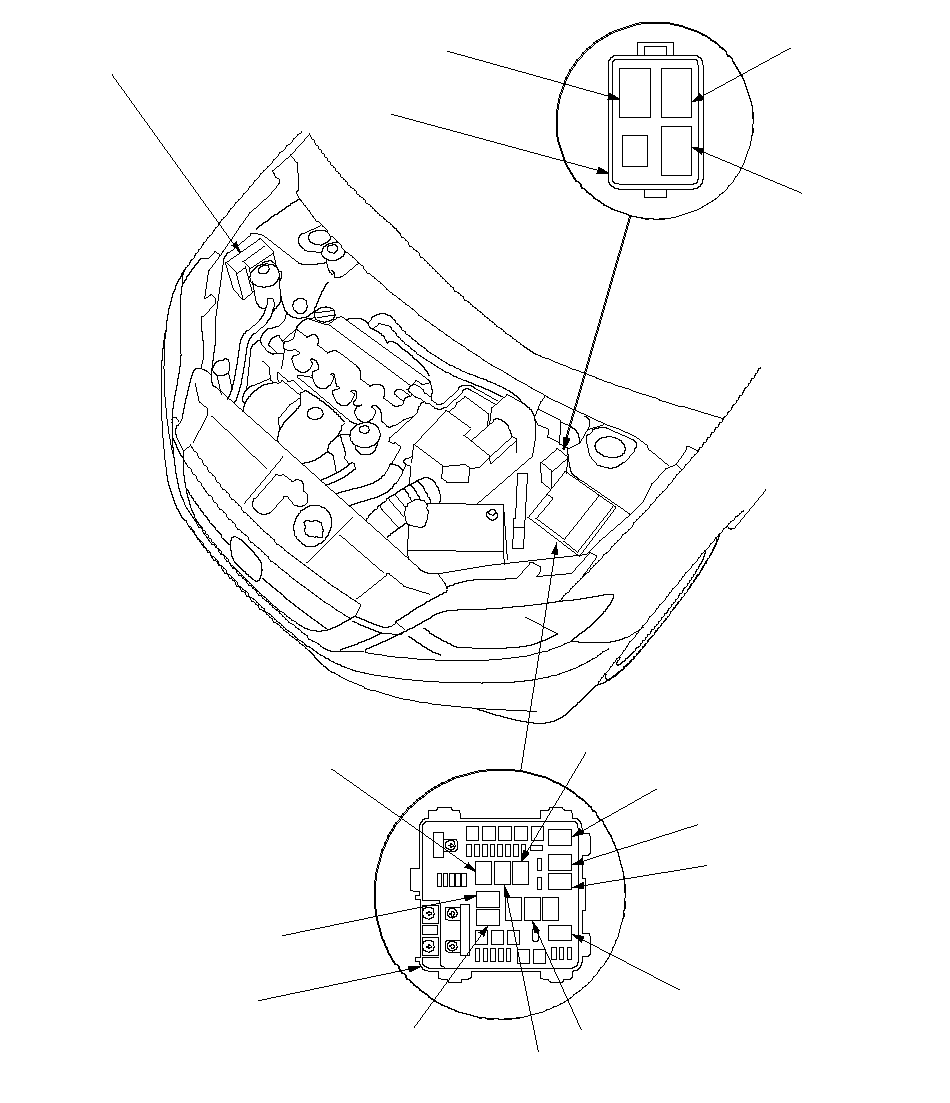

Расположение реле и блоков управления - Моторный отсек

БЛОК УПРАВЛЕНИЯ-МОДУЛЯТОРА VSA

РЕЛЕ ЭЛЕКТРОПРИВОДА ВЕНТИЛЯТОРА САЛОНА

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

РЕЛЕ ФАР 1

РЕЛЕ ФАР 2

РЕЛЕ ЗВУКОВОГО СИГНАЛА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ КОМПРЕССОРА
КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ ОБОГРЕВАТЕЛЯ ЭЛЕКТРОЗЕРКАЛ

РЕЛЕ ДАТЧИКА A/F

РЕЛЕ АВТОМАТИЧЕСКИХ СТЕКЛООЧИСТИТЕЛЕЙ

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА

ВСПОМОГАТЕЛЬНЫЙ БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА

РЕЛЕ УПРАВЛЕНИЯ
ВЕНТИЛЯТОРОМ

На рисунке показана модель с ПРК, модель с ЛРК аналогична.
