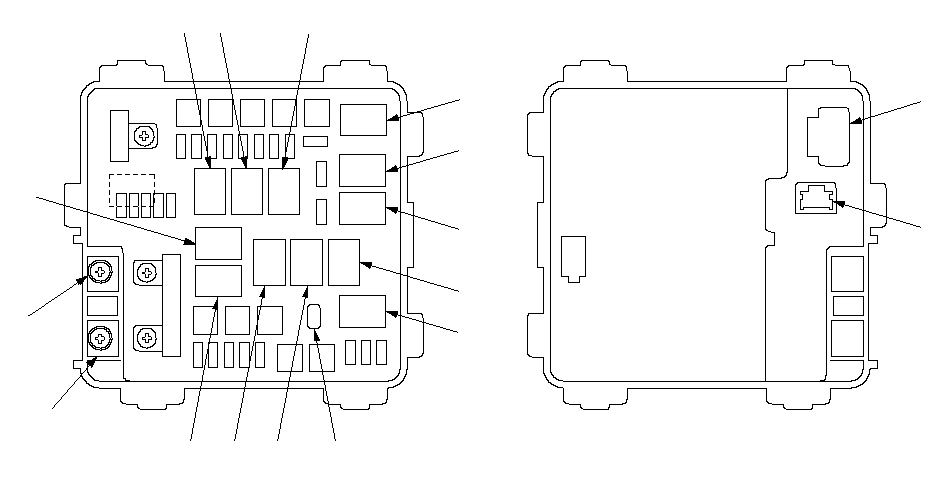

Расположение разъемов блока реле и предохранителей моторного отсека
Применимость для следующих годов выпуска и кузовов: 2006, 2007, BE5
Блок реле и предохранителей в моторном отсеке
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
|---|---|---|---|
|
Реле муфты сцепления кондиционера
|
12
|
4
|
|
|
Реле вентилятора конденсатора кондиционера воздуха
|
9
|
4
|
|
|
А (блок датчика электрической нагрузки (ELD))
|
8
|
3
|
Правый жгут проводов моторного отсека
|
|
Реле автоматических стеклоочистителей
|
17
|
5
|
|
|
B
|
7
|
2
|
Правый жгут проводов моторного отсека
|
|
Реле электродвигателя вентилятора салона
|
3
|
4
|
|
|
Реле управления вентилятором
|
13
|
5
|
|
|
Реле подогревателя топлива
|
10
|
4
|
|
|
Реле освещения 1
|
5
|
4
|
|
|
Реле освещения 2
|
6
|
4
|
|
|
Главное реле 1 системы впрыска топлива PGM-FI
|
4
|
4
|
|
|
Главное реле 2 системы впрыска топлива PGM-FI
|
14
|
4
|
|
|
Реле межфазного катализа обогревателя (PTC)
|
1
|
4
|
|
|
Реле вентилятора радиатора
|
2
|
4
|
|
|
Подключение тахометра
|
11
|
2
|
|
|
T-1
|
15
|
———
|
|
|
T-101
|
16
|
———
|
