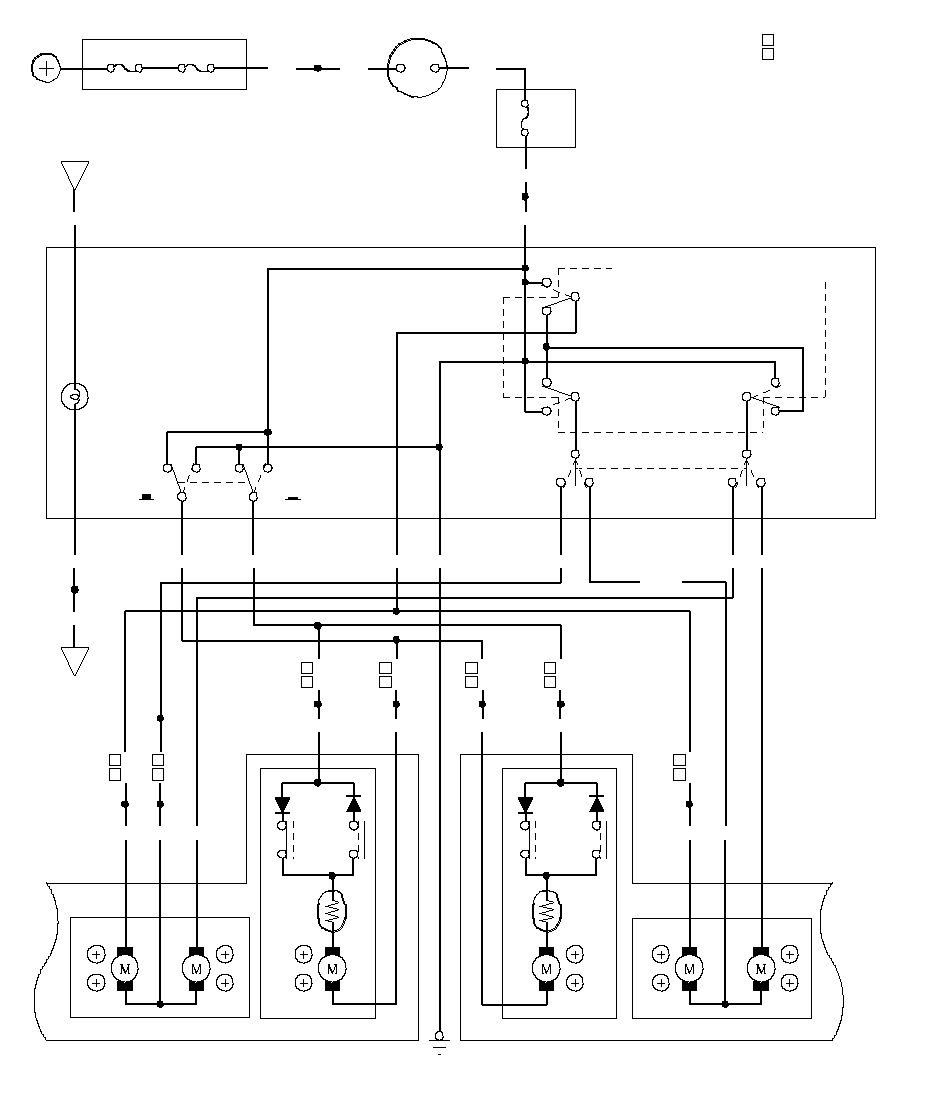

Электрическая схема цепи электрозеркал
Применимость для следующих годов выпуска и кузовов: 2006, 2007, BE5
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
: ПРК
1
2
: ЛРК
ЭЛЕКТРОПРИВОД ЗЕРКАЛА ЗАДНЕГО ВИДА
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
СЛОЖЕНИЯ ЗЕРКАЛ
РАЗЛОЖИТЬ
СЛОЖИТЬ
: PNK
2
1
: BLU
1
2
: WHT
: BLU
: LT BLU
: RED
2
1
1
2
: BLU
: WHT
: RED
: LT BLU
2
1
: PNK
2
1
: PUR
: PNK
1
2
: BLU
(
)
(
)
RED
WHT
GRN
BLU
PNK
GRY
GRN
LT GRN
PNK
BLK
RED
BRN
WHT
ВВЕРХ
ПРАВЫЙ
ЛЕВЫЙ
ВНИЗ
ВНИЗ
ЛЕВЫЙ
ПРАВЫЙ
ВВЕРХ
ПРАВОЕ ЗЕРКАЛО С ЭЛЕКТРОПРИВОДОМ
ЛЕВОЕ ЗЕРКАЛО С ЭЛЕКТРОПРИВОДОМ
РАЗЛОЖИТЬ
СЛОЖИТЬ
ЭЛЕКТРОПРИВОД ЗЕРКАЛА ЗАДНЕГО ВИДА
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ
СЛОЖЕНИЯ ЗЕРКАЛ
СЛОЖИТЬ
РАЗЛОЖИТЬ
YEL
ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОЗЕРКАЛ
WHT
RED
RED
WHT
BLU
LT GRN
ЗАМОК ЗАЖИГАНИЯ
GRN
BAT
IG2
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
№ 2 (IG) (50 A)
8
7
11
12
13
4
5
5
4
11
12
13
RED
2
ВНИЗ
ПРАВЫЙ
ЛЕВЫЙ
ВВЕРХ
ПРАВЫЙ
ЛЕВЫЙ
ЛЕВЫЙ
ПРАВЫЙ
СВЕТ
(1,4 Вт)
G451
5
BLU
10
11
12
13
9
ORN
№ 16
(7,5 A)
4
LT BLU
№ 1 (100 A)
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
РЕЛЕ
ЗАДНИХ ФОНАРЕЙ
РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ
6
}
