Описание системы блокировки включения заднего хода МКП

На скорости автомобиля 20 км/ч и выше сигнал от блока ECM активизирует электромагнитный клапан блокировки включения передачи заднего хода, который задвигает стопорный кулачок и стопорный штифт в закрытое положение. В результате блокировка не может повернуться в положение заднего хода, делая невозможной работу передачи заднего хода. На скорости автомобиля 15 км/ч и ниже сигнал от блока ECM прерывается, выключая электромагнитный клапан блокировки включения передачи заднего хода. Возвратная пружина притягивает обратно выбранный стопорный штифт, позволяя блокировке свободно двигаться так, что становится возможным выбрать передачу заднего хода.

Скорость автомобиля	Блокиратор	Выбор заднего хода
Выше 20 км/ч	ON	Не позволяется
Ниже 15 км/ч	OFF	OK
IG-S/W OFF (В положении "выключено")	OFF	OK

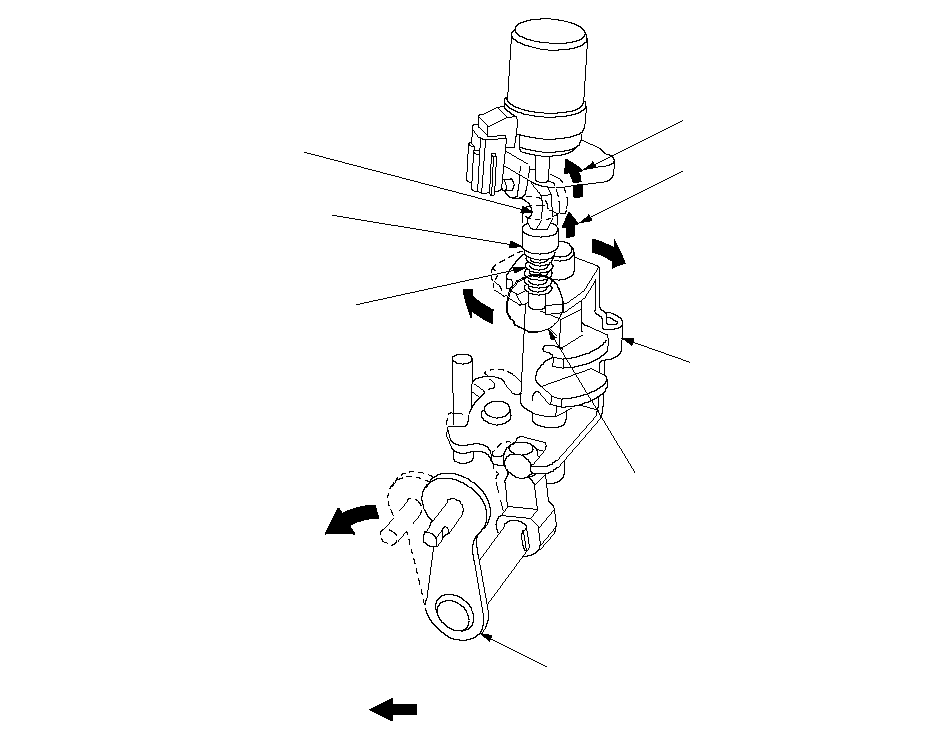

Возвратная пружина оттягивает
стопорный штифт

Блокировка

Зафиксированное положение

Выбор рычага

Выбрав передачу
заднего хода

Возвратная пружина

Выберите стопорный штифт

Выберите стопорный кулачок

Направление выбора заднего хода

Блокиратор ВЫКЛ.

}
