Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2006, BE5

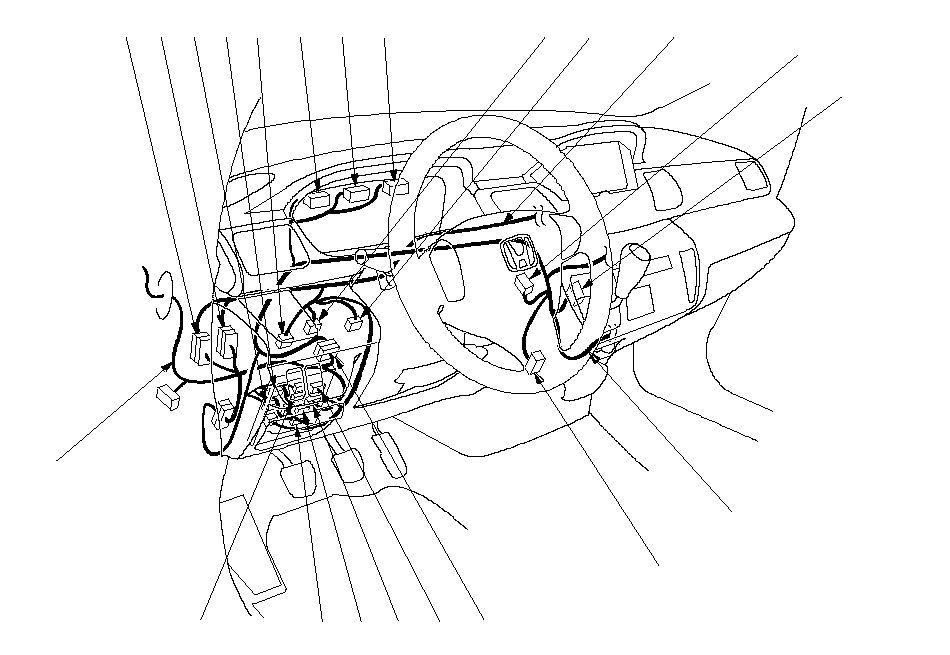

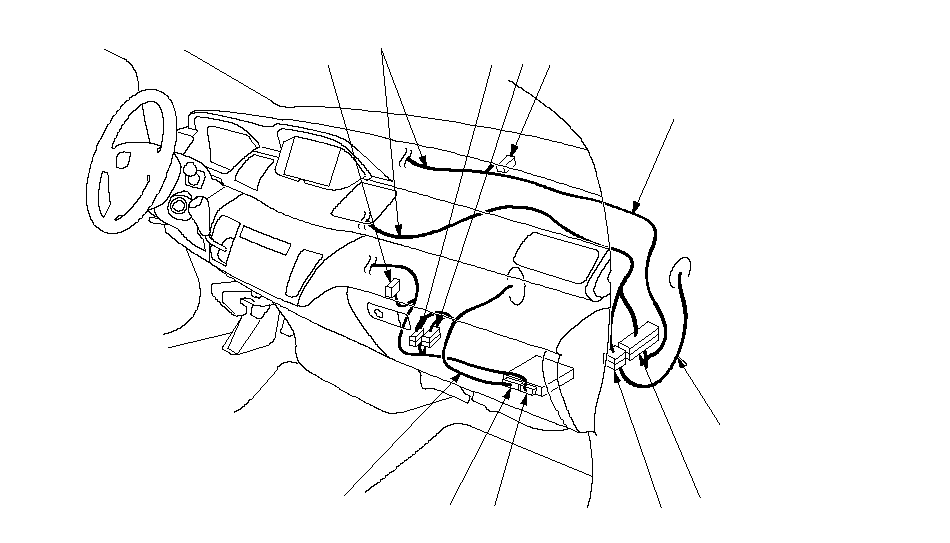

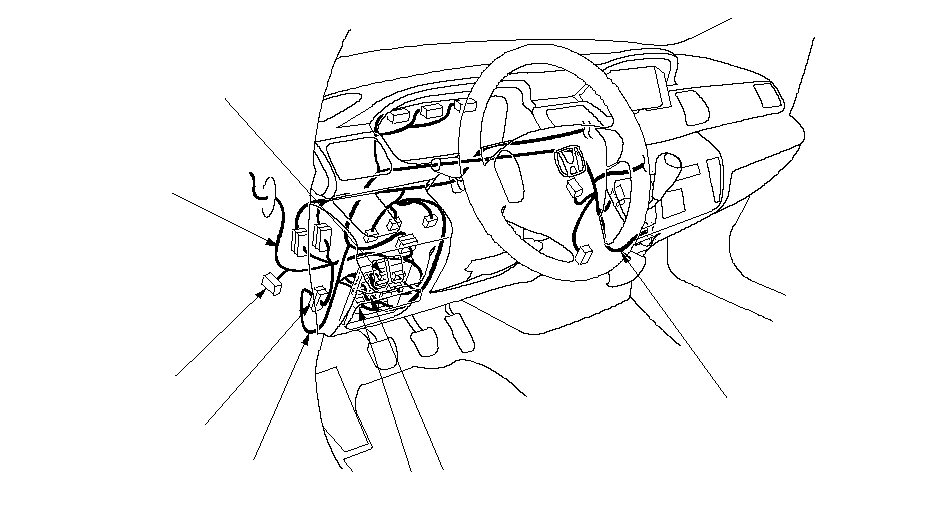

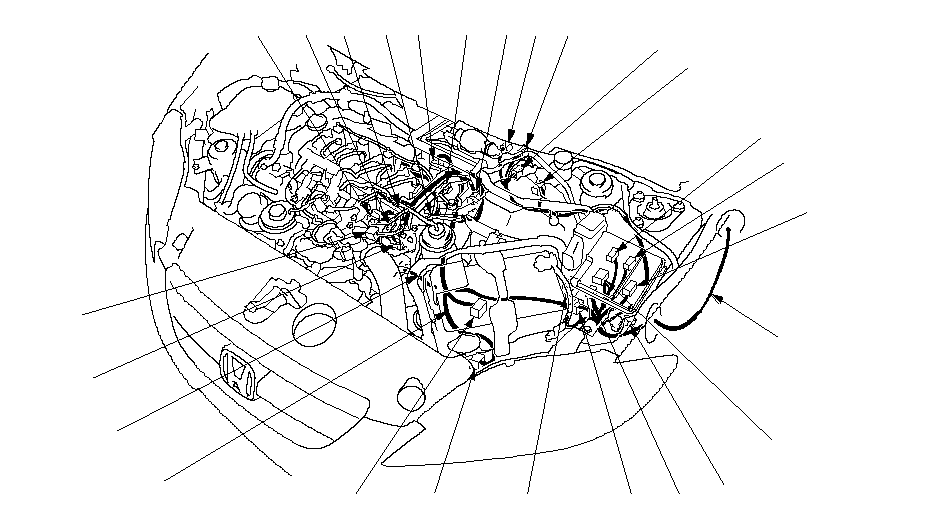

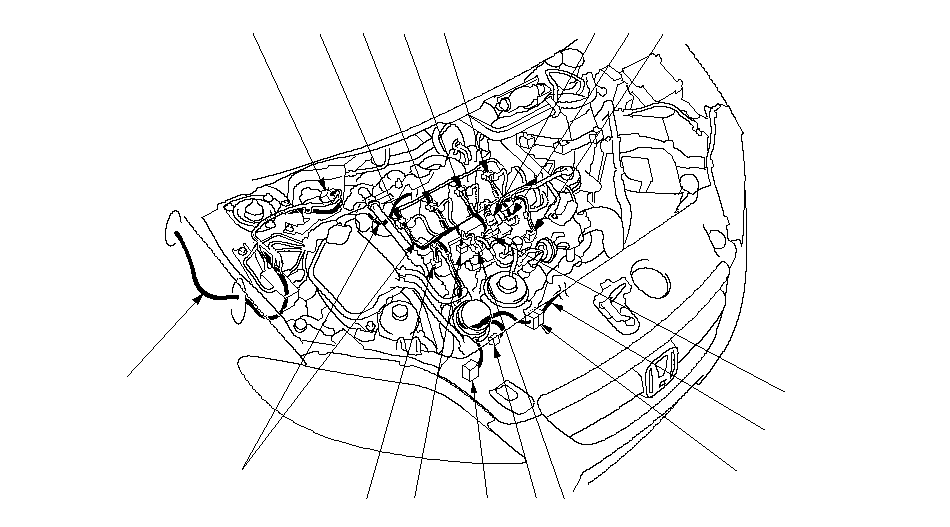

Схема цепи компьютера ЕСМ (продолжение)

Автомобиль с ЛРК

ЖГУТ ПРОВОДОВ
СТАРТЕРА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT) (1)

ДАТЧИК MAP/
ДАТЧИК 2 IAT

ДАТЧИК
ПОЛОЖЕНИЯ
УПРАВЛЕНИЯ
ШКИВОМ ВПУСКНОГО
КОЛЛЕКТОРА (IMRC) (3)

2-КОНТАКНЫЙ (2Р)
РАЗЪЕМ
(4)

ДАТЧИК ДАВЛЕНИЯ
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ (FRP)
(5)

ДАТЧИК А
ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
УСИЛЕНИЯ
ТУРБОНАГНЕТАТЕЛЯ
(7)

5-КОНТАКТНЫЙ (5Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (8)

РЕДУКЦИОННЫЙ
КЛАПАН
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЫ (9)

ДАТЧИК
ТЕМПЕРАТУРЫ
ТОПЛИВА (10)

ТОПЛИВНЫЙ
ОБОГРЕВАТЕЛЬ (11)

ПЕРЕКЛЮЧАТЕЛЬ
УРОВНЯ ВОДЫ
В ТОПЛИВНОМ
ФИЛЬТРЕ (12)

ДАТЧИК MAF/
ДАТЧИК 1 IAT

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (14)
В МОТОРНОМ
ОТСЕКЕ

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (15)
В МОТОРНОМ
ОТСЕКЕ

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (16)

ELD (17)

24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (18)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (19)
В МОТОРНОМ
ОТСЕКЕ

6-КОНТАКТНЫЙ (6Р) РАЗЪЕМ
(20)

БЛОК УПРАВЛЕНИЯ
СВЕЧАМИ НАКАЛИВАНИЯ
(21)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
БЛОКИРОВКИ
ЗАДНЕГО ХОДА (23)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ ВТОРИЧНОГО
ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)
(22)

ДАТЧИК ПОЛОЖЕНИЯ
ПЕДАЛИ АКСЕЛЕРАТОРА (АРР)
(24)

ИНЖЕКТОР № 1
(25)

ИНЖЕКТОР № 2
(26)

ИНЖЕКТОР № 3
(27)

ИНЖЕКТОР № 4
(28)

КОНТРОЛЬНЫЙ
ЭЛЕКТРОКЛАПАН ПАТРУБКА
ОХЛАДИТЕЛЯ СИСТЕМЫ EGR
(29)

СВЕЧА НАКАЛИВАНИЯ № 4
(30)

КЛАПАН
СИСТЕМЫ EGR
(31)

СВЕЧА НАКАЛИВАНИЯ № 3
(32)

4-КОНТАКТНЫЙ (4Р) РАЗЪЕМ
(33)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
IMRC
(34)

ДАТЧИК CKP
(35)

ГЕНЕРАТОР
(36)

СВЕЧА НАКАЛИВАНИЯ № 2
(37)

СВЕЧА НАКАЛИВАНИЯ № 1
(38)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны охватывающих клемм-выходов
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

Схема цепи компьютера ЕСМ (продолжение)

Автомобиль с ЛРК

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

}

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (10)

28-КОНТАКТНЫЙ (28Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (11)

20-КОНТАКТНЫЙ (20Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (12)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(13)*

21-КОНТАКТНЫЙ (21Р) РАЗЪЕМ (14)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

ДАТЧИК А (6)

ДАТЧИК В (7)

ДАТЧИК С (8)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (9)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (19)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (1)

7-КОНТАКТНЫЙ (7Р)
РАЗЪЕМ
(2)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

ПЕРЕКЛЮЧАТЕЛЬ В
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (5)

}

Схема цепи компьютера ЕСМ (продолжение)

Автомобиль с ЛРК

ЦЕНТРАЛЬНЫЙ
ЖГУТ ПРОВОДОВ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЦЕНТРАЛЬНЫЙ
ЖГУТ ПРОВОДОВ

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

}

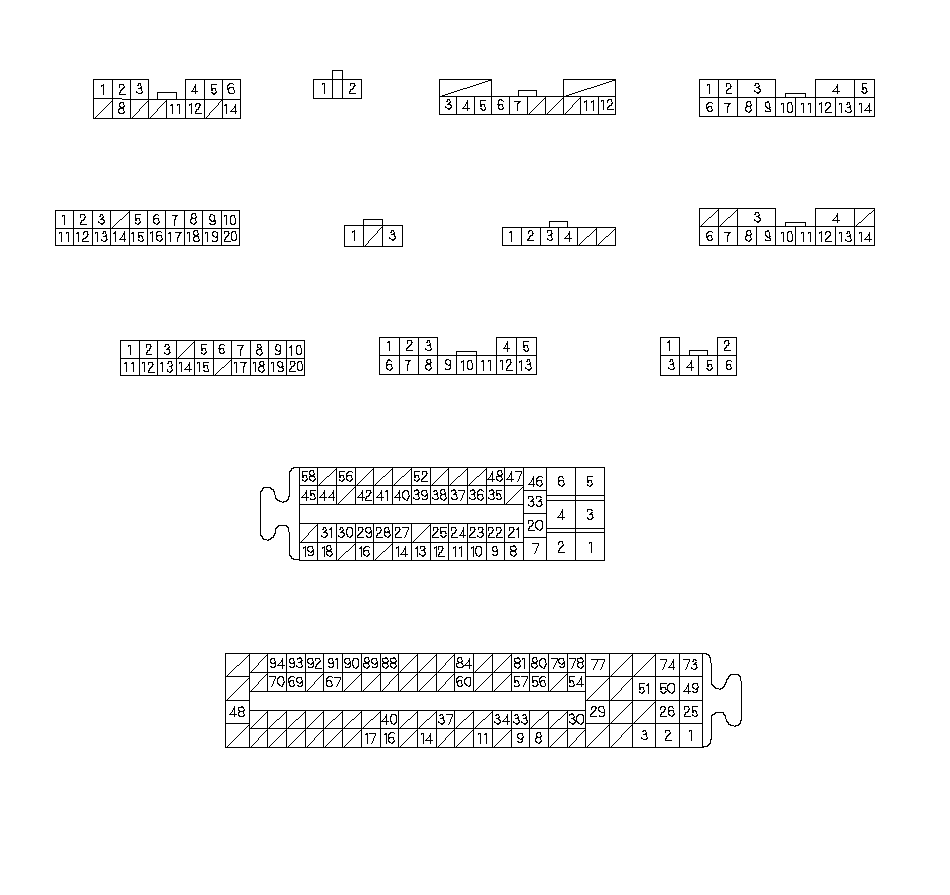

РАЗЪЕМЫ БЛОКА ECM № 1 (96P) (13)*

РАЗЪЕМЫ БЛОКА ECM № 2 (96P) (12)*

20-КОНТАКТНЫЙ (20Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (5)

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
(6)

6-КОНТАКТНЫЙ (6Р) РАЗЪЕМ
(7)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (8)

20-КОНТАКТНЫЙ (20Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (9)

13-КОНТАКТНЫЙ РАЗЪЕМ (10)

6-КОНТАКТНЫЙ (6Р) РАЗЪЕМ
(11)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (4)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (2)
В МОТОРНОМ
ОТСЕКЕ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (1)

}
