Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления
Применимость для следующих годов выпуска и кузовов: 2006, BE5

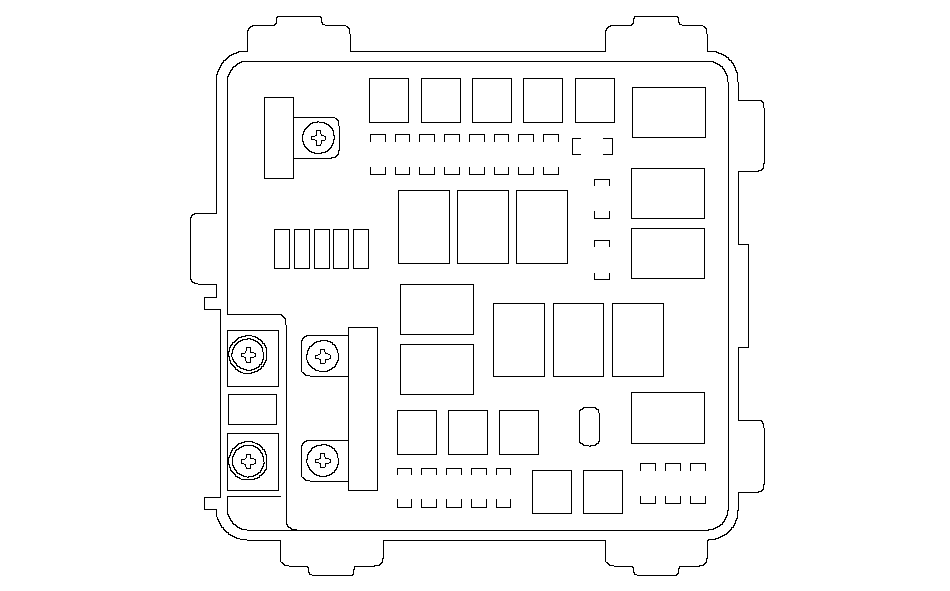

Блок реле и предохранителей в моторном отсеке
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
1 (Аккумуляторная батарея)
|
100 A
|
WHT
|
Аккумуляторная батарея
|
|
1(Свеча)
|
70 A
|
WHT
|
Блок управления свечами накаливания
|
|
2 (IG)
|
50 A
|
GRN
|
Замок зажигания
|
|
2 (OP)
|
50 A
|
BLU
|
Реле стеклоподъемника, предохранители № 10, 11, 22, 23, 24 и 26 (в блоке предохранителей и реле моторного отсека)
|
|
3
|
40 A
|
WHT
|
Блок модулятора давления VSA,
|
|
4
|
———
|
———
|
Не используется
|
|
5
|
40А
|
GRY
|
Обогреватель межфазного катализа A (через реле межфазного катализа обогревателя А)
|
|
6
|
40А
|
RED
|
Обогреватель межфазного катализа В(через реле межфазного катализа обогревателя В)
|
|
7
|
40А
|
YEL
|
Обогреватель межфазного катализа С (через реле межфазного катализа обогревателя С)
|
|
8
|
30 A
|
GRN
|
Обогреватель заднего стекла (Через реле обогревателя заднего стекла)
|
|
9
|
30 A
|
BRN
|
Электродвигатель вентилятора системы охлаждения
|
|
10
|
30 A
|
RED
|
Привод вентилятора конденсатора кондиционера
|
|
11
|
40 A
|
GRN
|
Электродвигатель вентилятора салона
|
|
12
|
40А
|
———
|
Предохранители №18 и 19 (в блоке предохранителей и реле моторного отсека)
|
|
13
|
30 A
|
RED
|
Блок управления омывателем фар
|
|
14
|
15 A
|
PUR
|
Блок управления безопасностью (Через реле звуковой сигнализации), Реле звуковой сигнализации, Звуковой сигнал (Через реле звукового сигнала), Выключатель звукового сигнала (Через реле звукового сигнала), Интегрированный блок управления (Через реле звукового сигнала), Левый фонарь стоп-сигнала, правый фонарь стоп-сигнала, верхний фонарь стоп-сигнала, блок управления двигателем (ECM)
|
|
15
|
20 A
|
BLU
|
Блок модулятора давления VSA,
|
|
16
|
15 A
|
LT BLU
|
Интегрированный блок управления, блок управления охранной сигнализацией
|
|
17
|
———
|
———
|
Не используется
|
|
18
|
7,5 A
|
RED
|
ЕСМ
|
|
19
|
30 A
|
GRN
|
Обогреватель топлива
|
|
20
|
7,5 A
|
WHT
|
Блок модулятора давления VSA,
|
|
21
|
15 A
|
GRN
|
Левый блок HID
*1
, левая фара, индикатор ближнего света, блок управления омывателем фар, реле заднего противотуманного фонаря
|
|
22
|
15 A
|
BRN
|
Правый блок HID
*1
, правая фара
|
|
23
|
10 A
|
WHT
|
Интегрированный блок управления, Приборная панель, Приемное усторйство системы дистанционного управления, Приемное устройство иммобилайзера, Блок IMOES, Разъем информационной связи (DLC), Блок управления охранной сигнализацией
|
|
24
|
15 A
|
PNK
|
Потолочного плафона, Плафон местного освещения, Подсветка замка зажигания
|
|
25
|
20 A
|
LT BLU
|
ЕСМ
|
|
GRY
|
Инерционный выключатель
|
||
|
26
|
20 A
|
RED
|
Механизм суперблокировки (через реле суперблокировки)
|
|
27
|
20 A
|
BLU
|
Блок управления люком крыши
|
|
28
|
15 A
|
RED
|
Блок управления свечей накаливания, Электромагнитный клапан блокировки заднего хода, Электромагнитный клапан управления усилением турбонагнетателя, Электромагнитный клапан IMRC, Электромагнитный клапан обходного канала охладителя EGR, Электромагнитный клапан контроля системы EGR
|
|
29
|
7,5 A
|
WHT
|
Реле муфты сцепления компрессора кондиционера
|
|
30
|
20 A
|
RED
|
Передний противотуманный свет (Через реле переднего противотуманного освещения)
|
|
31
|
7,5 A
|
GRY
|
Датчик дождя
|
|
*1:
|
С HID
|
