Расположение реле и блока управления - Панель управления 2/2

Применимость для следующих годов выпуска и кузовов: 2006, BE5

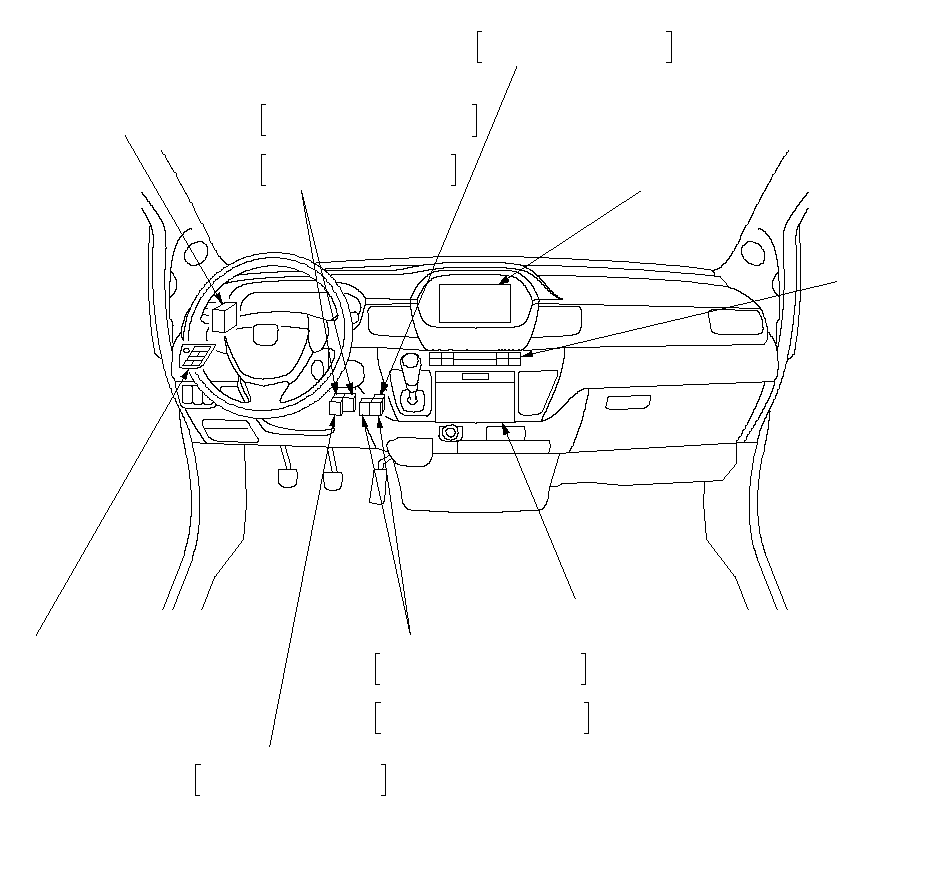

РЕЛЕ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ
Цвета проводов: LT GRN, WHT,
BLK и BLU

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

Реле задних фонарей
Цвета проводов: ORN, WHT,
RED и WHT

РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА
Цвета проводов: GRN, WHT,
LT GRN и YEL

БЛОК НАВИГАЦИОННОГО
ДИСПЛЕЯ

БЛОК
КЛИМАТ-
КОТНРОЛЯ

АУДИОСИСТЕМА

РЕЛЕ ЗВУКОВОЙ СИГНАЛИЗАЦИИ (KG)
Цвета проводов: LT BLU, PUR,
YEL и PUR

РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ
Цвета проводов: GRN, LT GRN,
BRN и BLU

РЕЛЕ ВЫСОКОЙ/НИЗКОЙ ЧАСТОТЫ РАБОТЫ (HI/LO) СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
Цвета проводов: GRY, BLU,
RED, BRN и YEL

ВЫКЛЮЧАТЕЛЬ
УПРАВЛЕНИЯ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ
(Имеет встроенный блок управления)

БЛОК УПРАВЛЕНИЯ
РЕГУЛЯТОРА
НАПРАВЛЕНИЯ СВЕТА ФАР

}
