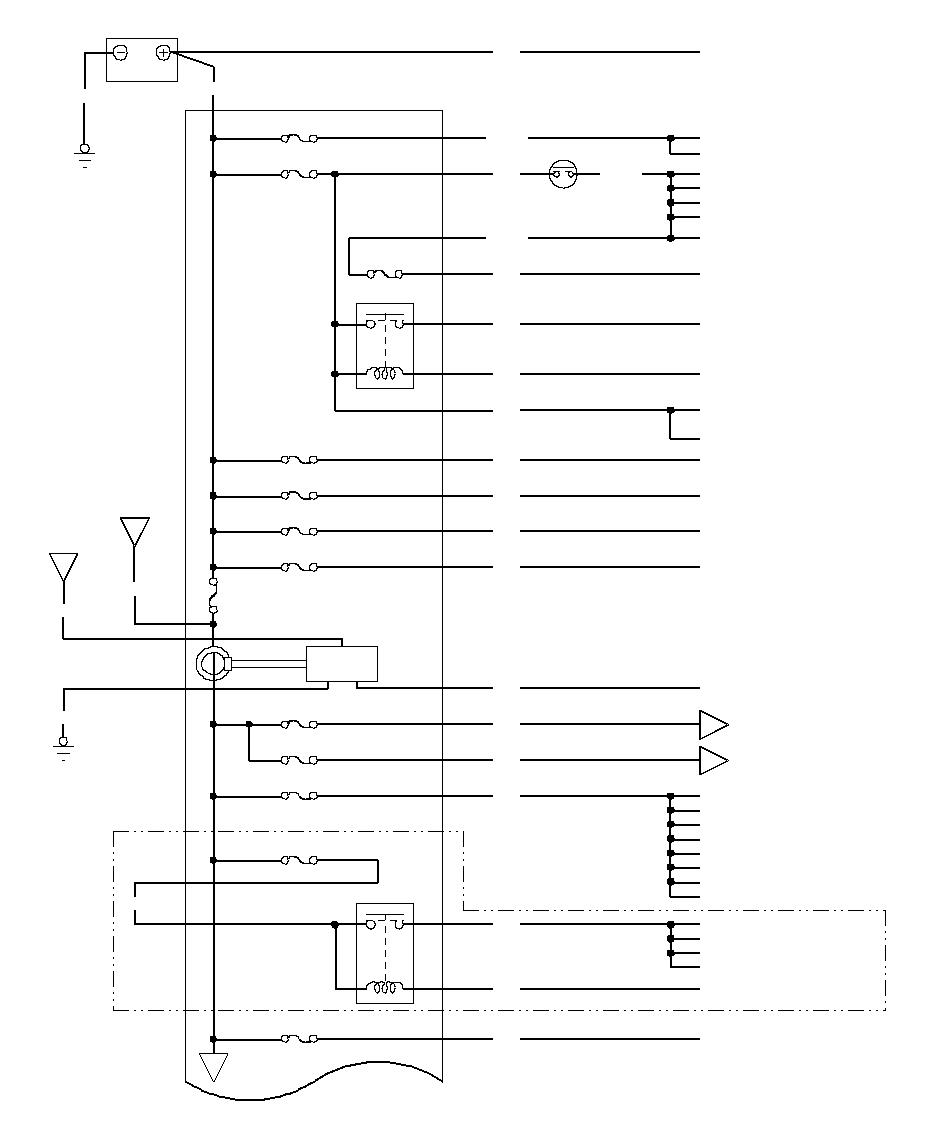

Определение электрической системы - Блок реле и предохранителей под панелью управления

Применимость для следующих годов выпуска и кузовов: 2006, BE1, BE3

Комбинированный выключатель освещения (KG)

WHT

№ 17 (7,5 A)

G201*¹

G301*²

Подсветка замка зажигания

Блок Imoes

Блок управления омывателем фар

RED

№ 13 (30 A)

Реле звуковой сигнализации

PUR

LT GRN

Интегрированный блок управления

Блок управления безопасностью

RED

№ 26 (20 A)

Модулятор-Блок управления ABS/VSA

WHT

№ 18 (7,5 A)

YEL

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
(ГЛАВНОЕ РЕЛЕ−)

GRY

Катушка зажигания № 4

Катушка зажигания № 3

Катушка зажигания № 2

Катушка зажигания № 1

RED

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

Блок управления иммобилайзером−приемное устройство

Приемное устройство системы дистанционного управления

Модулятор-Блок управления ABS/VSA

ЕСМ

Верхний фонарь стоп-сигнала

Левый стоп-сигнал

LT GRN

ГЕНЕРАТОР

*2 : Двигатель K20A6

*1 : Двигатель D17A2

WHT

Блок реле и предохранителей
под панелью управления

Выключатель звукового сигнала

Правый стоп-сигнал

BLK

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Электродвигатель
стартера

Звуковой сигнал

№. 24 (15 A)

Блок управления безопасностью

Блок навигационного дисплея

Разъем передачи данных ( DLC )

Панель приборов

№ 25 (15 A)

№ 23 (10 A)

№ 2 (OP) (50 A)

№ 2 (IG) (50 A)

WHT

BLU

GRN

PUR

№ 1

(100 A)

БЛОК ECM (EL)

ORN

БЛОК ELD

BLK

YEL

BLK

РЕЛЕ ЗВУКОВОГО
СИГНАЛА

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

№ 15 (20 A)

BLU

RED

№ 3 (40 A)

ORN

YEL

LT BLU

№ 16 (15 A)

ПОЗИЦИОННЫЙ ДАТЧИК
ПЕДАЛИ ТОРМОЗА
(Замкнут: Педаль нажата)

Блок управления−модулятора ABS/VSA
(+B FSR)

Блок управления−модулятора ABS/VSA
(+B MTR)

№ 8 (7,5 A)
БЛОК РЕЛЕ И
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

Исполнительный механизм суперблокировки
(Через реле суперблокировки)

Блок управления охранной сигнализацией
(Через реле звукового сигнала охранной сигнализации)

}

Реле задних противотуманных фонарей

Блок управления омывателем фар

Реле задних противотуманных фонарей

Блок управления омывателем фар

WHT

RED

Передние противотуманные фары

№ 30 (20 A)

Блок управления люком крыши

BLU

№ 27 (20 A)

Без HID

YEL

LT GRN

Электрический обогрев зеркала

ORN

Индикатор дальнего света

GRN

№ 21 (15 A)

Левая фара

BRN

№ 22 (15 A)

GRY

Правая фара

YEL

С HID

Плафон местного освещения

Правая фара

Левая фара

Левый блок HID

Правый блок HID

Потолочный плафон

GRY

№ 21 (15 A)

GRN

Индикатор дальнего света

BRN

№ 22 (15 A)

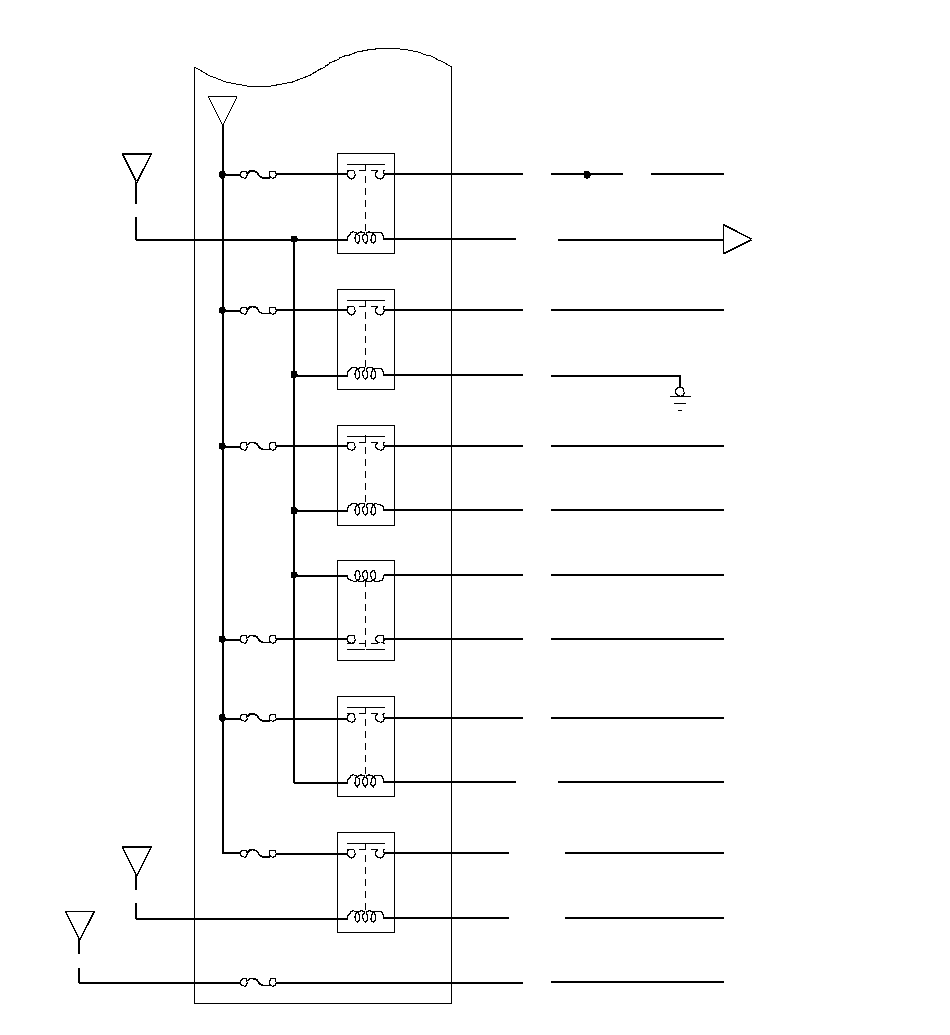

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

PNK

№ 24 (15 A)

№18 (7,5 A)
БЛОК РЕЛЕ И
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО
ОТСЕКА

№16 (7,5 A)
БЛОК РЕЛЕ И
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО
ОТСЕКА

РЕЛЕ 1
ФАР

РЕЛЕ 2
ФАР

РЕЛЕ
ФАР

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЭЛЕКТРОЗЕРКАЛ

Выключатель обогревателя
заднего стекла/электрозеркал

Блок реле и предохранителей
под панелью управления

}

Двигатель K20A6

Датчик дождя

GRY

№ 31 (7,5 A)

WHT

LT BLU

Реле муфты сцепления
компрессора кондиционера

LT BLU

Блок ЕСМ (ACC)

WHT

№ 29 (7,5 A)

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ЕСМ
(ВЕНТИЛЯТОР С)

ORN

№ 28 (15 A)

№ 9 (20 A)

RED

YEL

LT GRN

№ 8 (30 A)

Обогрев заднего стекла.

GRN

BLK

№ 11 (40 A)

Электродвигатель вентилятора салона

G301

BRN

Электродвигатель вентилятора
системы охлаждения

BLU

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ЕСМ
(ВЕНТИЛЯТОР С)

№ 10 (20 A)

Привод вентилятора конденсатора
системы кондиционирования воздуха

RED

WHT

YEL/BLK

ЕСМ

BRN/YEL

Блок управления дроссельной заслонкой

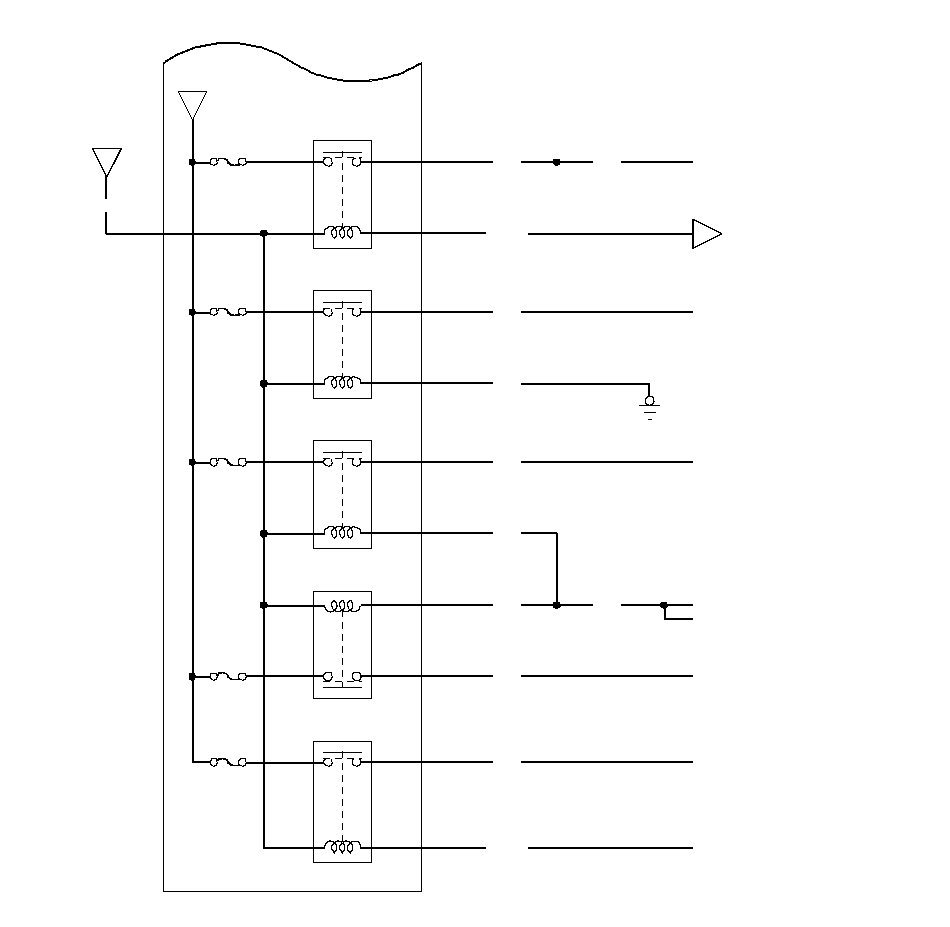

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

№18 (7,5 A)
БЛОК РЕЛЕ И
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

РЕЛЕ ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА САЛОНА

РЕЛЕ ВЕНТИЛЯТОРА
РАДИАТОРА

РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ БЛОКА УПРАВЛЕНИЯ
ИСПОЛНИТЕЛЬНЫМ ЭЛЕМЕНТОМ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Выключатель обогревателя
заднего стекла/электрозеркал

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

РЕЛЕ
АВТОМАТИЧЕСКИХ
СТЕКЛООЧИСТИТЕЛЕЙ

}

Двигатель D17A2

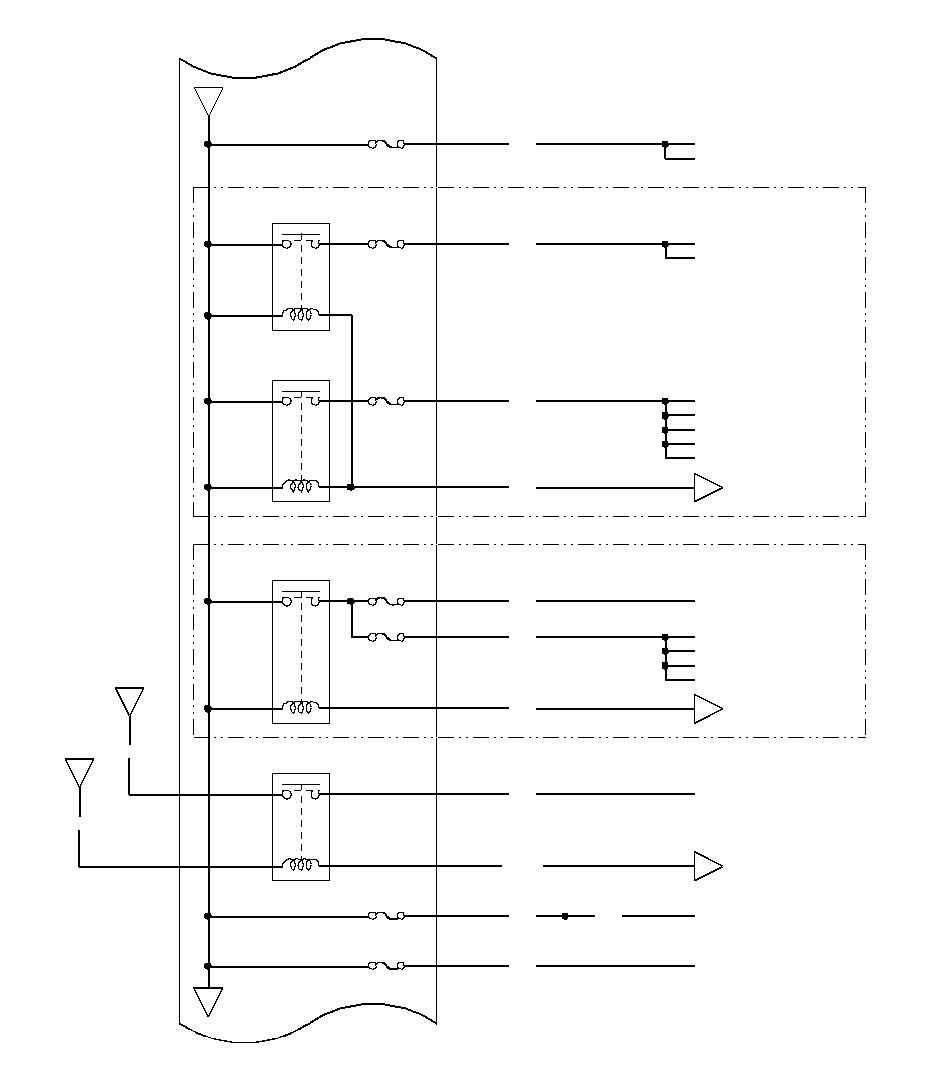

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

LT BLU

Блок ЕСМ (ACC)

WHT

ЕСМ

RED

№ 10 (20 A)

Выключатель электровентилятора охлаждения

BLU

BRN

№ 9 (20 A)

G201

№ 11 (40 A)

BLK

GRN

№ 8 (30 A)

LT GRN

YEL

RED

BLU

№ 29 (7,5 A)

Привод вентилятора конденсатора системы
кондиционирования воздуха

Электродвигатель вентилятора салона

Обогрев заднего стекла.

Реле муфты сцепления компрессора кондиционера

Электродвигатель вентилятора системы охлаждения

№18 (7,5 A)
БЛОК РЕЛЕ И
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

РЕЛЕ ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА САЛОНА

РЕЛЕ ВЕНТИЛЯТОРА
РАДИАТОРА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА
КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Выключатель обогревателя
заднего стекла/электрозеркал

}
