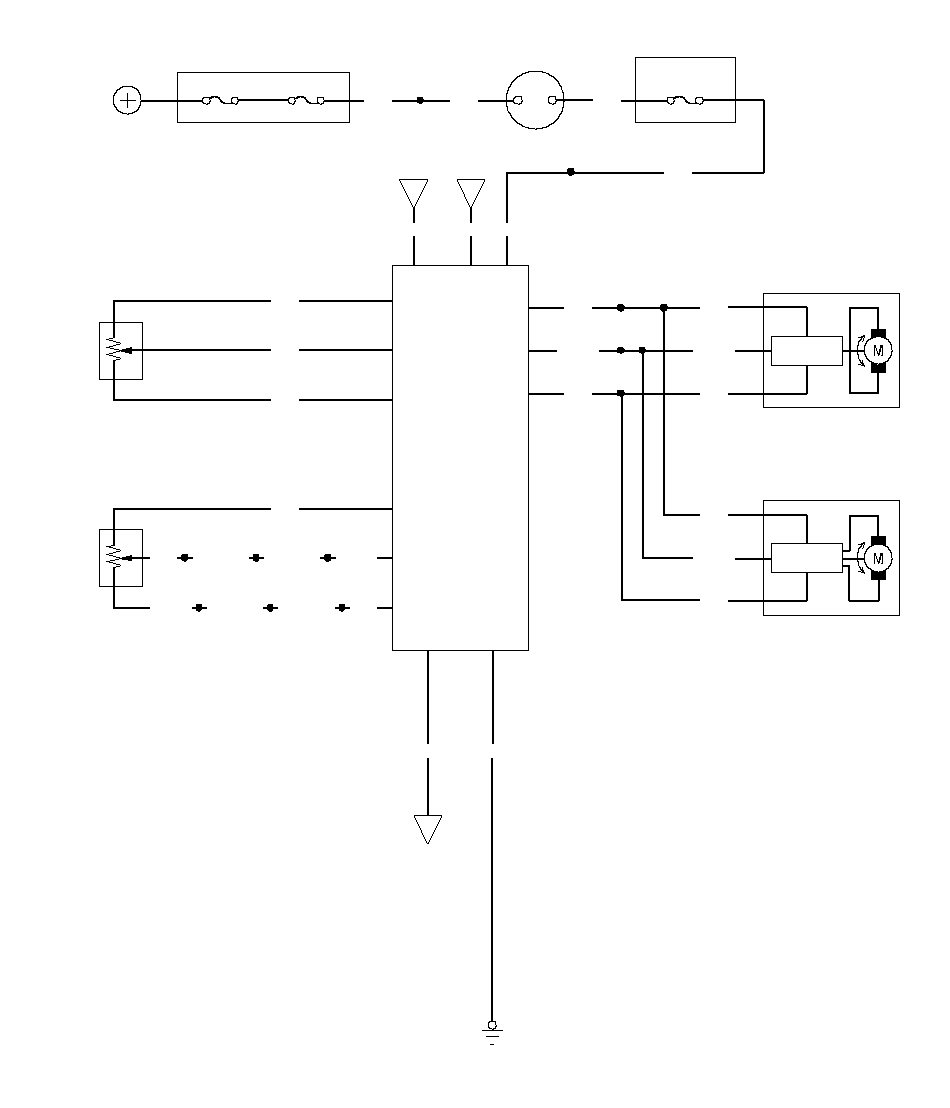

Схема цепи регулирования дальнего света - С разрядом высокой энергии

LT GRN*²

BRN*¹

LT GRN*¹

BRN*²

LT BLU*²

PUR*¹

LT BLU*¹

PUR*²

*3 : модель '05

*4 : модель '06

*2 : Автомобили с ПРК

*1 : Автомобиль с ЛРК

№ 17 (10 A)*⁴

№ 17 (7,5 A)*³

ЕСМ

LT BLU

PUR

LT GRN

BRN

GRN

RED

GRY

WHT

WHT

GRN

3

2

1

3

1

2

7

GND

SIG

VCC

BLU

WHT

LT BLU

1

2

3

3

2

1

LT BLU

WHT

BLU

11

12

10

BLU

WHT

LT BLU

G451

BLK

SCS

BRN

13

+5В

SIG

GND

2

8

9

IG1

VSP

H/L

GND

SIG

+5В

6

3

5

1

4

14

GRY

PNK

YEL

№ 2 (IG) (50 A)

№ 1 (100 A)

PUR

IG1

BAT

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

ЗАМОК ЗАЖИГАНИЯ

YEL

ВЫКЛЮЧАТЕЛЬ
ПРИБОРОВ
ОСВЕЩЕНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ПЕРЕДНИЙ
ДАТЧИК
ВЕРТИКАЛЬНОГО
ПОЛОЖЕНИЯ
РЕГУЛЯТОРА
НАПРАВЛЕНИЯ
СВЕТА ФАР

БЛОК УПРАВЛЕНИЯ
РЕГУЛЯТОРОМ
НАПРАВЛЕНИЯ СВЕТА ФАР

ЭЛЕКТРОПРИВОД
РЕГУЛЯТОРА
НАПРАВЛЕНИЯ СВЕТА ЛЕВОЙ ФАРЫ

ЭЛЕКТРОПРИВОД
РЕГУЛЯТОРА
НАПРАВЛЕНИЯ СВЕТА ПРАВОЙ ФАРЫ

УПРАВЛЯЮЩАЯ
ЦЕПЬ

УПРАВЛЯЮЩАЯ
ЦЕПЬ

ЗАДНИЙ
ДАТЧИК
ВЕРТИКАЛЬНОГО
ПОЛОЖЕНИЯ
РЕГУЛЯТОРА
НАПРАВЛЕНИЯ
СВЕТА ЗАДНИХ ФАР

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ
(DLC)
