Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2006, BE3

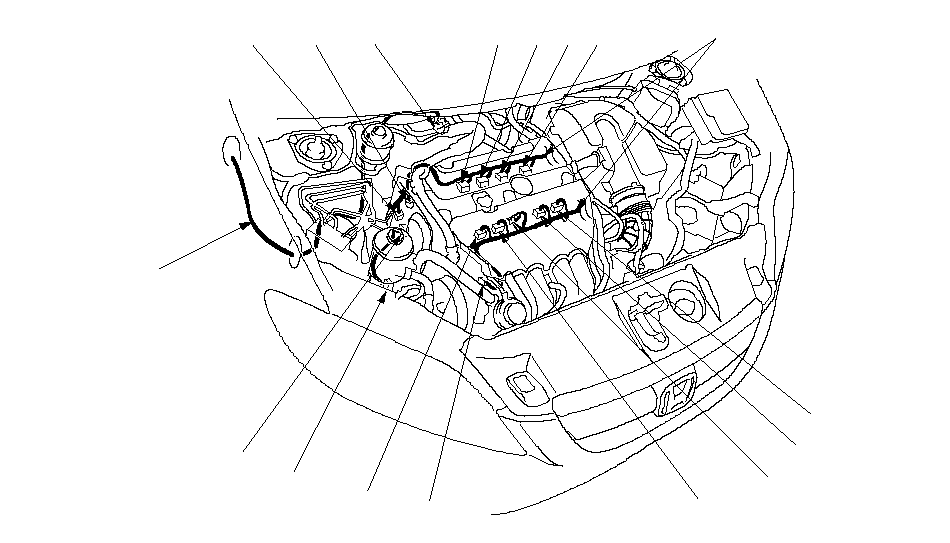

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

G101

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

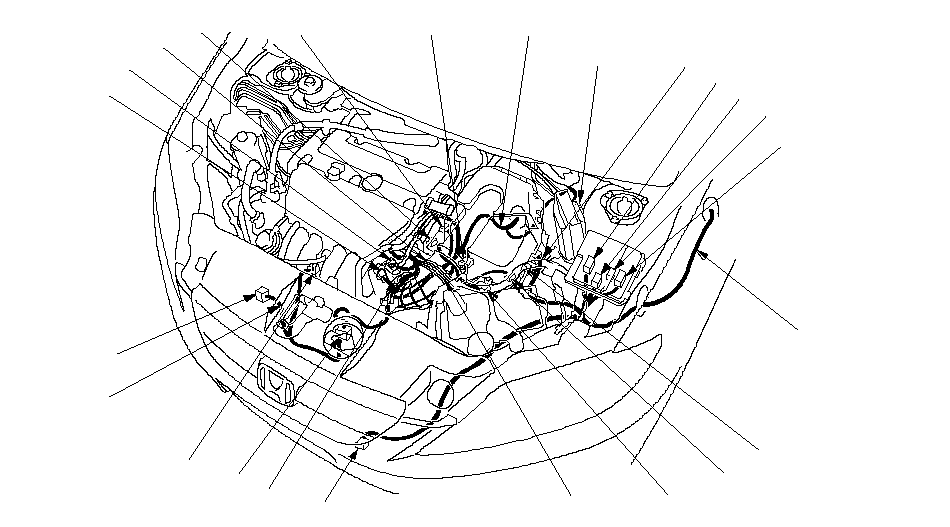

Схема цепи компьютера ЕСМ (продолжение)

ВЫКЛЮЧАТЕЛЬ PSP
(3)

КАТУШКА
ЗАЖИГАНИЯ № 1
(4)

КАТУШКА
ЗАЖИГАНИЯ № 2
(5)

КАТУШКА
ЗАЖИГАНИЯ № 3
(6)

КАТУШКА
ЗАЖИГАНИЯ № 4
(7)

ИНЖЕКТОР № 4
(8)

ИНЖЕКТОР № 3
(9)

ИНЖЕКТОР № 2
(10)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
IMT (11)

ИНЖЕКТОР № 1
(12)

ДАТЧИК CKP
(13)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН (14)
РЕГУЛИРОВАНИЯ
ПОДАЧИ
МАСЛА В СИСТЕМУ VTC

КЛАПАН
ПРОДУВКИ
БАЧКА
АБСОРБЕРА EVAP (15)

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ КОЛЛЕКТОРЕ
(MAР)
(16)

ДАТЧИК
ТЕМПЕРАТУРЫ
ВОЗДУХА НА
ВПУСКЕ (IAT)
(17)

ДАТЧИК А ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(18)

ДАТЧИК В ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(19)

24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (20)

ДАТЧИК ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
(21)

ВТОРИЧНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2) (22)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (23)
В МОТОРНОМ
ОТСЕКЕ

ELD (24)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (25)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ
(26)

ДАТЧИК A/F
(ДАТЧИК 1)
(27)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)
(28)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН БЛОКИРОВКИ
ЗАДНЕГО ХОДА (29)

ДАТЧИК 1
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
(30)

ДАТЧИК 2
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
(31)

БЛОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ (32)

6Р (6-КОНТАКТНЫЙ)
РАЗЪЕМ
(33)

ДАТЧИК
ДЕТОНАЦИИ
(34)

ГЕНЕРАТОР
(35)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА
(ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
VTEC) (1)

ВЫКЛЮЧАТЕЛЬ,
ДЕЙСТВУЮЩИЙ ПОД
ДАВЛЕНИЕМ МАСЛА
КОРОМЫСЛА
(ВЫКЛЮЧАТЕЛЬ,
ДЕЙСТВУЮЩИЙ ПОД
ДАВЛЕНИЕМ
МАСЛА СИСТЕМЫ VTEC) (2)

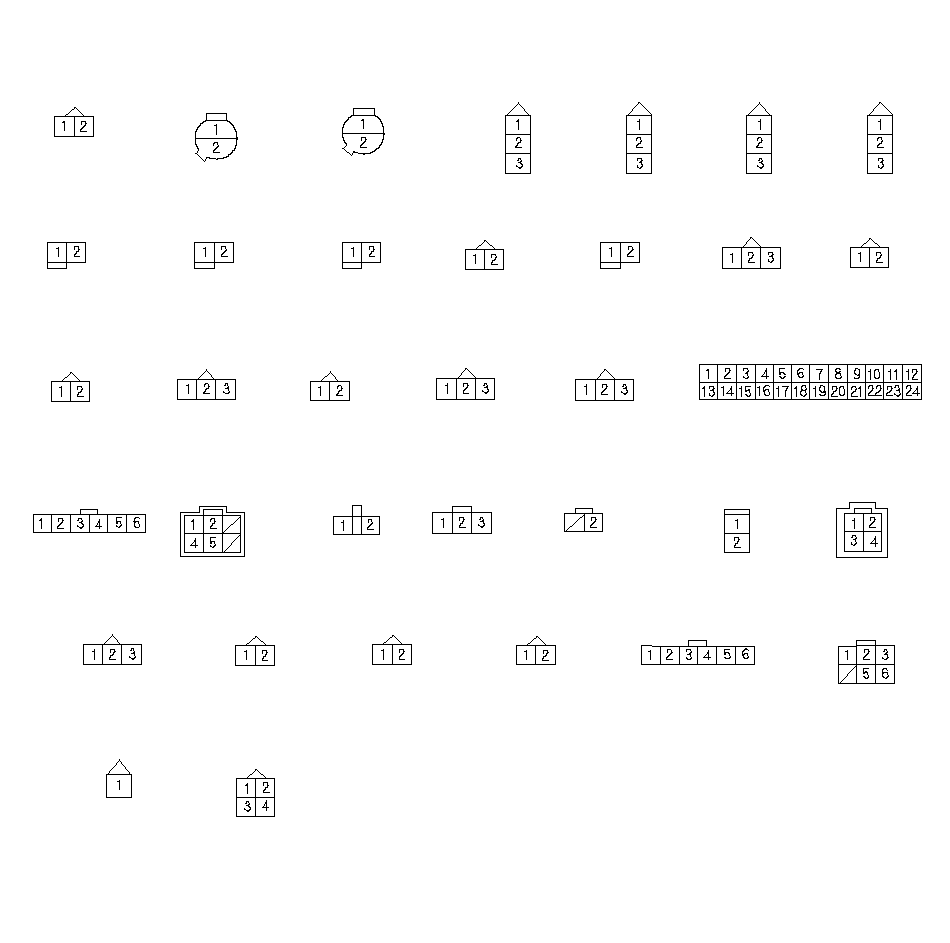

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны охватывающих клемм-выходов
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

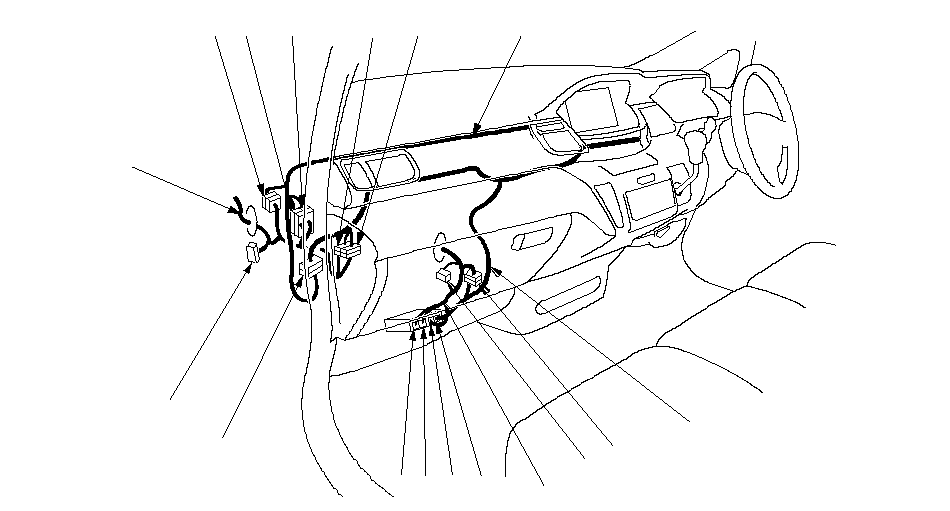

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

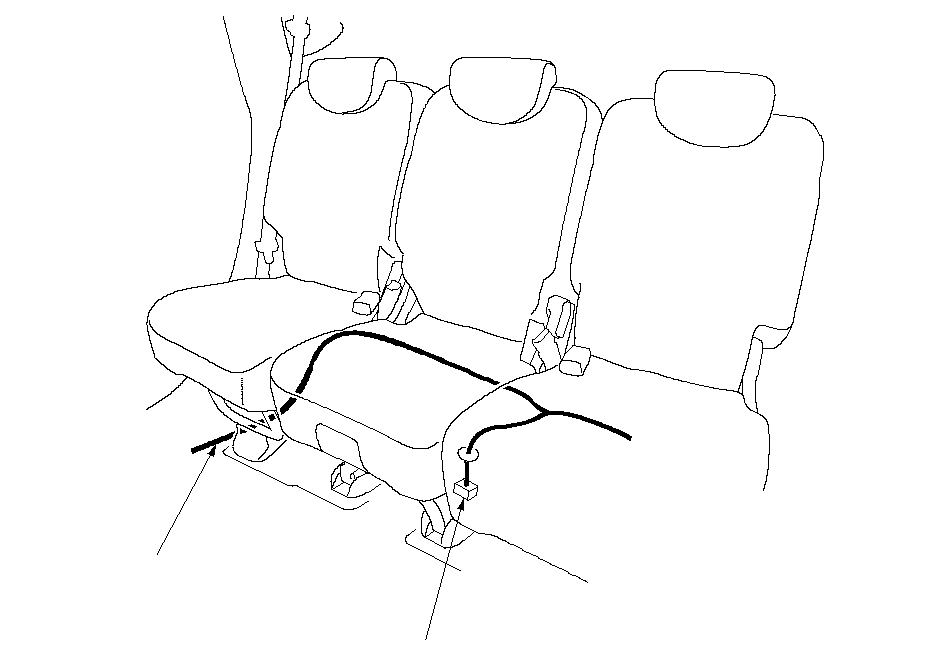

Правый боковой жгут
проводов

ЖГУТ ПРОВОДОВ ПРАВОЙ ЧАСТИ
МОТОРНОГО ОТСЕКА

}

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

Схема цепи компьютера ЕСМ (продолжение)

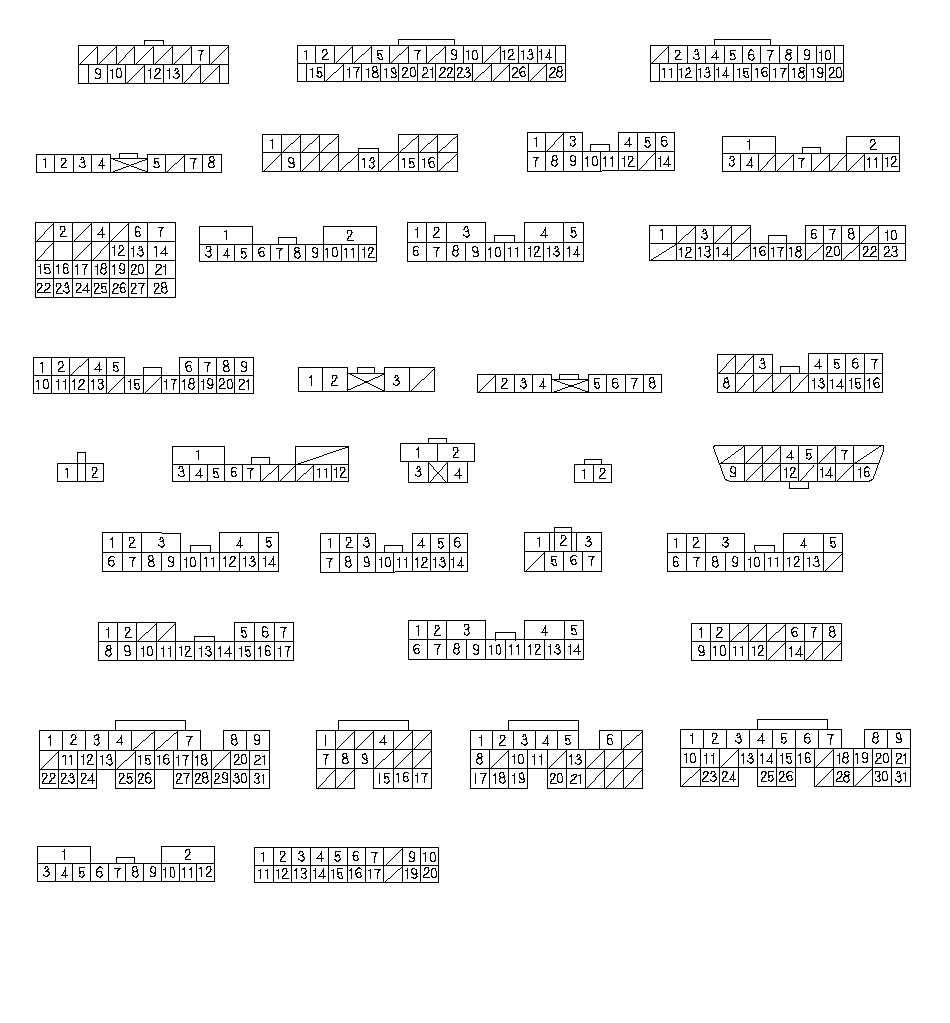

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (32)

20-КОНТАКТНЫЙ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (33)

БЛОК ECM Е (28)

БЛОК ECM D (29)

БЛОК ECM В (30)

БЛОК ECM А (31)

28-КОНТАКТНЫЙ (28Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (8)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (9)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (10)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (11)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (12)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (14)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

ДАТЧИК С (1)

ДАТЧИК В (2)

ДАТЧИК А (3)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (6)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (7)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ (16)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (18)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ ПЕДАЛИ
СЦЕПЛЕНИЯ
(19)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(20)*

14-КОНТАКТНЫЙ (14Р)
РАЗЪЕМ (21)

14-КОНТАКТНЫЙ (14Р)
РАЗЪЕМ (22)

7-КОНТАКТНЫЙ (7Р)
РАЗЪЕМ (23)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (24)

17-КОНТАКТНЫЙ (17Р) РАЗЪЕМ (25)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (26)

МОДУЛЬ УПРАВЛЕНИЯ
ИСПОЛНИТЕЛЬНЫМ ЭЛЕМЕНТОМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ(27)

}

Схема цепи компьютера ЕСМ (продолжение)

Правый боковой жгут
проводов

}

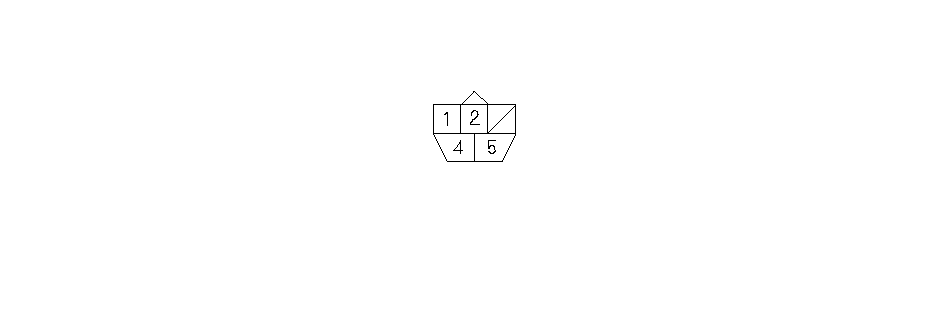

ТОПЛИВНЫЙ НАСОС (1)

}
