Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2006, BE1

Схема цепи компьютера ЕСМ (продолжение)

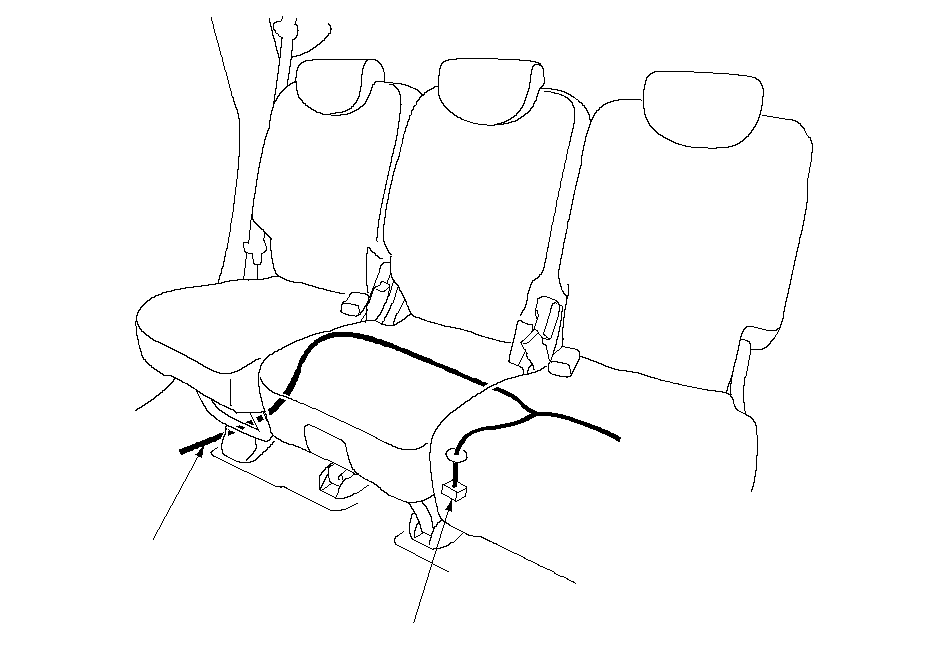

Правый боковой жгут
проводов

}

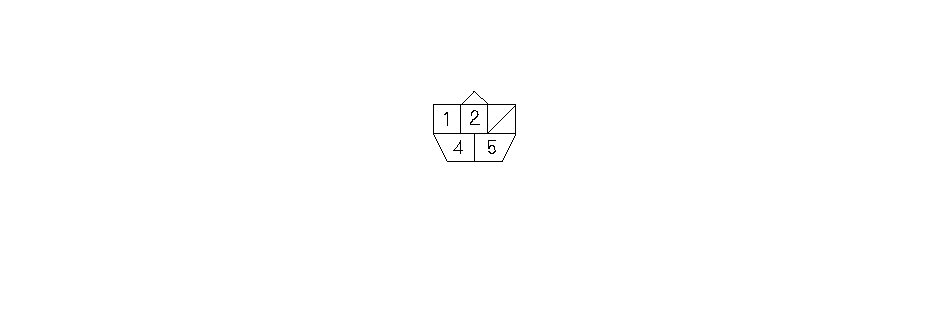

ТОПЛИВНЫЙ НАСОС (1)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны охватывающих клемм-выходов
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

G101

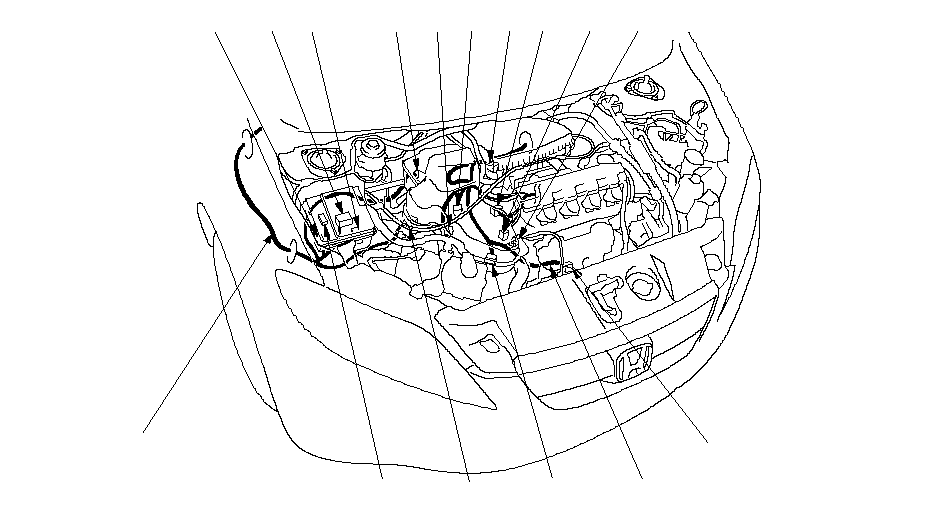

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

}

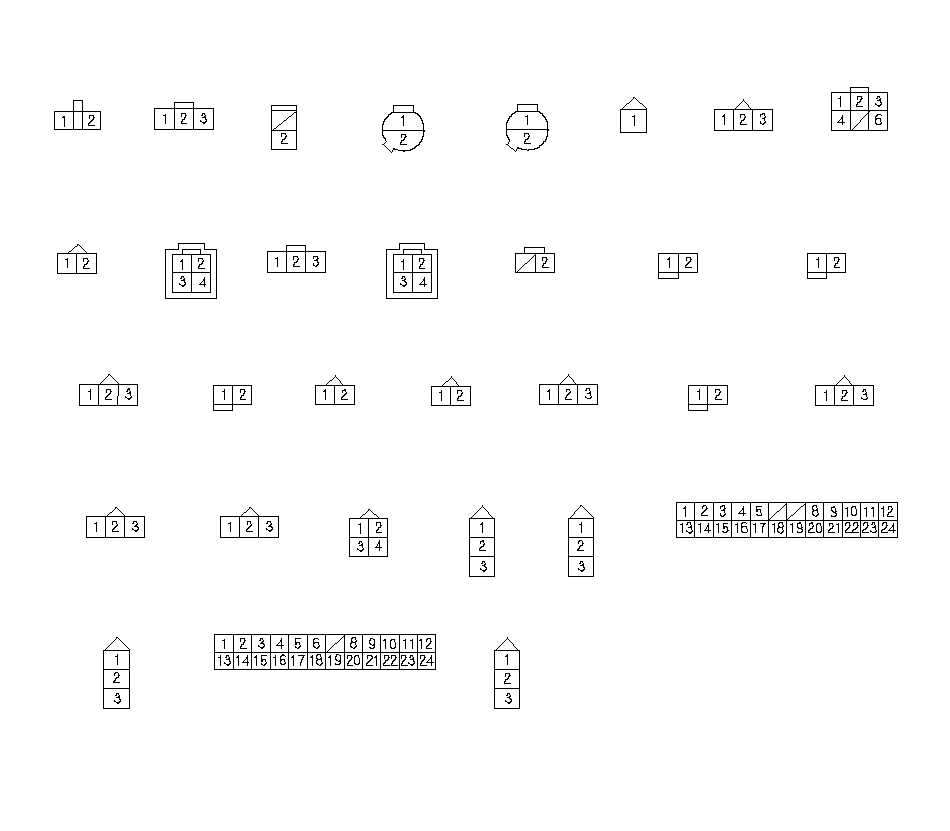

Схема цепи компьютера ЕСМ (продолжение)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (1)
В МОТОРНОМ
ОТСЕКЕ

ELD (2)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (3)
В МОТОРНОМ
ОТСЕКЕ

ВЫКЛЮЧАТЕЛЬ PSP
(4)

ВЫКЛЮЧАТЕЛЬ,
ДЕЙСТВУЮЩИЙ ПОД
ДАВЛЕНИЕМ МАСЛА
КОРОМЫСЛА
(ВЫКЛЮЧАТЕЛЬ,
ДЕЙСТВУЮЩИЙ ПОД
ДАВЛЕНИЕМ
МАСЛА СИСТЕМЫ VTEC) (5)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ
КОРОМЫСЛА
(ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ
VTEC) (6)

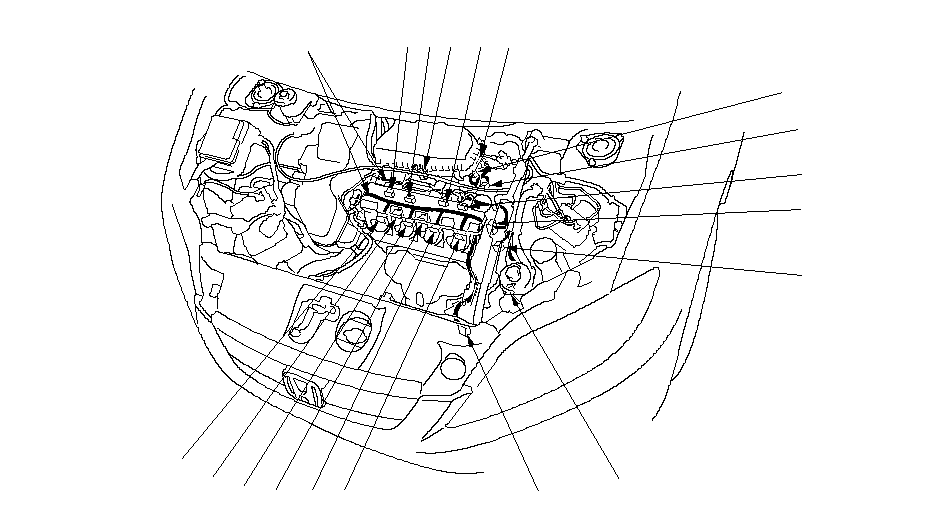

IACV (7)

КЛАПАН EGR
(8)

ДАТЧИК ECT
(9)

ГЛАВНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 1)
(10)

VSS (11)

ВТОРИЧНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2)
(12)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА
(13)

ИНЖЕКТОР № 4
(14)

ИНЖЕКТОР № 3
(15)

ПОЗИЦИОННЫЙ
ДАТЧИК
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ (TP)
(16)

ИНЖЕКТОР № 2
(17)

ДАТЧИК
ТЕМПЕРАТУРЫ
ВОЗДУХА НА
ВПУСКЕ (IAT)
(18)

КЛАПАН
ПРОДУВКИ
БАЧКА
АБСОРБЕРА
EVAP (19)

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА
ВО ВПУСКНОМ
КОЛЛЕКТОРЕ (MAР)
(20)

ИНЖЕКТОР № 1
(21)

ДАТЧИК ДЕТОНАЦИИ
(22)

ДАТЧИК СМР
(23)

ДАТЧИК CKP
(24)

ГЕНЕРАТОР
(25)

КАТУШКА
ЗАЖИГАНИЯ № 1
(26)

КАТУШКА
ЗАЖИГАНИЯ № 2
(27)

24-КОНТАКТНЫЙ (24Р)
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (28)

КАТУШКА
ЗАЖИГАНИЯ № 3
(29)

24-КОНТАКТНЫЙ (24Р)
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (30)

КАТУШКА
ЗАЖИГАНИЯ № 4
(31)

}

Правый боковой жгут
проводов

ПРАВЫЙ
ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

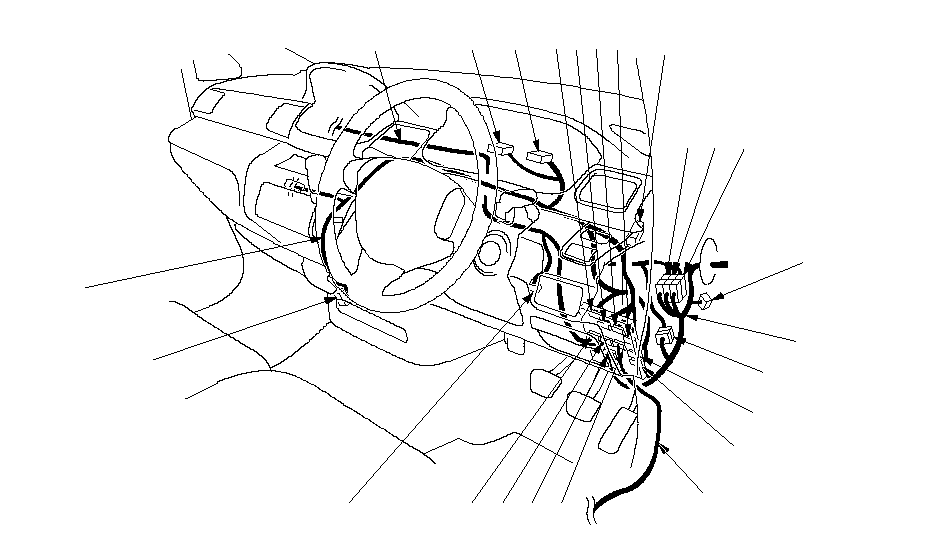

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЦЕНТРАЛЬНЫЙ
ЖГУТ ПРОВОДОВ

}

ЦЕНТРАЛЬНЫЙ
ЖГУТ ПРОВОДОВ

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

}

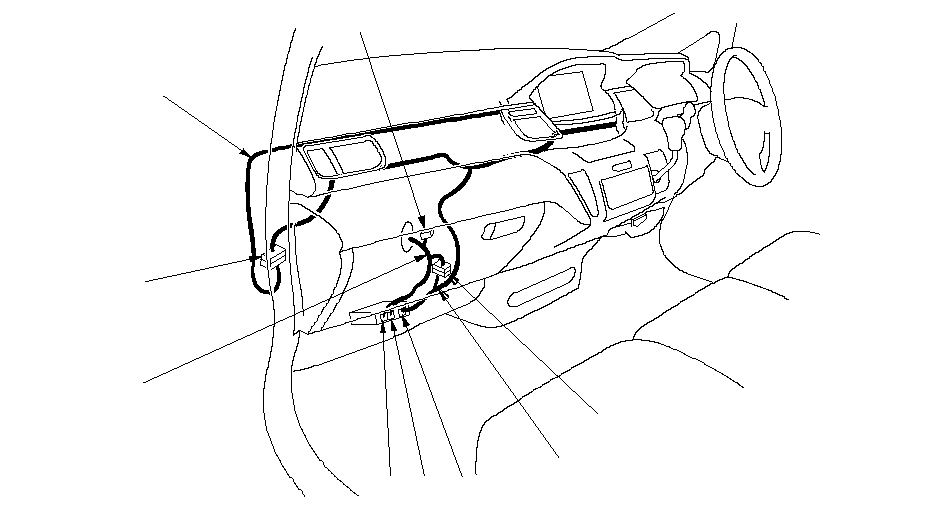

Схема цепи компьютера ЕСМ (продолжение)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (23)

БЛОК ECM Е (24)

БЛОК ECM В (25)

БЛОК ECM А (26)

ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (19)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(20)*

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (21)

20-КОНТАКТНЫЙ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (22)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (10)

20-КОНТАКТНЫЙ
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (11)

13-КОНТАКТНЫЙ РАЗЪЕМ (12)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (14)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

БЛОК
РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ (17)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (6)

28-КОНТАКТНЫЙ (28Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (7)

7-КОНТАКТНЫЙ (7Р) РАЗЪЕМ
(8)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

21-КОНТАКТНЫЙ (21Р) РАЗЪЕМ (9)

ДАТЧИК В (1)

ДАТЧИК А (2)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

}
