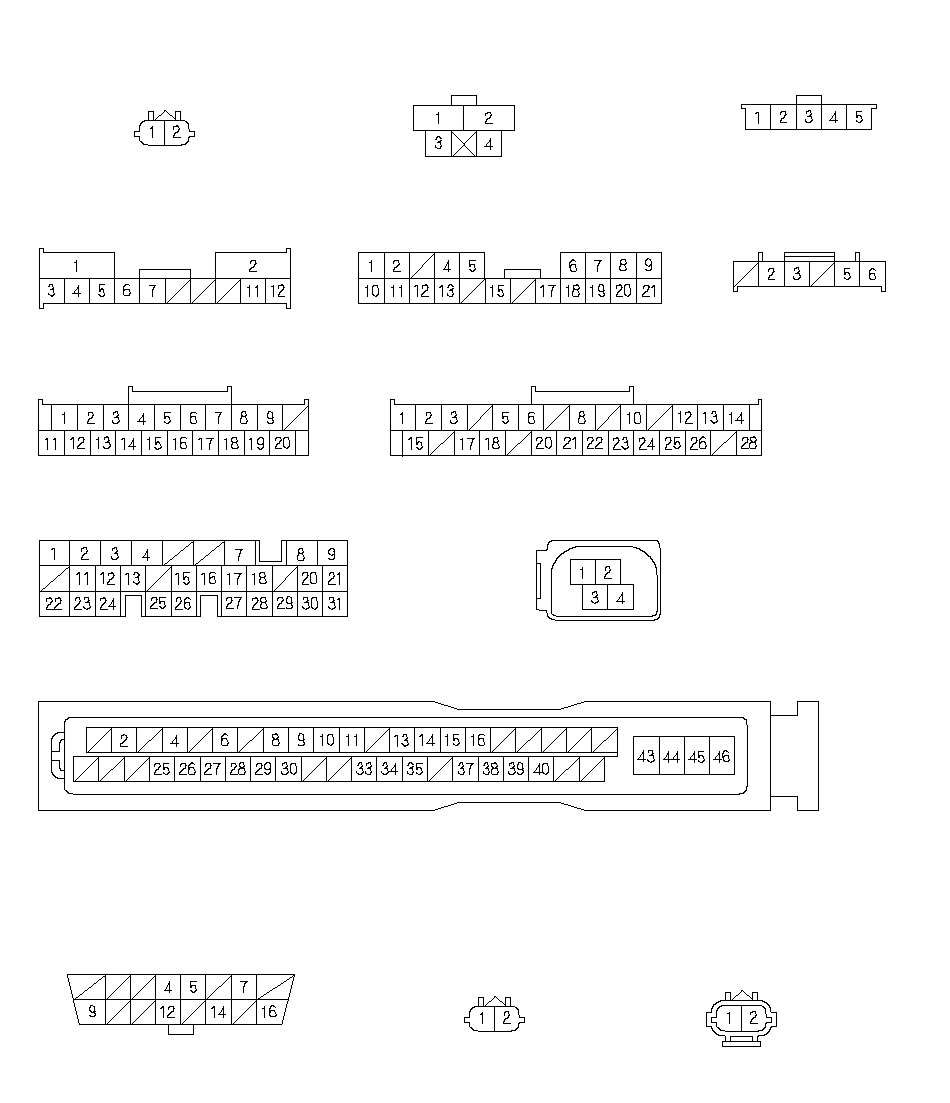

Разъемы системы VSA

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (16-КОНТАКТНЫЙ 16Р )

Сторона разъема клемм-выходов

Сторона клемм-входов

ЗАДНИЙ

2Р РАЗЪЕМ ДАТЧИКА КОЛЕСА

Сторона проводов клемм-выходов

2-КОНТАКТНЫЙ (2Р)
ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

РАЗЪЕМ (31Р) Е БЛОКА ЕСМ

4-Х КОНТАКТНЫЙ (4Р)
ПОЗИЦИОННЫЙ ДАТЧИК
ПЕДАЛИ ТОРМОЗ

12Р РАЗЪЕМ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

20-КОНТАКТНЫЙ (20Р) РАЗЪЕМ А ПАНЕЛИ ПРИБОРОВ

6-КОНТАКТНЫЙ РАЗЪЕМ
ДАТЧИКА ВЫКЛЮЧЕНИЯ VSA

5Р РАЗЪЕМ
ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

46-КОНТАКТНЫЙ (46Р) РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ VSA

4-КОНТАКТНЫЙ (4Р)
РАЗЪЕМ ДАТЧИКА КУРСОВОГО УГЛА/ПОПЕРЕЧНОГО УСКОРЕНИЯ АВТОМОБИЛЯ

28-КОНТАКТНЫЙ (28Р) РАЗЪЕМ ПАНЕЛИ ПРИБОРОВ

21Р РАЗЪЕМ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ПЕРЕД

Сторона проводов клемм-выходов
