Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления
Применимость для следующих годов выпуска и кузовов: 2005, BE1, BE3

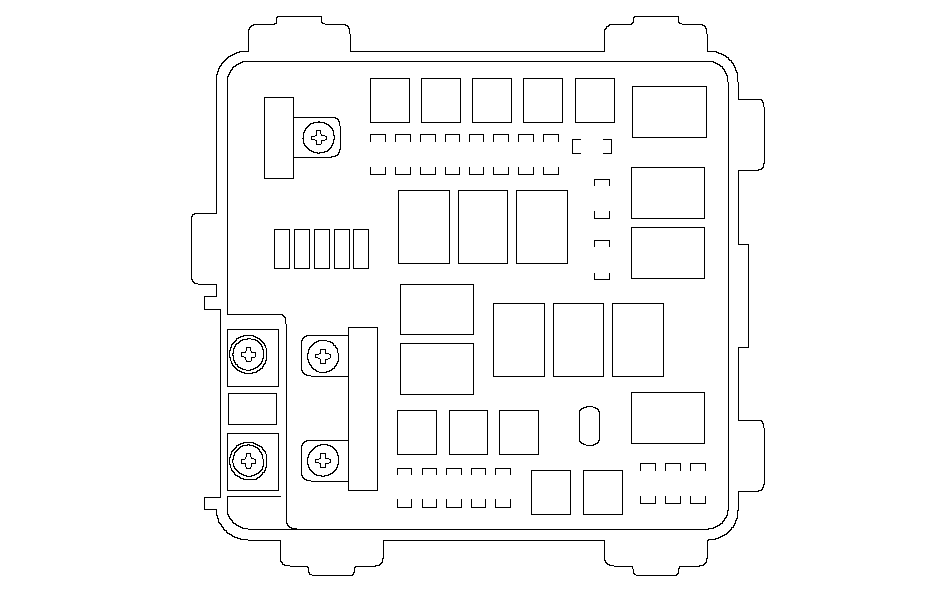

Блок реле и предохранителей в моторном отсеке
|
Номер предохранителя
|
Сила тока
|
Цвет провода
|
Защищаемые узлы или цепи
|
|---|---|---|---|
|
1
|
100 A
|
WHT
|
Аккумуляторная батарея
|
|
2 (IG)
|
50 A
|
GRN
|
Замок зажигания
|
|
2 (OP)
|
50 A
|
BLU
|
Реле стеклоподъемника, предохранители № 10, 11, 12, 13, 22, 23, 24, 25 и 26 (в блоке предохранителей и реле моторного отсека)
|
|
3
|
40 A
|
RED
|
Блок модулятора ABS/VSA (+B MTR)
|
|
4
|
———
|
———
|
Не используется
|
|
5
|
———
|
———
|
Не используется
|
|
6
|
———
|
———
|
Не используется
|
|
7
|
———
|
———
|
Не используется
|
|
8
|
30 A
|
WHT
|
Обогрев заднего стекла.
|
|
9
|
20 A
|
BRN
|
Электродвигатель вентилятора системы охлаждения
|
|
10
|
20 A
|
RED
|
Привод вентилятора конденсатора кондиционера
|
|
11
|
40 A
|
GRN
|
Электродвигатель вентилятора салона
|
|
12
|
———
|
———
|
Не используется
|
|
13
|
30 A
|
RED
|
Блок управления омывателем фар
|
|
14
|
15 A
|
PUR
|
Левый фонарь стоп-сигнала, правый фонарь стоп-сигнала, верхний фонарь стоп-сигнала, блок управления двигателем, блок модулятора ABS/VSA
|
|
YEL
|
Звуковой сигнал
|
||
|
ORN
|
Выключатель звукового сигнала
|
||
|
15
|
20 A
|
BLU
|
Блок модулятора ABS/VSA (+B FSR)
|
|
16
|
15 A
|
LT BLU
|
Интегрированный блок управления, блок управления охранной сигнализацией
|
|
17
|
———
|
———
|
Не используется
|
|
18
|
7,5 A
|
WHT
|
Блок ABS/VSA
|
|
19
|
———
|
———
|
Не используется
|
|
20
|
———
|
———
|
Не используется
|
|
21
|
15 A
|
GRN
|
Левый блок HID
*1
, левая фара, индикатор ближнего света, блок управления омывателем фар, реле заднего противотуманного фонаря
|
|
22
|
15 A
|
BRN
|
Правый блок HID
*1
, правая фара
|
|
23
|
10 A
|
WHT
|
Приборная панель, приемное усторйство системы дистанционного управления, приемное устройство иммобилайзера, блок IMOES, разъем сигналов информации (DLC), дисплей навигационной системы, блок управления охранной сигнализацией, подсветка замка зажигания
|
|
24
|
15 A
|
PNK
|
Потолочный плафон, плафон местного освещения
|
|
25
*2
|
15 A
|
RED
|
Катушки зажигания
|
|
GRY
|
БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ГЛАВНОЕ РЕЛЕ−)
|
||
|
26
|
20 A
|
RED
|
Механизм суперблокировки (через реле суперблокировки)
|
|
27
|
20 A
|
BLU
|
Блок управления люком крыши
|
|
28
|
15 A
|
YEL/BLK
|
Блок управления дроссельной заслонкой
|
|
29
|
7,5 A
|
WHT
|
Реле муфты сцепления компрессора кондиционера
|
|
30
|
20 A
|
RED
|
Передние противотуманные фары
|
|
31
|
7,5 A
|
GRY
|
Датчик дождя
|
|
*1:
|
С HID
|
|
*2:
|
Двигатель K20A6
|
