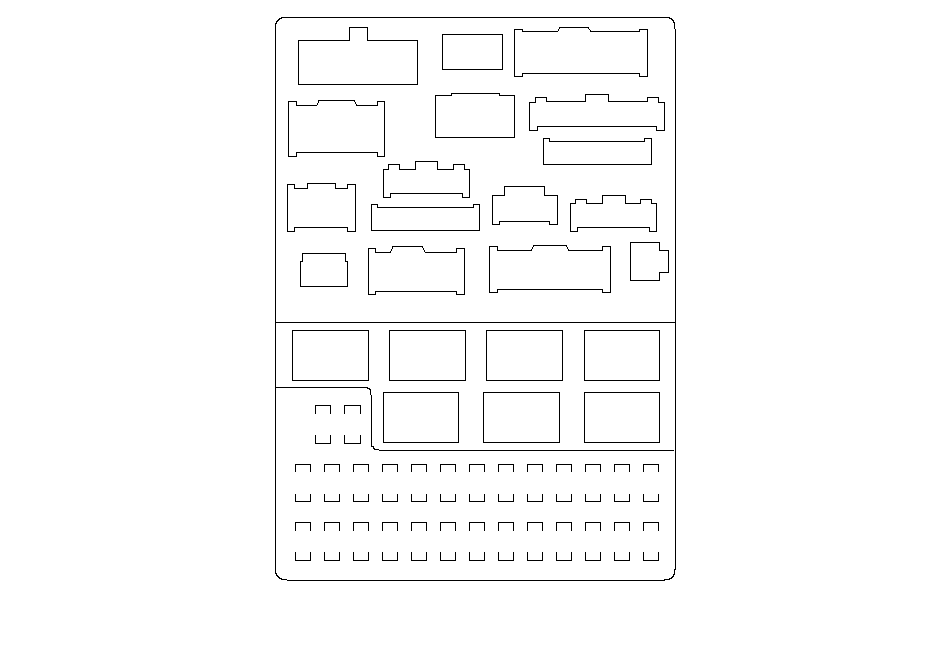

Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления

1 ^*1

15 A

RED

Катушки зажигания

2

10 A

YEL

Блок SRS (VB)

3

7,5 A

PNK

Блок ABS/VSA

4

———

———

Не используется

5

30 A

YEL

Устройство омывателя стекол, Устройство стеклоочистителя (через выключатель омавателя стекол), Автоматическое реле стеклоочистителя, Выключателя омывателя стекол/стеклоочистителя, Реле режима работы стеклоочистителя (HI/LO), Блок управления прерывистого режима работы заднего стеклоочистителя.

6

7,5 A

BLU

Датчик включения передачи заднего хода

7

15 A

GRN

Инерционный выключатель (KE), Блок управления двигателем (ECM IG1), Вторичный О ₂ датчик, Топливный насос

BRN

Приемное устройство иммобилайзера, блок IMOES (KE)

8

7,5 A

YEL

Генератор, Датчик скорости автомобиля, Первичный O ₂ датчик, клапан продувки бачка абсорбера EVAP, Блок детектора электрической нагрузки (ELD)

9

7,5 A

BRN

Интегрированный блок управления (IG1), Главный выключатель приборов освещения, Приемное устройство сигналов пульта, Блок управления охранной сигнализацией, Приборная панель, Выключаиель регулятора направления фар, Блок управления направлением левой фары, Блок управления направлением правой фары

10

———

———

Не используется

11

7,5 A

LT GRN

Реле задних противотуманных фонарей

12

15 A

GRY

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ГЛАВНОЕ РЕЛЕ−)

RED

Блок ЕСМ (FLR)

PNK

ECM (LAF R)

LT BLU

Блок IMOES ^*2 , Приемное устройство иммобилайзера ^*2 , Электронный блок управления двигателем (ECM IGP), Датчик СКР, Блок реле и предохранителей моторного отсека

13

———

———

Не используется

14

15 A

BLU

Выключатель люка, Блок управления люком крыши, Датчик дождя, Главный выключатель стеклоподъемников, Привод заднего стеклоочистителя, Привод омывателя заднего стекла (Через выключатель заднего омывателя стекла)

15

7,5 A

YEL

Блок подушек безопасности (SRS)

16

7,5 A

BRN

Привод зеркала заднего вида (Через ыключатель зеркала заднего вида), Блок реле и предохранителей моторного отсека

17

7,5 A

PUR

Блок управление регулировкой фар

18

7,5 A

YEL

Дополгительнй разъем, Блок климат-контроля, Электродвигателя управления рециркуляцией, Блок реле и предохранителей моторного отсека

BLK

G501

19

20 A

LT GRN

Электропривод стеклоподъемника двери переднего пассажира (Через выключатель стеклоподъемника двери переднего пассажира)

20

20 A

RED

Электропривод стеклоподъемника задней левой двери (Через выключатель стеклоподъемника задней левой двери)

21

20 A

PUR

Электропривод стеклоподъемника задней правой двери (Через выключатель стеклоподъемника задней правой двери)

22

20 A

———

Интегрированный блок управления (+B DRLOCK)

23

20 A

GRY

Электропривод омывателя стекла водителя (Через выключатель омывателя стекла водителя)

24

15 A

YEL

Блок навигационной системы, Дисплей навигационной систмы, Аудиосистема

25

20 A

WHT

Датчик состава топливо-воздушной смеси

26

10 A

LT BLU

Задний правй фонарь, Задний левый фонарь, Правый фонарь освещения гос. регистрационного знака, Лравый фонарь освещения гос. регистрационного знака, Датчик выключателя дистанционного управления, Подсветка выключателя люка, Подсветка выключателя аварийной сигнализации, Подсветка блока климат-контроля, Подсветка системы навигации, Подсветка дисплея системы навигации, Подвсетка аудиосистемы, Подсветка приборной панели, Подсветка вещевого ящика, Правый передний габаритный фонарь, Левый передний габаритный фонарь, Подсветка главного выключателя стеклоподъемников, Подсветка выключателя VSA, Подсветка выключателя зеркала заднего вида, Подсветка пепельницы.

27

15 A

YEL

Прикуриватель, Гнездо для аксессуаров

28

7,5 A

———

Резервный разъем

BRN

Блок навигационной системы, Дисплей навигационной систмы, Аудиосистема, Приборная панель

*1:

Двигатель D17A2

*2:

Двигатель K20A6
