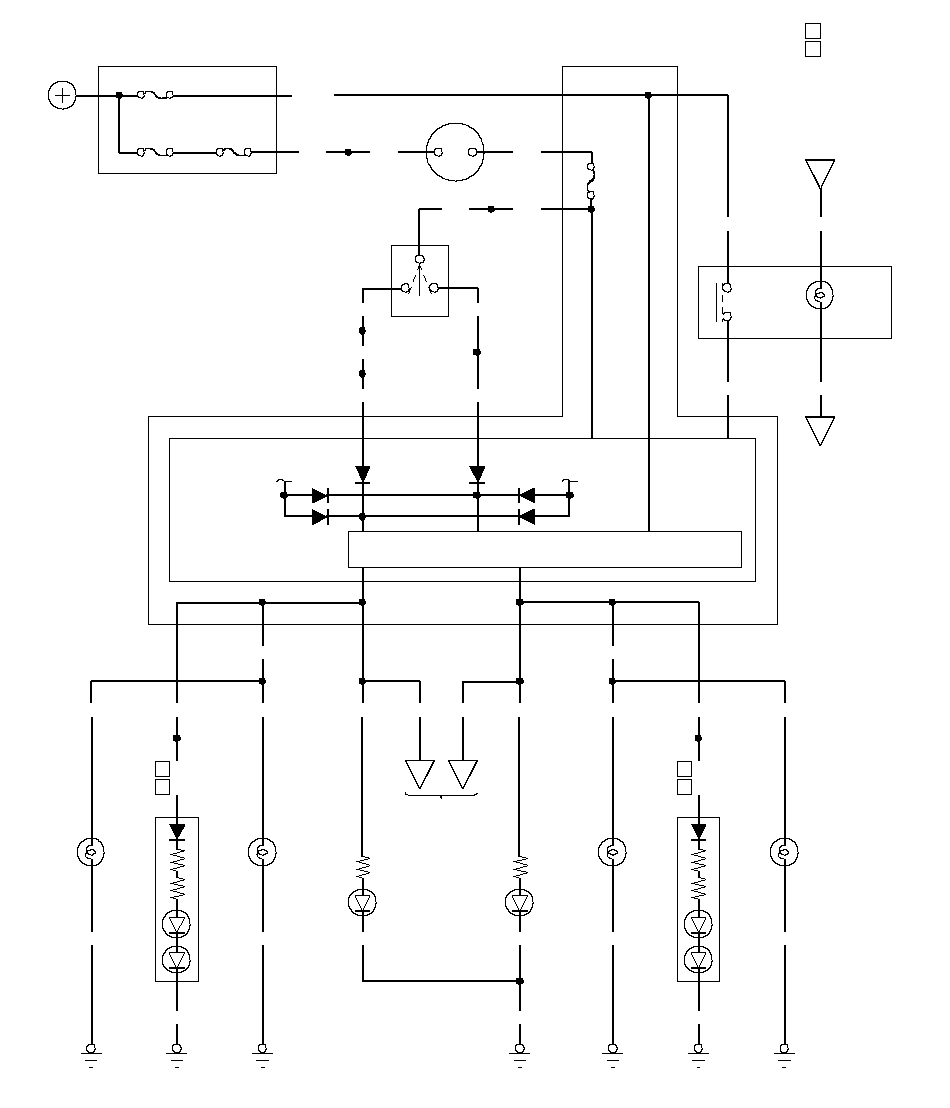

Электрическая схема указателей поворота/аварийного сигнала
Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5
№ 1 (100 A)
G701
G201
G702
LT BLU
№ 2 (IG) (50 A)
№ 16 (15 A)
G451
(21 Вт)
(21 Вт)
(21 Вт)
ЗАДНИЙ
ПЕРЕДНИЙ
BLK
BLK
LT BLU
5
4
ЗАДНИЙ
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
GRY
(0,56 Вт)
СВЕТ
BLK
BLK
LT GRN
PNK
GRN
WHT
ЗАМОК ЗАЖИГАНИЯ
YEL
1
2
ЦЕПЬ ВКЛЮЧЕНИЯ СИГНАЛА ПОВОРОТА/АВАРИЙНОГО СИГНАЛА
(7,5 A)
№ 9
IG1
BAT
LT GRN
BLU
G501
BLK
GRY
BLU
ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ
GRN
A6
RED
BRN
YEL
10
11
2
BRN
PUR
GRY
YEL
A3
A23
BLU
ПЕРЕДНИЙ
BLK
(21 Вт)
G301
СТОРОНА
(LED)
BLU
LT GRN
BLK
G451
(LED)
СТОРОНА
LT GRN
1
2
3
2
10
9
10
9
1
2
3
2
A8
A21
LT GRN
PNK
:
2
1
:
GRY
PNK
:
1
2
:
GRY
BLU
LT GRN
KG
:
2
1
:
KE
BLK
BLK
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
РЕЛЕ
ЗАДНИХ ФОНАРЕЙ
ПЕРЕКЛЮЧАТЕЛЬ
СИГНАЛА ПОВОРОТА
ВЫКЛЮЧАТЕЛЬ
АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ
ПРАВЫЙ
УКАЗАТЕЛЬ ПОВОРОТА
ЛЕВЫЙ
УКАЗАТЕЛЬ ПОВОРОТА
ИНДИКАТОР
УКАЗАТЕЛЯ
ЛЕВОГО ПОВОРОТА
(СВЕТОДИОД)
ИНДИКАТОР
УКАЗАТЕЛЯ
ПРАВОГО
ПОВОРОТА
(СВЕТОДИОД)
БЛОК
УПРАВЛЕНИЯ
ОХРАННОЙ
СИГНАЛИЗАЦИЕЙ
}
