3−φ11,5
3 °
φ117
43 °
67 °
РИСКА i
15 °
2−φ11
φ105
РИСКА z7
M14 x 1,5
M10 x 1,25
M10 x 1,25
M10 x 1,25
M12 x 1,25
M12 x 1,25
M10 x 1,25
M14 x 1,5
M12 x 1,25
A
A
B
B

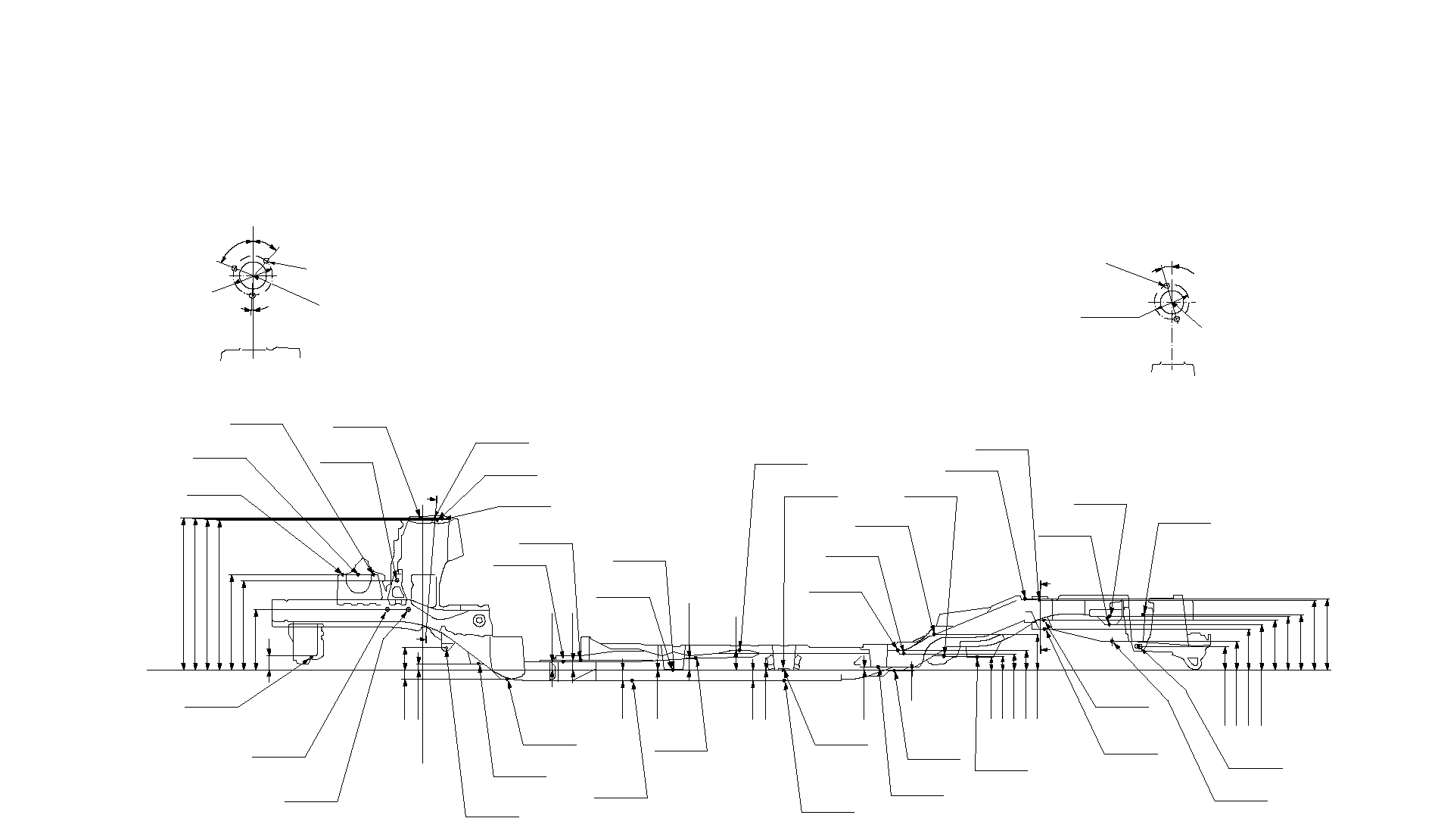

[ СЕКЦИЯ : AA ]
[ СЕКЦИЯ : BB ]
КАБЕЛЬ ОСНОВАНИЯ
ВЕРТИКАЛЬНАЯ
ОСЬ
Единицы: мм (дюймы)
Для переднего амортизатора φ11,5
Центр переднего амортизатора φ78
φ: Внутренний диаметр
Для переднего амортизатора φ11,5
Для переднего амортизатора φ11,5
Для переднего подрамника φ11
Для переднего подрамника φ15
Установочное отверстие φ25
a
Для крепления коробки передач φ15
Для переднего подрамника φ15
Для боковой опоры двигателя φ11
d
e
Для боковой опоры двигателя φ11
c
b
f
Для боковой опоры двигателя φ11
g
Для крепления коробки передач φ13
Для крепления коробки передач φ15
h
k
l
j
i
m
n
Установочное отверстие φ15
Центр заднего амортизатора 68 x 73 (2,7 x 2,9) Щель
o
Установочное отверстие φ20
Установочное отверстие φ15
Установочное отверстие φ50
r
q
p
Установочное отверстие φ25
s
x
w
v
Установочное отверстие φ25
y
z
Установочное отверстие φ20
t
u
Установочное отверстие φ25
Установочное отверстие φ15
z1
Установочное отверстие φ25
Установочное отверстие φ20
Установочное отверстие φ20
Установочное отверстие φ15
z2
Установочное отверстие φ12
z4
z5
z6
z7
z8
z9
z3
Для поперечного рычага подвески φ30
Установочное отверстие φ11
Для поперечного рычага подвески φ30
Установочное отверстие φ13
Для задней перекладины φ16
Установочное отверстие справа φ15, слева φ20
y2
y3
y4
y5
y1
Для задней перекладины φ15
Для задней перекладины φ15
Установочное отверстие φ25
Установочное отверстие φ11
Установочное отверстие φ50
