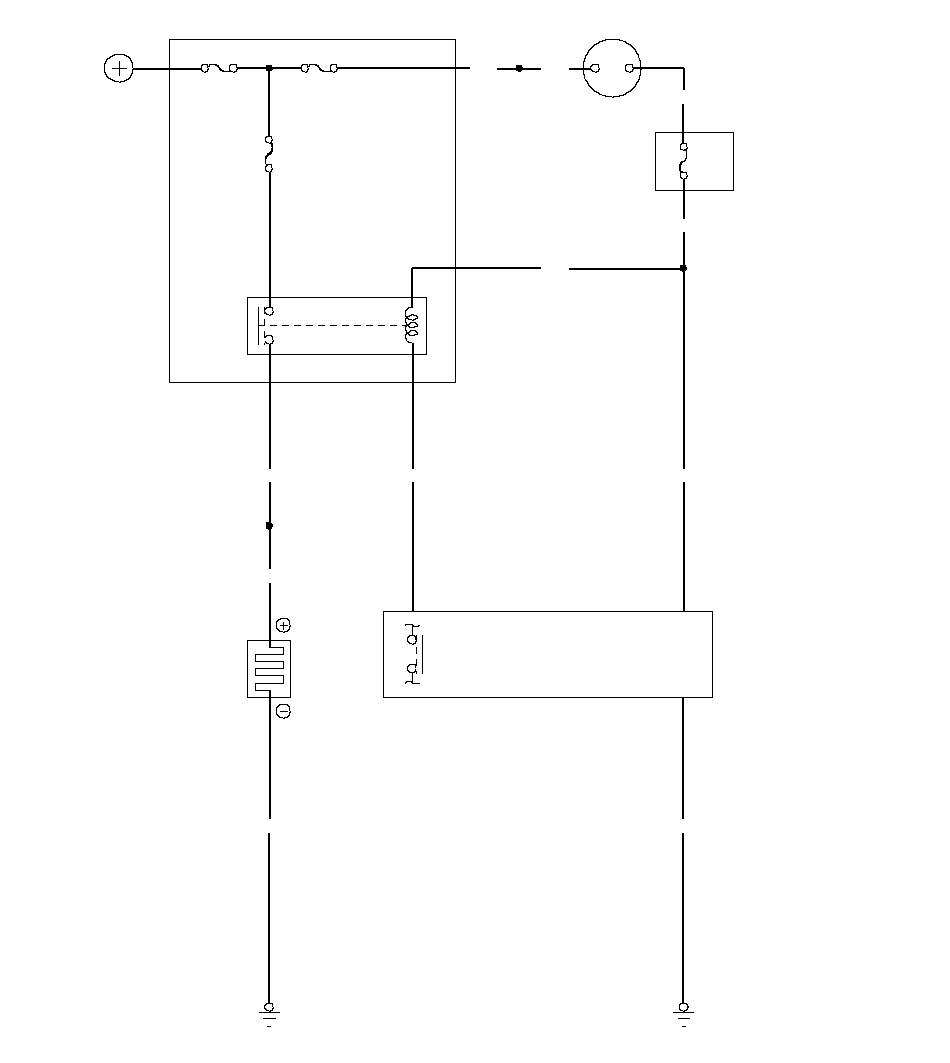

Электрическая схема цепи обогревателя заднего стекла

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3

БЛОК КЛИМАТ-КОНТРОЛЯ

RED

B20

B10

WHT

№ 1 (100 A)

YEL

WHT

G701

BLK

G401

BLK

LT GRN

YEL

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

YEL

ЗАМОК ЗАЖИГАНИЯ

№ 18

(7,5 A)

№ 8

(30 A)

RED

GRN

BAT

IG2

№ 2 (IG) (50 A)

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ
ОБОГРЕВА
ЗАДНЕГО
СТЕКЛА

ВЫКЛЮЧАТЕЛЬ
ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА/
ОБОГРЕВАТЕЛЯ
ЭЛЕКТРОЗЕРКАЛ

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СТЕКЛА

}
