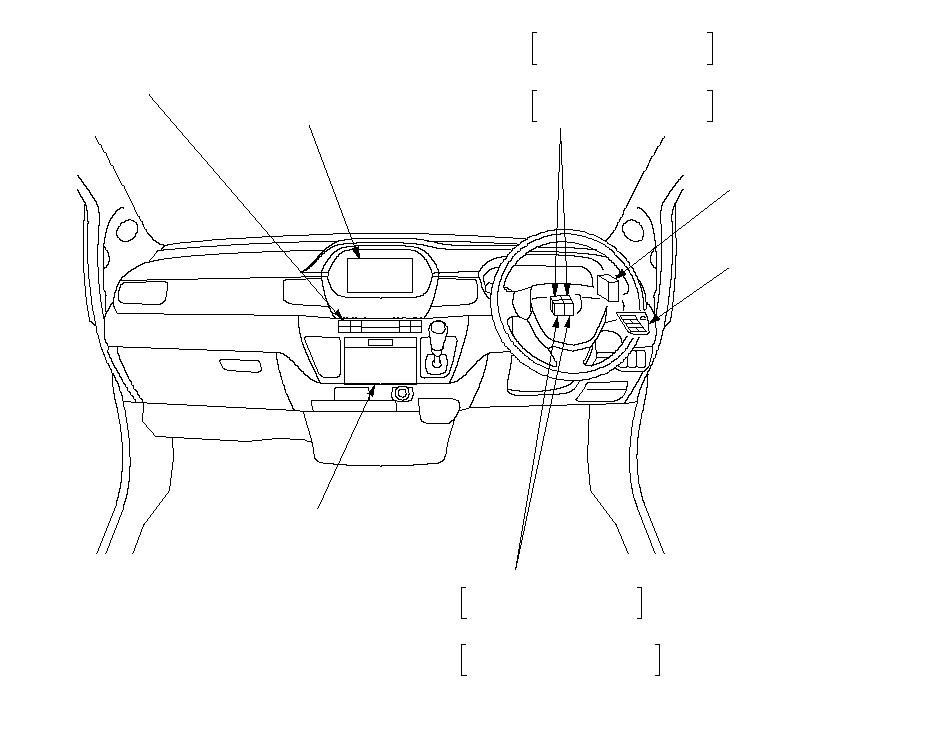

Расположение реле и блока управления - Панель управления 3/4: Без DRL

Применимость для следующих годов выпуска и кузовов: 2005, 2006, BE1, BE3

ПРАВОЕ РЕЛЕ СУПЕРБЛОКИРОВКИ
Цвета проводов: BLU, RED,
YEL, BLK и RED

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
СТЕКЛОПОДЪЕМНИКОВ
(Имеет встроенный
блок управления)

БЛОК КЛИМАТ-КОНТРОЛЯ

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

БЛОК УПРАВЛЕНИЯ
РЕГУЛЯТОРА НАПРАВЛЕНИЯ
СВЕТА ФАР

БЛОК НАВИГАЦИОННОГО ДИСПЛЕЯ

ЛЕВОЕ РЕЛЕ СУПЕР БЛОКИРОВКИ
Цвета проводов: PNK, RED,
BRN, BLK и RED

АУДИОСИСТЕМА

РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР (KE)
Цвета проводов: PNK, ORN,
BLK и PNK

РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ
Цвета проводов: GRN, LT GRN,
BRN и BLU

}
