Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2005, 2006, BE3

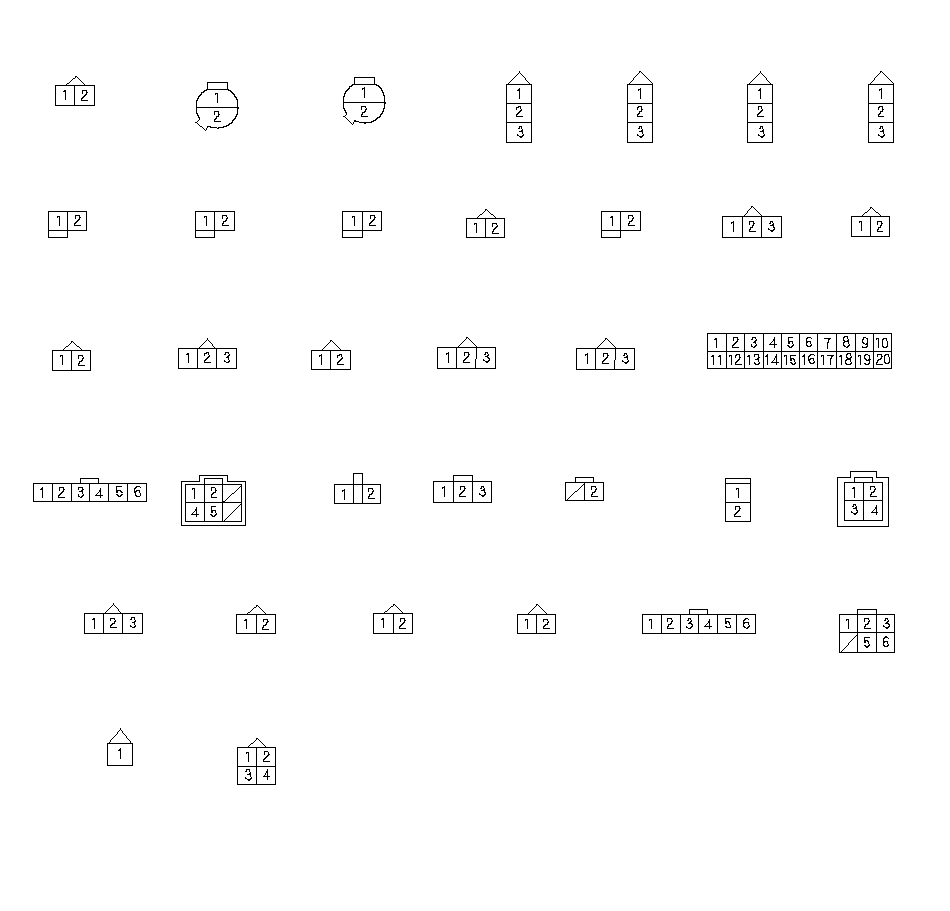

Схема цепи компьютера ЕСМ (продолжение)

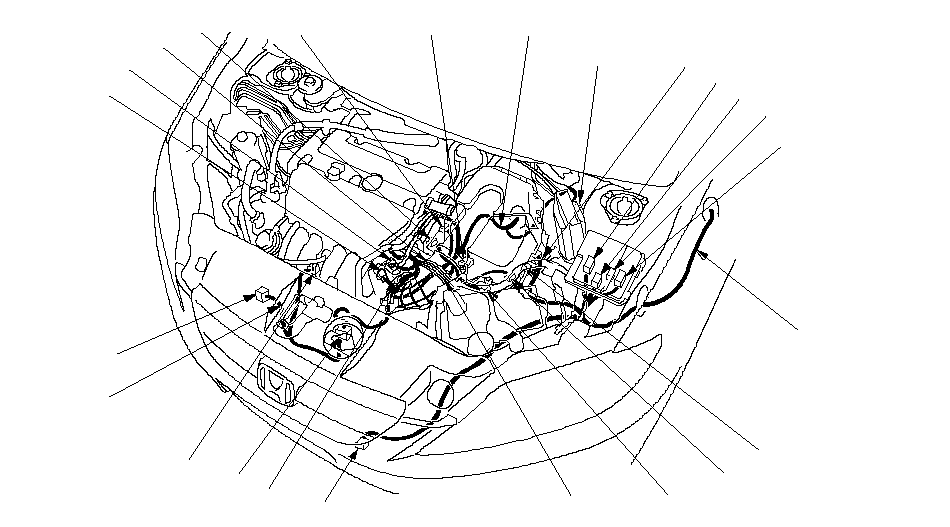

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

G101

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

Автомобили с ПРК

}

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ ПРОВОДОВ
СТАРТЕРА

}

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН VTEC (1)

КОНТАКТНЫЙ ДАТЧИК
ДАВЛЕНИЯ МАСЛА
VTEC (2)

ВЫКЛЮЧАТЕЛЬ PSP
(3)

КАТУШКА
ЗАЖИГАНИЯ № 1
(4)

КАТУШКА
ЗАЖИГАНИЯ № 2
(5)

КАТУШКА
ЗАЖИГАНИЯ № 3
(6)

КАТУШКА
ЗАЖИГАНИЯ № 4
(7)

ИНЖЕКТОР № 4
(8)

ИНЖЕКТОР № 3
(9)

ИНЖЕКТОР № 2
(10)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
IMT (11)

ИНЖЕКТОР № 1
(12)

ДАТЧИК CKP
(13)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН (14)
РЕГУЛИРОВАНИЯ
ПОДАЧИ
МАСЛА В СИСТЕМУ VTC

КЛАПАН
ПРОДУВКИ
БАЧКА
АБСОРБЕРА EVAP (15)

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ
КОЛЛЕКТОРЕ (MAР)
(16)

ДАТЧИК
ТЕМПЕРАТУРЫ
ВОЗДУХА НА
ВПУСКЕ (IAT)
(17)

ДАТЧИК А ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(18)

ДАТЧИК В ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(19)

24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (20)

ДАТЧИК ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА (АРР)
(21)

ВТОРИЧНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2) (22)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (23)
В МОТОРНОМ
ОТСЕКЕ

ELD (24)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (25)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ
(26)

ДАТЧИК A/F
(ДАТЧИК 1)
(27)

ДАТЧИК
ЧАСТОТЫ ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(28)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН БЛОКИРОВКИ
ЗАДНЕГО ХОДА (29)

ДАТЧИК 1
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
(30)

ДАТЧИК 2
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
(31)

БЛОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ (32)

6-КОНТАКТНЫЙ
РАЗЪЕМ
(33)

ДАТЧИК
ДЕТОНАЦИИ
(34)

ГЕНЕРАТОР
(35)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны охватывающих клемм-выходов
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

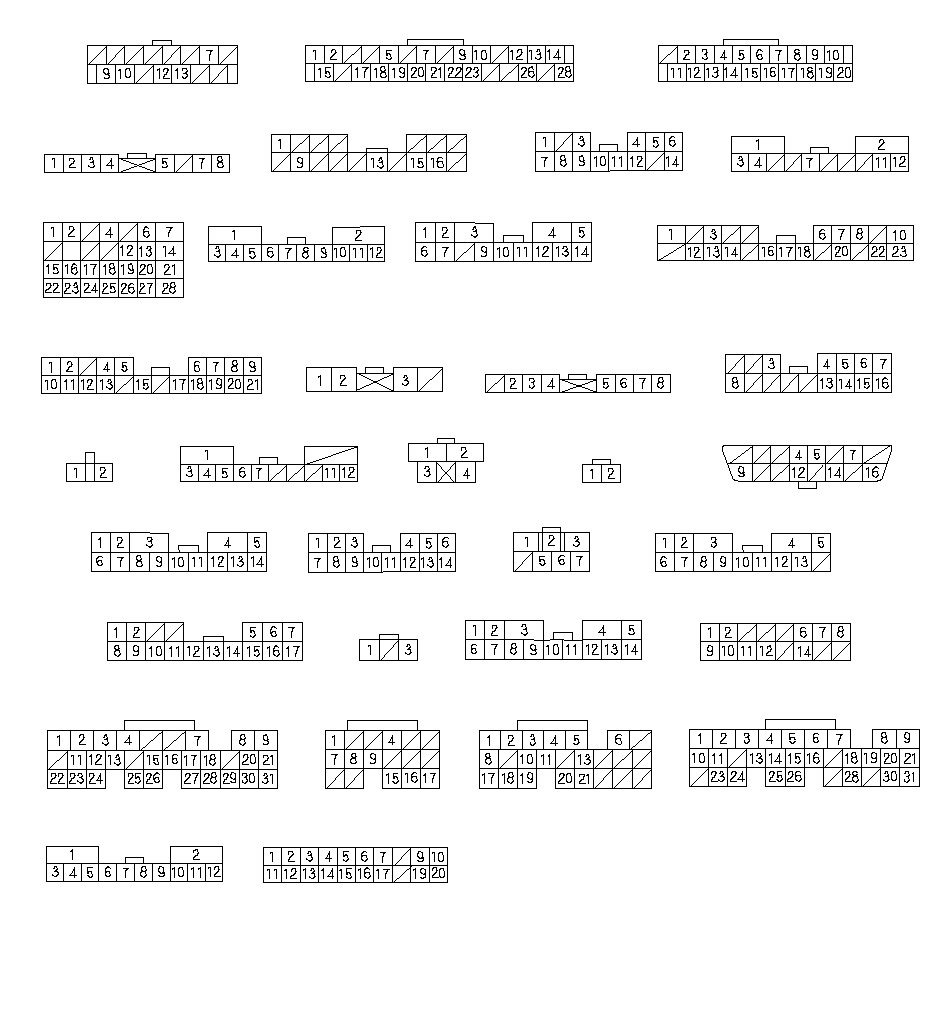

Схема цепи компьютера ЕСМ (продолжение)

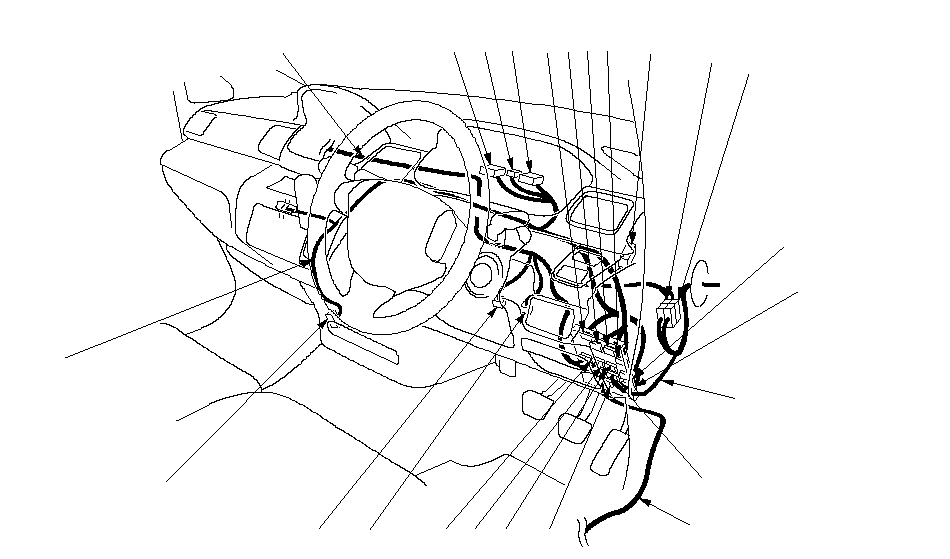

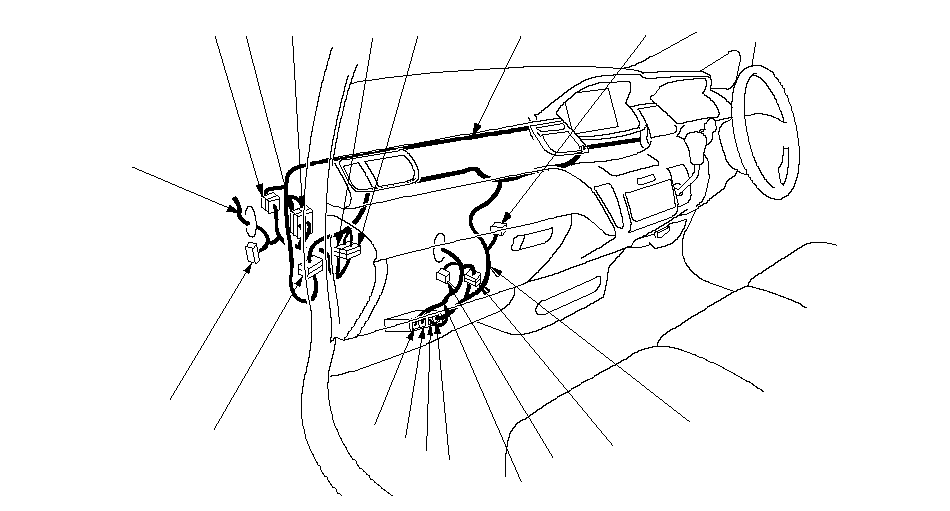

ЦЕНТРАЛЬНЫЙ ЖГУТ ПРОВОДОВ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЭЛЕКТРОПРОВОДКА
ПРАВОЙ ПОЛОВИНЫ

ЖГУТ ПРОВОДОВ ПРАВОЙ ЧАСТИ
МОТОРНОГО ОТСЕКА

Автомобили с ПРК

}

ЦЕНТРАЛЬНЫЙ ЖГУТ
ПРОВОДОВ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (33)

20-КОНТАКТНЫЙ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (34)

БЛОК ECM Е (29)

БЛОК ECM D (30)

БЛОК ECM В (31)

БЛОК ECM А (32)

28-КОНТАКТНЫЙ (28Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (8)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (9)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (10)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (11)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (12)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (14)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

ДАТЧИК С (1)

ДАТЧИК В (2)

ДАТЧИК А (3)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (6)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (7)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (18)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ ПЕДАЛИ
СЦЕПЛЕНИЯ
(19)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(20)*

14-КОНТАКТНЫЙ (14Р)
РАЗЪЕМ (21)

14-КОНТАКТНЫЙ (14Р)
РАЗЪЕМ (22)

7-КОНТАКТНЫЙ (7Р)
РАЗЪЕМ (23)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (24)

17-КОНТАКТНЫЙ (17Р) РАЗЪЕМ (25)

ИНЕРЦИОННЫЙ
ВЫКЛЮЧАТЕЛЬ
(26)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (27)

МОДУЛЬ УПРАВЛЕНИЯ
ИСПОЛНИТЕЛЬНЫМ ЭЛЕМЕНТОМ ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ (28)

}

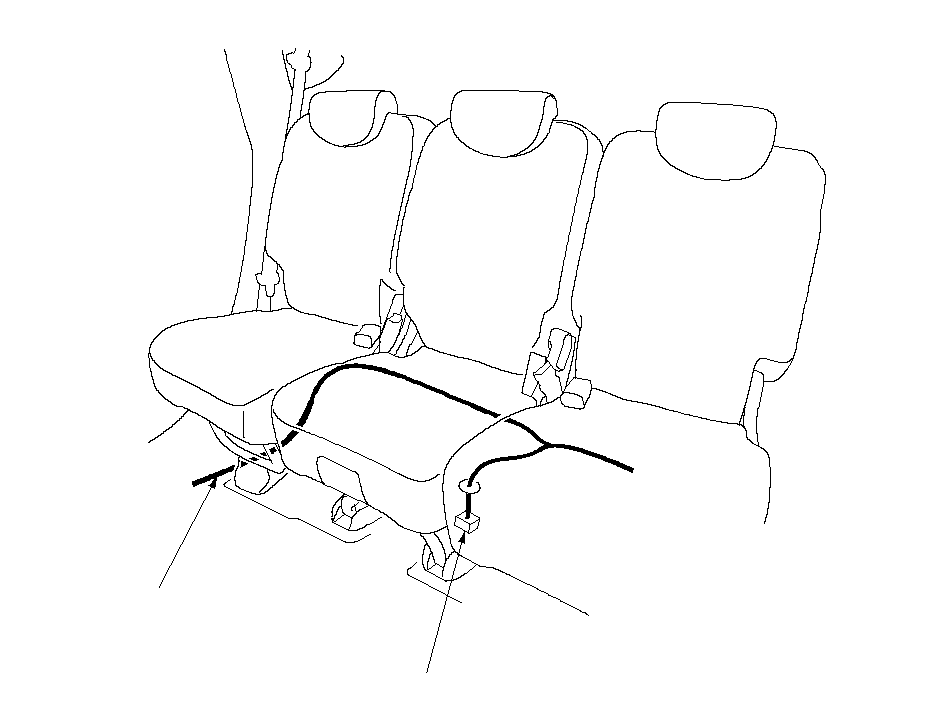

Схема цепи компьютера ЕСМ (продолжение)

ЭЛЕКТРОПРОВОДКА
ПРАВОЙ ПОЛОВИНЫ

}

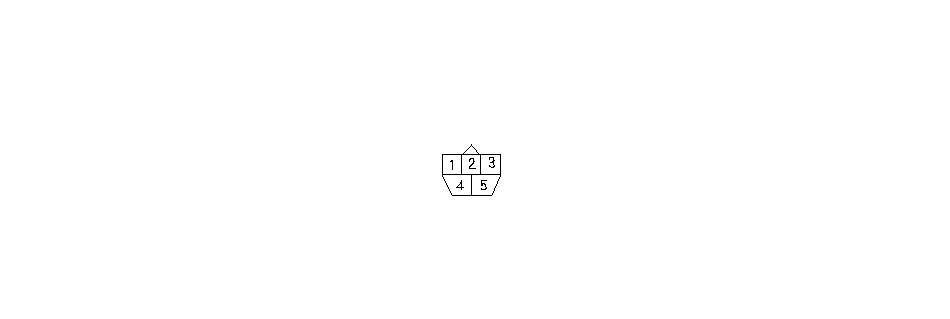

ТОПЛИВНЫЙ НАСОС
(1)

}
