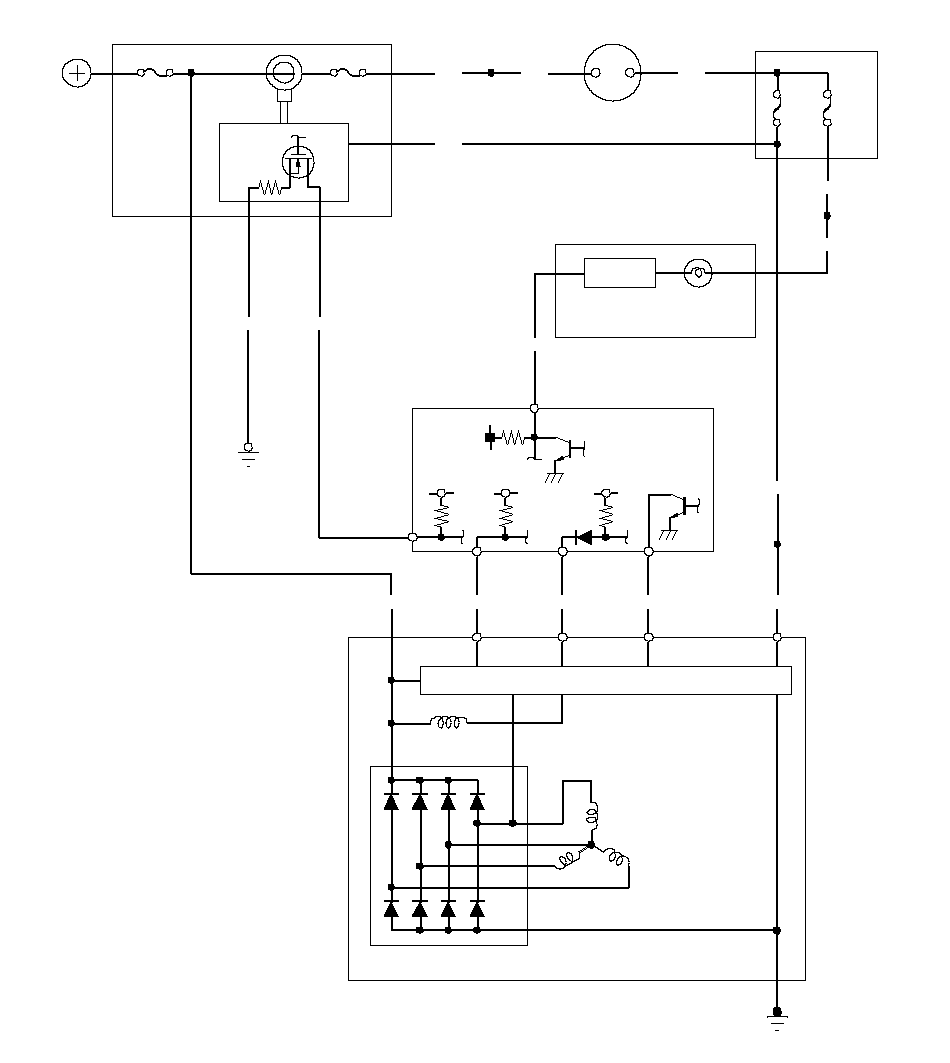

Электрическая схема системы зарядки аккумулятора
Применимость для следующих годов выпуска и кузовов: 2005, 2006, BE3
RED
WHT
BRN
YEL
(7,5 A)
№ 9
IG
C
L
FR
БЛОК ELD
ELD
МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ
ЗАМОК ЗАЖИГАНИЯ
BAT
IG1
ЕСМ
ALTF
ALTL
ALTC
SEFMJ
BRN
CPU
YEL
1
BLK/YEL (Черно-желтый)
№ 2 (50 A)
BLK
ГЕНЕРАТОР
ПРЕОБРАЗОВАТЕЛЬ
№ 8
(7,5 A)
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
YEL
РЕГУЛЯТОР НАПРЯЖЕНИЯ
2
3
4
B
BLK
G301
БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
GRN
№ 1 (100 A)
ORN
WHT/RED (Бело-красный)
WHT/GRN (Бело-зеленый)
WHT/BLU (бело-синий)
БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
ИНДИКАТОР
СИСТЕМЫ
ЗАРЯДКИ
}
