Перечень расположения компонентов системы подачи топлива

Применимость для следующих годов выпуска и кузовов: 2005, 2006, BE1

ТОПЛИВНЫЙ НАСОС
Поиск неисправности в электрической цепи,

Замена,

ТОПЛИВНЫЙ ФИЛЬТР
Замена,

ПЕРЕДАЮЩИЙ БЛОК ИЗМЕРИТЕЛЯ УРОВНЯ ТОПЛИВА

РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
Замена,

ТОПЛИВНЫЙ БАК
Замена,

КРЫШКА
ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА

ТОПЛИВНАЯ ТРУБКА/

БЫСТРОРАЗЪЕМНОЕ
СОЕДИНЕНИЕ ТРУБОПРОВОДОВ
Предосторожность,
Снятие,
Установка,

ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНАЯ
РАМПА

ТРУБОПРОВОД ПОДАЧИ
ТОПЛИВА

ИСПАРИТЕЛЬНЫЙ ТРУБОПРОВОД ПАРОВ ТОПЛИВА

ТОПЛИВНАЯ ТРУБКА/

БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ
Предосторожность,
Снятие,
Установка,

}

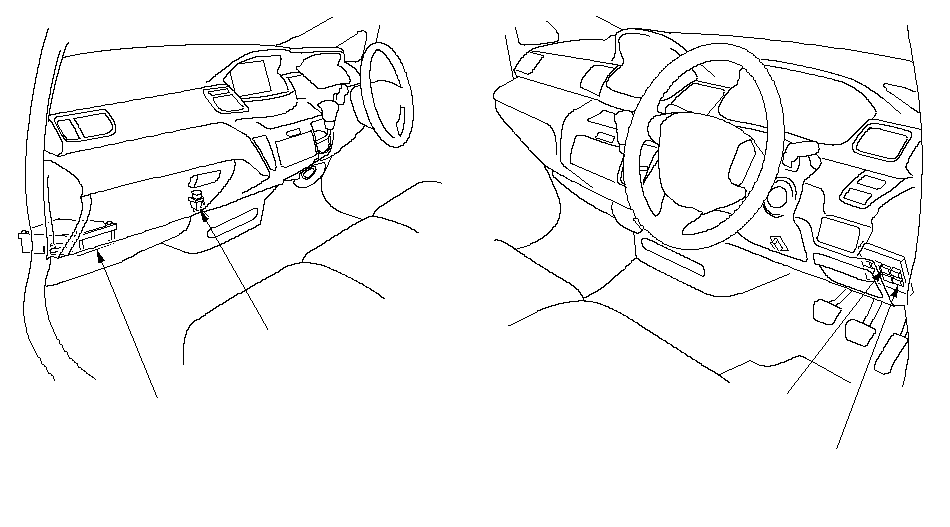

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

ГЛАВНОЕ РЕЛЕ 2
МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

ГЛАВНОЕ РЕЛЕ 1
МОДУЛЯ PGM-FI (FI MAIN)

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
Замена,

*: На рисунке показана модель автомобиля с ПРК.

*: На рисунке показана модель автомобиля с ПРК.

}
