Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2005, 2006, BE1

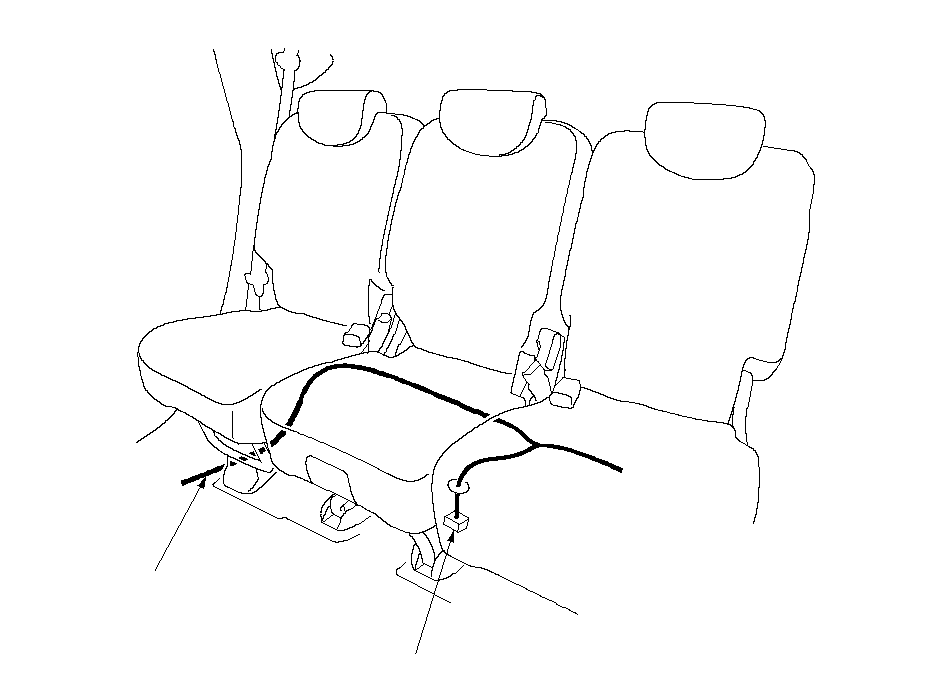

ЭЛЕКТРОПРОВОДКА
ПРАВОЙ ПОЛОВИНЫ

Автомобили с ПРК

}

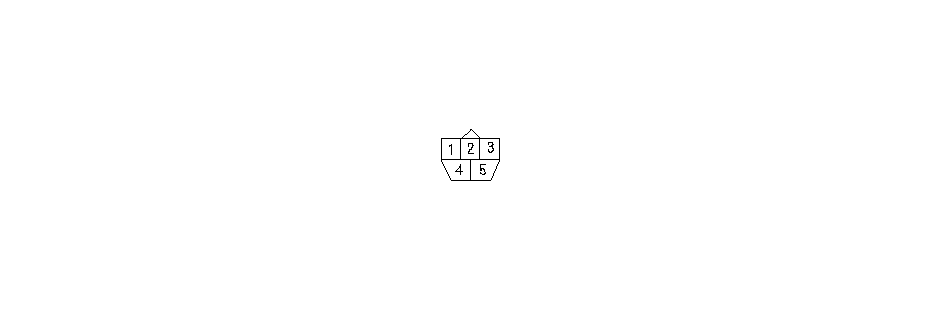

ТОПЛИВНЫЙ НАСОС
(1)

ПРИМЕЧАНИЕ:

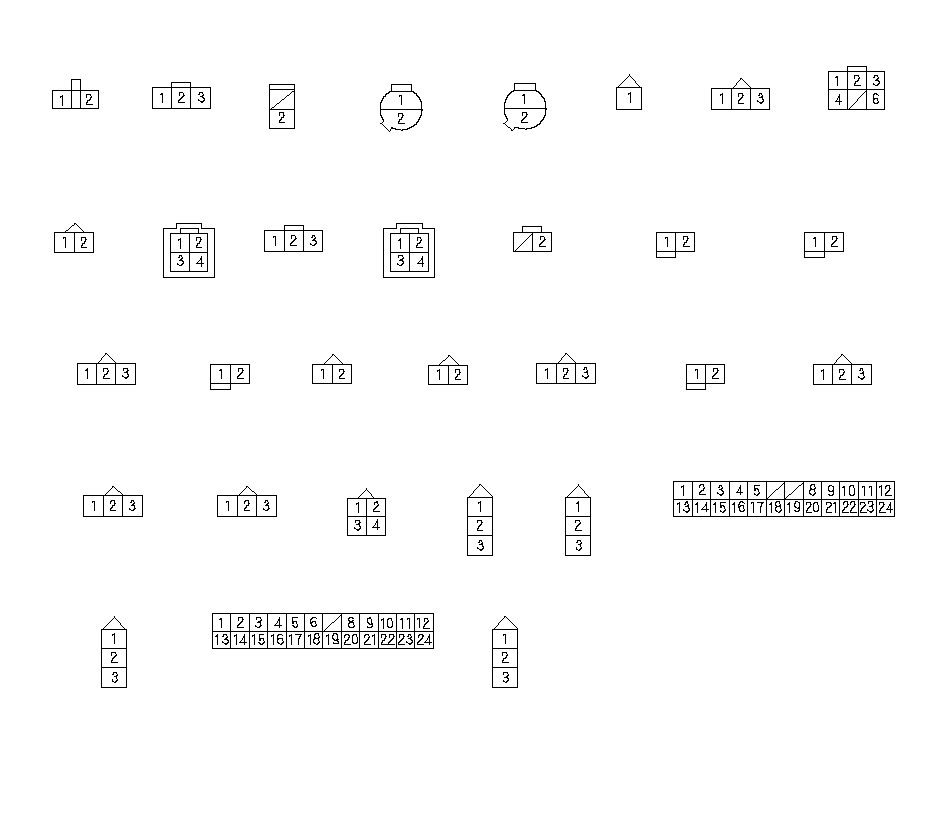

· Разъем с клеммами-входами (двойной контур): вид со стороны охватывающих клемм-выходов
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

Схема цепи компьютера ЕСМ (продолжение)

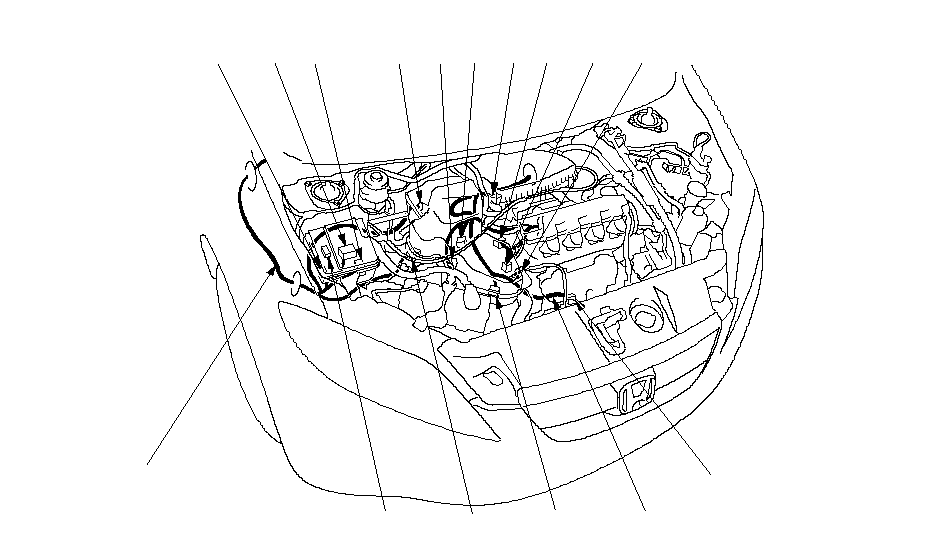

G101

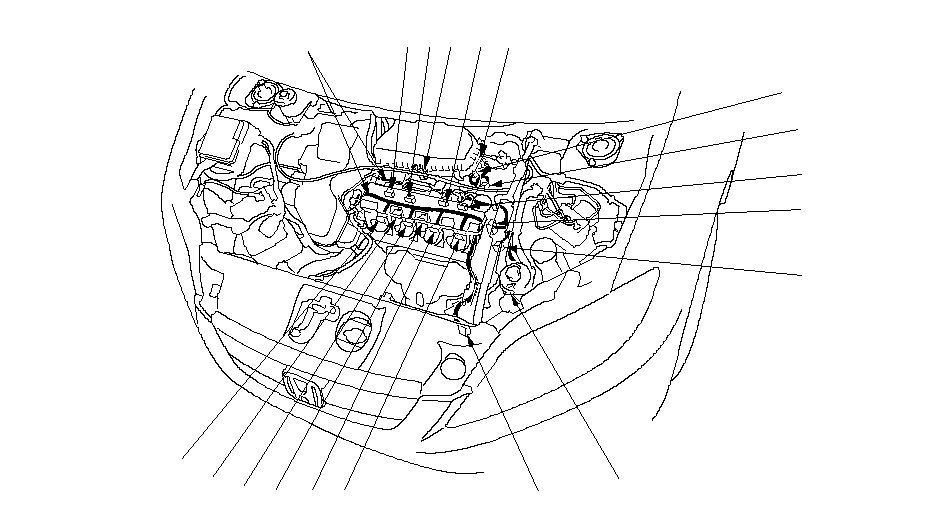

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

Автомобили с ПРК

}

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

}

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (1)
В МОТОРНОМ
ОТСЕКЕ

ELD (2)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ (3)
В МОТОРНОМ
ОТСЕКЕ

ВЫКЛЮЧАТЕЛЬ PSP
(4)

КОНТАКТНЫЙ
ДАТЧИК
ДАВЛЕНИЯ
МАСЛА
VTEC (5)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН (6)
РЕГУЛИРОВАНИЯ
ПОДАЧИ
МАСЛА В СИСТЕМУ VTC

IACV (7)

КЛАПАН EGR
(8)

ДАТЧИК ECT
(9)

ГЛАВНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 1)
(10)

VSS (11)

ВТОРИЧНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2)
(12)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА
(13)

ИНЖЕКТОР № 4
(14)

ИНЖЕКТОР № 3
(15)

ПОЗИЦИОННЫЙ
ДАТЧИК
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ (TP)
(16)

ИНЖЕКТОР № 2
(17)

ДАТЧИК
ТЕМПЕРАТУРЫ
ВОЗДУХА НА
ВПУСКЕ (IAT)
(18)

КЛАПАН
ПРОДУВКИ
БАЧКА
АБСОРБЕРА
EVAP (19)

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА
ВО ВПУСКНОМ
КОЛЛЕКТОРЕ (MAР)
(20)

ИНЖЕКТОР № 1
(21)

ДАТЧИК ДЕТОНАЦИИ
(22)

ДАТЧИК СМР
(23)

ДАТЧИК CKP
(24)

ГЕНЕРАТОР
(25)

КАТУШКА
ЗАЖИГАНИЯ № 1
(26)

КАТУШКА
ЗАЖИГАНИЯ № 2
(27)

24-КОНТАКТНЫЙ (24Р) ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (28)

КАТУШКА
ЗАЖИГАНИЯ № 3
(29)

24-КОНТАКТНЫЙ (24Р)
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (30)

КАТУШКА
ЗАЖИГАНИЯ № 4
(31)

}

Схема цепи компьютера ЕСМ (продолжение)

ЭЛЕКТРОПРОВОДКА
ПРАВОЙ ПОЛОВИНЫ

ПРАВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

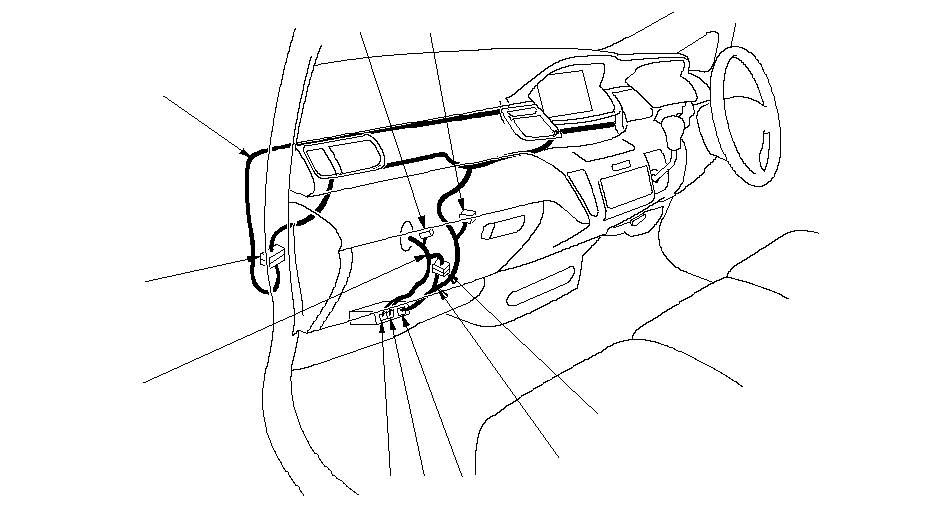

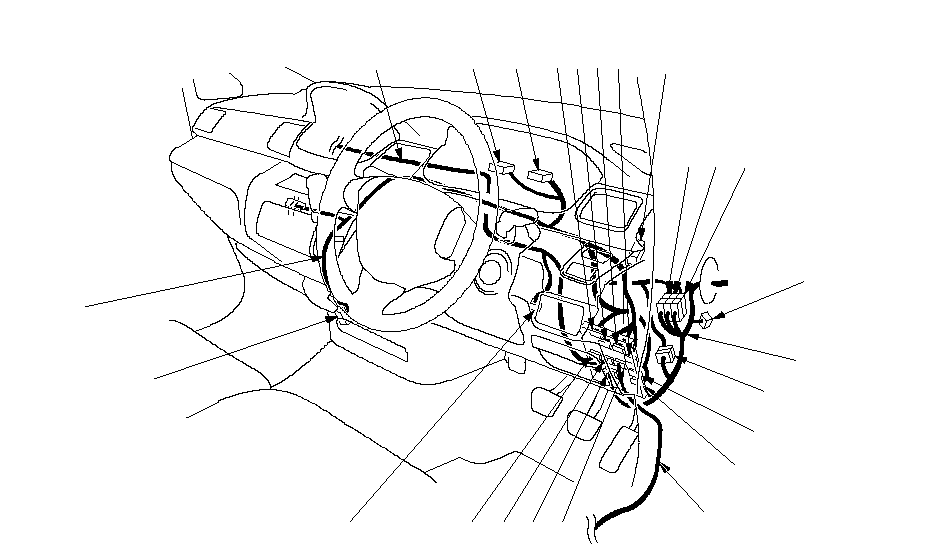

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

ЦЕНТРАЛЬНЫЙ
ЖГУТ ПРОВОДОВ

Автомобили с ПРК

}

ЦЕНТРАЛЬНЫЙ
ЖГУТ ПРОВОДОВ

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЭЛЕКТРОПРОВОДКА
ПАНЕЛИ УПРАВЛЕНИЯ А

}

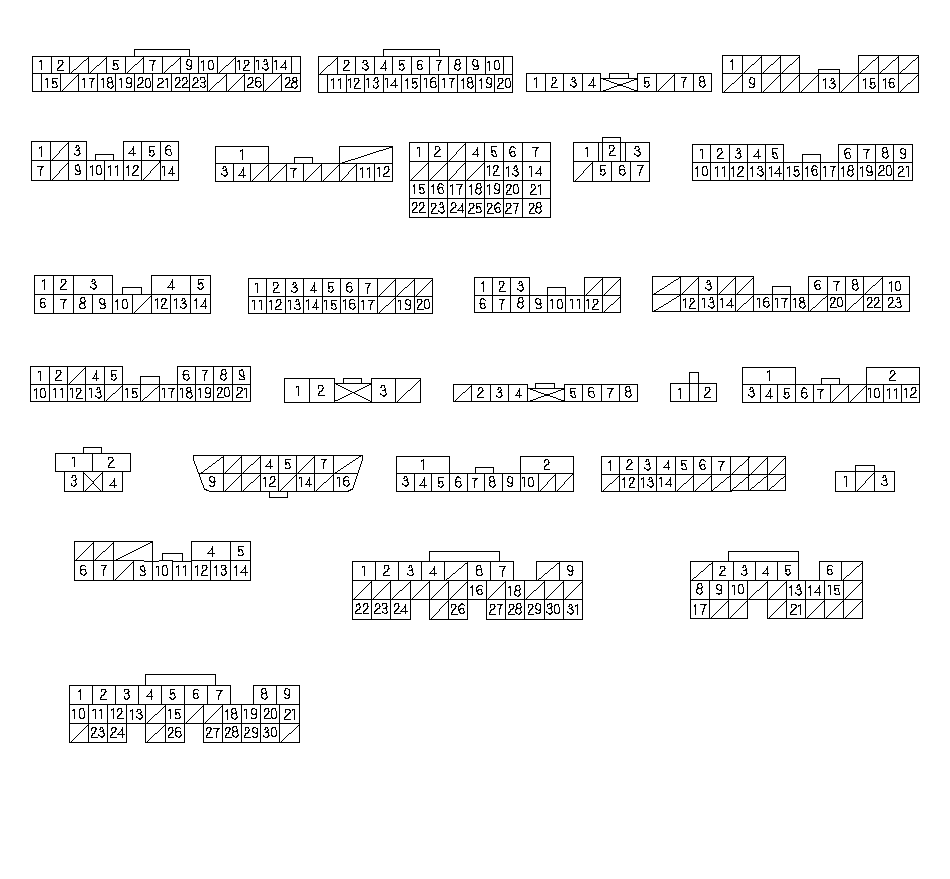

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (24)

БЛОК ECM Е (25)

БЛОК ECM В (26)

БЛОК ECM А (27)

ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (19)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(20)*

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (21)

ИНЕРЦИОННЫЙ
ВЫКЛЮЧАТЕЛЬ
(23)

20-КОНТАКТНЫЙ
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (22)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (10)

20-КОНТАКТНЫЙ
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (11)

13-КОНТАКТНЫЙ РАЗЪЕМ (12)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (14)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (6)

28-КОНТАКТНЫЙ (28Р)
ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ (7)

7-КОНТАКТНЫЙ (7Р) РАЗЪЕМ
(8)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

21-КОНТАКТНЫЙ РАЗЪЕМ (9)

ДАТЧИК В (1)

ДАТЧИК А (2)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (3)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (4)

}
