Описание системы блокировки включения заднего хода МКП

На скорости автомобиля 20 км/ч и выше сигнал от датчика скорости автомобиля (VSS) активизирует , электромагнитный датчик блокировки включения заднего хода, который задвигает стопорный кулачок B в закрытое положение. В результате рычаг выбора передач не может повернуться положение заднего хода, делая невозможным блокировку шестерни заднего хода. На скорости автомобиля 15 км/ч и ниже сигнал от датчика скорости автомобиля (VSS), выключая таким образом электромагнитный датчик блокировки включения заднего хода. Стопорная возвратная пружина оттягивает стопорный кулачок В назад, позволяя рычагу выбора передач двигаться свободно, что позволяет включить шестерню заднего хода.

Скорость автомобиля	Блокиратор	Выбор заднего хода
Выше 20 км/ч	ON	Не позволяется
Ниже 15 км/ч	OFF	OK
IG-S/W OFF (В положении "выключено")	OFF	OK

Выбор 5-ой/6-ой передачи

Выбор передачи заднего хода

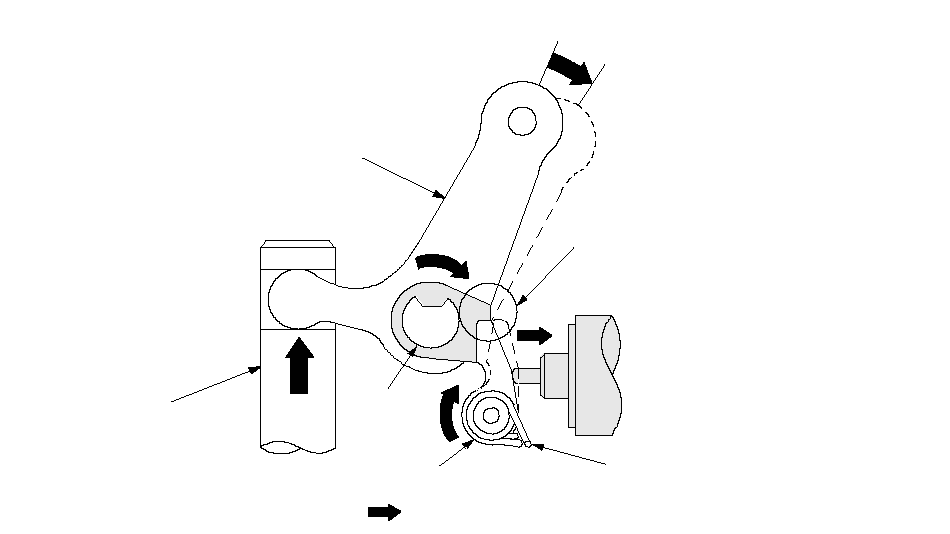

Рычаг выбора

Рычаг изменения передач

Выберите
стопорный
кулачок А

Выберите стопорный кулачок В

Выберите стопорную возвратную пружину

Направление выбора заднего хода

Зафиксированное положение

Блокиратор ВЫКЛ.

}
