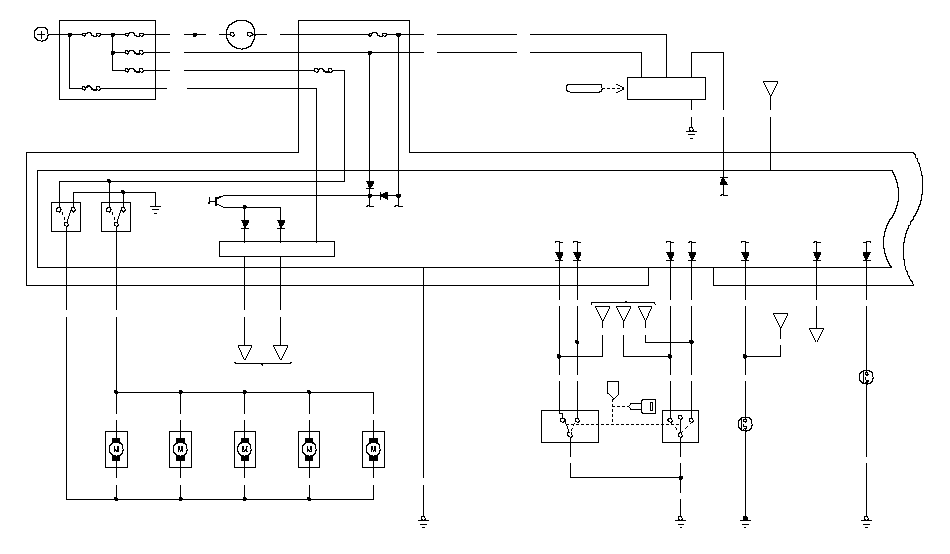

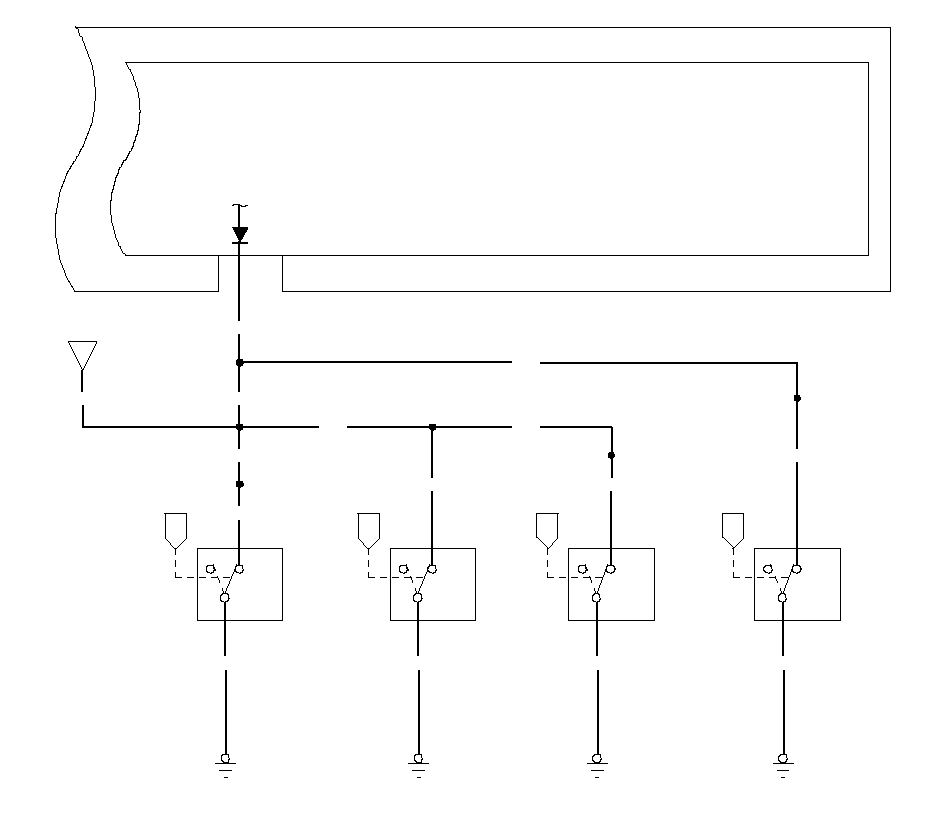

Электрическая схема системы электрических замков дверей с дистанционным управлением - без механизма суперблокировки

·

·

·

·

·

·

RED

B15

B8

BLK

BLK

9

10

8

БЛОК УПРАВЛЕНИЯ ОХРАННОЙ
СИГНАЛИЗАЦИЕЙ

PNK

WHT

RED

YEL

ORN

RED

WHT

A15

A2

ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ

A19

A5

A10

A9

A7

RED

BRN

GRN

GRN

RED

BRN

WHT

3

ПЕРЕДАТЧИК

5

2

1

ПРИЕМНОЕ УСТРОЙСТВО
СИСТЕМЫ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

BLK

G503

PUR

ЗАКРЫТЬ

UN−

BLK

G451

КЛЮЧ

ЗАКРЫТЬ

YEL

6

7

5

PNK

G501

BLK

1

2

GRN

BLU

ДАТЧИК
ЗАМКА
ЗАЖИГАНИЯ
(Замкнут:
Ключ вставлен)

ДАТЧИК
ОТКРЫТОЙ ДВЕРИ
ВОДИТЕЛЯ
(Замкнут:
Дверь открыта)

БЛОК
УПРАВЛЕНИЯ
ОХРАННОЙ
СИГНАЛИЗАЦИЕЙ

ВЫКЛЮЧАТЕЛЬ
ЦИЛИНДРА
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

КНОПКА
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

КНОПКА БЛОКИРОВКИ
ДВЕРИ

ЗАЩЕЛКА ЗАМКА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

ВЫКЛЮЧАТЕЛЬ ЗАМКА
ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ ЗАМКА
ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ВЫКЛЮЧАТЕЛЬ
ЗАМКА ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА

·

·

·

ПОТОЛОЧНЫЙ ПЛАФОН

ПЛАФОН МЕСТНОГО ОСВЕЩЕНИЯ

IGNITION KEY LIGHT (Подсветка ключа в замке зажигания)

BLK

A16

G501

BLU

№ 2 (OP) (50 A)

A13

A18

A17

A8

A21

УКАЗАТЕЛЬ ПОВОРОТОВ

LT GRN

ЦЕПЬ ВКЛЮЧЕНИЯ СИГНАЛА ПОВОРОТА/
АВАРИЙНОГО СИГНАЛА

PUR

YEL

PUR

YEL

PUR

YEL

PUR

YEL

1

2

2

1

4

3

2

1

3

4

WHT

BRN

PUR

YEL

ЗАКРЫТЬ

ОТКРЫТЬ

BLU

BLU

LT BLU

№ 16 (15 A)

№ 22 (20 A)

BLU

ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ−ПОД ПАНЕЛЬЮ ПРИБОРОВ

№ 9 (7,5 A)

WHT

YEL

WHT

BAT

IG1

ЗАМОК ЗАЖИГАНИЯ

БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

№ 2 (IG) (50 A)

№ 23 (10 A)

GRN

№ 1 (100 A)

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ВОДИТЕЛЯ

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ЗАМКА ДВЕРИ
ПЕРЕДНЕГО
ПАССАЖИРА

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ЛЕВОЙ
ЗАДНЕЙ ДВЕРИ

ИСПОЛНИТЕЛЬНЫЙ
МЕХАНИЗМ
БЛОКИРОВКИ
ПРАВОЙ
ЗАДНЕЙ ДВЕРИ

ПЕРЕКЛЮЧАТЕЛЬ
ЗАМКА
ДВЕРИ
БАГАЖНОГО
ОТДЕЛЕНИЯ

ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ

B16

G451

GRY

GRY

9

10

BLK

BLK

5

6

G601

BLK

10

9

G601

BLK

2

3

G701

GRY

BRN

BRN

BRN

BRN

BLU

BLU

BRN

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ДВЕРИ
ПАССАЖИРА
СПЕРЕДИ

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ЛЕВОЙ
ЗАДНЕЙ
ДВЕРИ

ОТ
ПИРАНИЕ

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ОТ
ПИРАНИЕ

КНОПКА
БЛОКИРОВКИ
ДВЕРИ

ОТ
ПИРАНИЕ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ЗАМКА
ПРАВОЙ
ЗАДНЕЙ
ДВЕРИ

ВЫКЛЮЧАТЕЛЬ
КНОПКИ
БЛОКИРОВКИ
ДВЕРИ
БАГАЖНОГО
ОТДЕЛЕНИЯ

GRY

БЛОК УПРАВЛЕНИЯ
ОХРАННОЙ СИГНАЛИЗАЦИЕЙ
