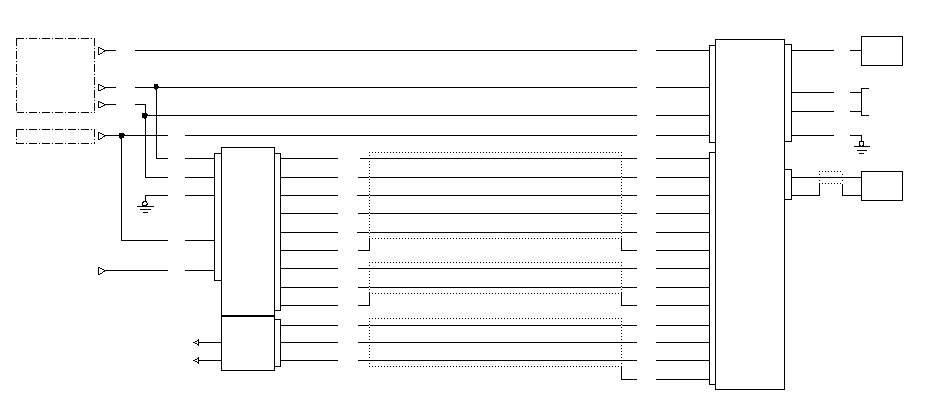

Электрическая схема системы навигации
Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ
ПРЕДОХРАНИТЕЛЬ
№ 28 (7,5 A)
ПРЕДОХРАНИТЕЛЬ
№ 24 (15 A)
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
БЛОК РЕЛЕ
PUR
SH DISP BUS
DISP BUS (−)
G503
YEL
BLK
ACC
2
+B
1
GND
10
БЛОК ДИСПЛЕЯ
(внутри блока
центрального
модуля)
8
R SIG
9
G SIG
18
B SIG
19
C SIG
17
GND SIG
20
SH SIG
5
DISP BUS (+)
15
14
АУДИОСИСТЕМА
ДИНАМИК
LF (ЛЕВЫЙ ПЕРЕДНИЙ)
ДИНАМИК
RF (ПРАВЫЙ ПЕРЕДНИЙ)
LF SP
RF SP
RG L (+)
13
GND RG
11
BACK LT
B7
ACC
B2
+B
B1
ILL+
B5
R SIG
A1
G SIG
A2
B SIG
A11
C SIG
A12
GND SIG
A13
SH SIG
A3
DISP BUS (+)
A10
DISP BUS (−)
A20
SH DISP BUS
A9
RG L (+)
A14
GND RG
A15
SH RG
A5
БЛОК
СИСТЕМЫ
НАВИГАЦИИ
VSP
B8
DIAG P
B9
PNK
DIAG N
B10
РАЗЪЕМ ДЛЯ ПРОВЕРКИ
СИСТЕМЫ НАВИГАЦИИ
ECM
(СИГНАЛ
СКОРОСТИ
АВТОМОБИЛЯ)
GND
B4
BLK
G601
РАЗЪЕМ
АНТЕННЫ GPS
GPS
1
SH GPS
2
АНТЕННА
GPS
WHT
BLU
YEL
BRN
GRN
PNK
PUR
BRN
GRN
GRY
ПРЕДОХРАНИТЕЛЬ
№ 6 (7,5 A)
BRN
GRY
BRN
GRY
12
ILL (+)
RG R(+)
12
GRN
RED
GRY
GRN
BLU
YEL
BRN
YEL
GRY
WHT
BLU
YEL
GRN
RED
GRY
GRN
YEL
BLU
GRY
A4
RG R(+)
WHT
BRN
YEL
RED
ILL (−)
11
РЕГУЛЯТОР
ЯРКОСТИ ОСВЕЩЕНИЯ
ПАНЕЛИ ПРИБОРОВ
}
