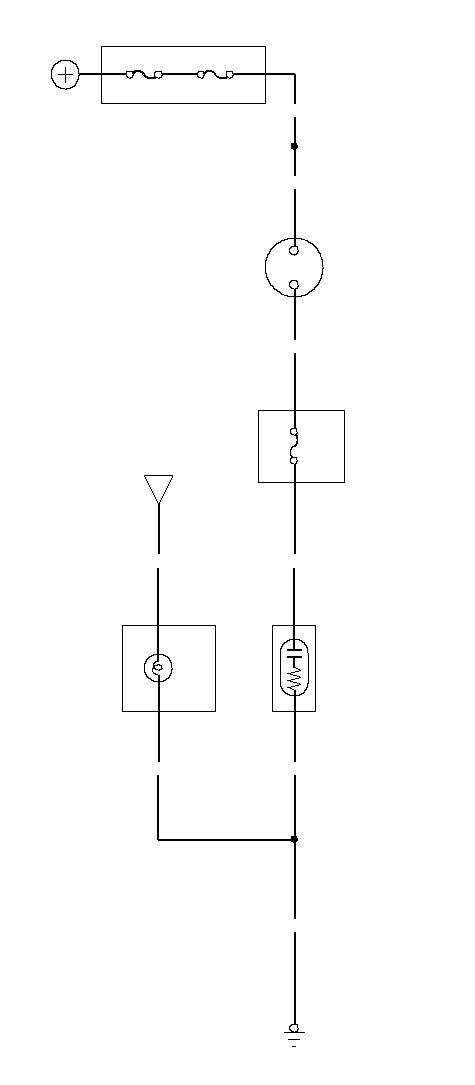

Электрическая схема цепи прикуривателя

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5

БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

BLK

WHT

ACC

GRY

СВЕТ

(1,4 Вт)

BLK

G401

№ 2 (IG) (50 A)

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

№ 1 (100 A)

BAT

GRN

(15 A)

№ 27

BLU

YEL

ЗАМОК
ЗАЖИГАНИЯ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

РЕЛЕ
ЗАДНИХ ФОНАРЕЙ

ПЕПЕЛЬНИЦА

ПРИКУРИВАТЕЛЬ

}
