Описание системы климат-контроля - Система кондиционера

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5

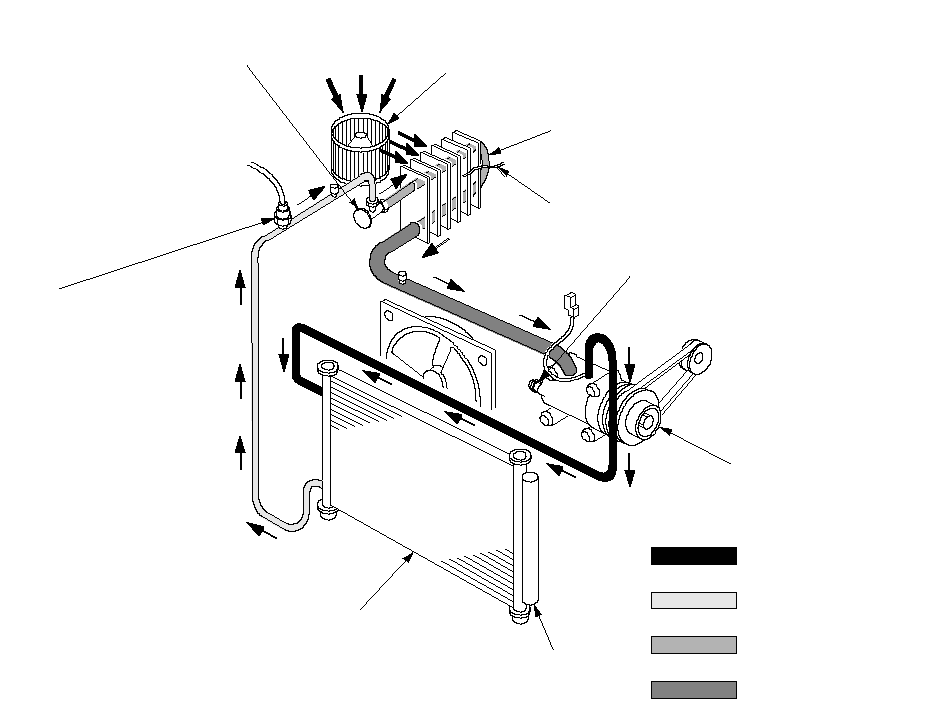

Система кондиционирования воздуха обеспечивает охлаждение салона автомобиля засчет циркуляции хладагента в системе.

КЛАПАН РАСШИРИТЕЛЯ
(Отмеряет необходимое количество
хладагента, заливаемого в испаритель)

Ресивер/поглотитель влаги
(Задерживает засорения и
очищает от влаги)

КОМПРЕССОР
(Всасывание и сжатие)

КОНДЕНСАТОР
(Излучение тепла)

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА
Если уровень хладагента ниже
196 kPa (2,0 кгс/см²)
или выше 3.140 kPa (32 кгс/см², ),
переключатель давления кондиционера
размыкает цепь
выключателя кондиционера и
останавливает
работу кондиционера, чтобы защитить
компрессор кондиционера.

ВЕНТИЛЯТОР ОТОПИТЕЛЯ

ИСПАРИТЕЛЬ
(Поглощение тепла)

ДАТЧИК ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ

ВЫПУСКНОЙ КЛАПАН
(Снижает давление в компрессоре кондиционера,
когда оно слишком высокое)

ПАРЫ ВЫСОКОГО ДАВЛЕНИЯ

ЖИДКОСТЬ ВЫСОКОГО ДАВЛЕНИЯ

ЖИДКОСТЬ НИЗКОГО ДАВЛЕНИЯ

ПАРЫ НИЗКОГО ДАВЛЕНИЯ

}

В этом автомобиле используется хладагент HFC-134a (R-134a), не содержащий фреона. Обратите внимание на следующие особенности обслуживания.

Запрещается смешивать хладагенты CFC-12 (R-12) и HFC-134a (R-134a). Они не совместимы.
Для смазки компрессора кондиционера используйте только масло на базе полиалкиленгликоля (PAG) DENSO ND-OIL 8, предназначенное для работы с хладагентом R-134a. Смешивание этого рекомендованного компрессорного масла (PAG) с любым другим компрессорным маслом приведет к выходу кодиционера из строя.
Все части системы кондиционирования (компрессор A/C, трубопроводы контуров давления и всасывания, испаритель, конденсатор, ресивер с обезвоживателем, редуктор, уплотнительные кольца) предназначены для работы с хладагентом R-134a. Не заменяйте их деталями, предназначенными для работы с хладагентом R-12.
Для проверки герметичности системы пользуйтесь галогенным детектором утечек газа для хладагента R-134a.
Используйте переходник вакуумного насоса, который снабжен обратным клапаном для предотвращения обратной утечки масла вакуумного насоса.
Разберите комплекты маноментра коллектора (давления, шлангов, соединений) для хладагентов R-12 и R-134a. Не перепутайте их.
