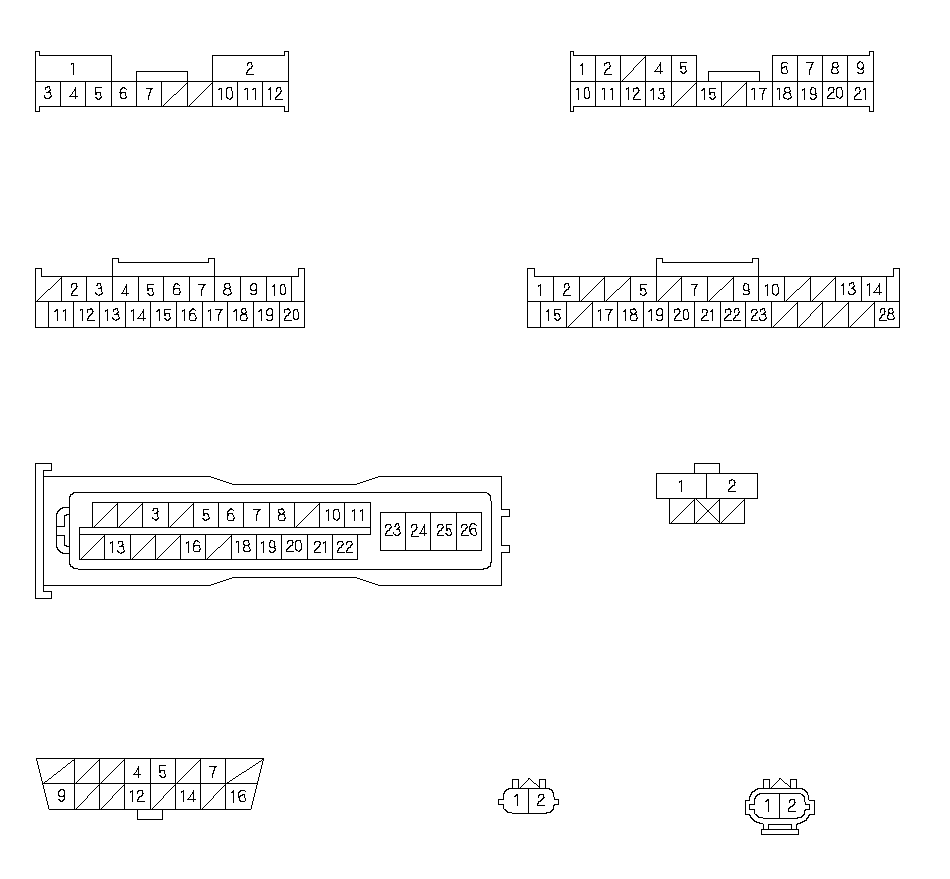

Разъемы электронного блока ABS

Применимость для следующих годов выпуска и кузовов: 2005, 2006, 2007, BE1, BE3, BE5

4Р ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ
ТОРМОЗНОЙ ПЕДАЛИ

12-КОНТАКТНЫЙ (2Р) РАЗЪЕМ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

26-КОНТАКТНЫЙ РАЗЪЕМ БЛОКА ABS

Сторона проводов клемм-выходов

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (16-КОНТАКТНЫЙ 16Р )

Сторона разъема клемм-выходов

Сторона клемм-входов

ЗАДНИЙ

2Р РАЗЪЕМ ДАТЧИКА КОЛЕСА

21-КОНТАКТНЫЙ (21Р)
РАЗЪЕМ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

20-КОНТАКТНЫЙ (20Р) РАЗЪЕМ А ПАНЕЛИ ПРИБОРОВ

28-КОНТАКТНЫЙ РАЗЪЕМ В ПАНЕЛИ ПРИБОРОВ

ПЕРЕД

Сторона проводов клемм-выходов

}
