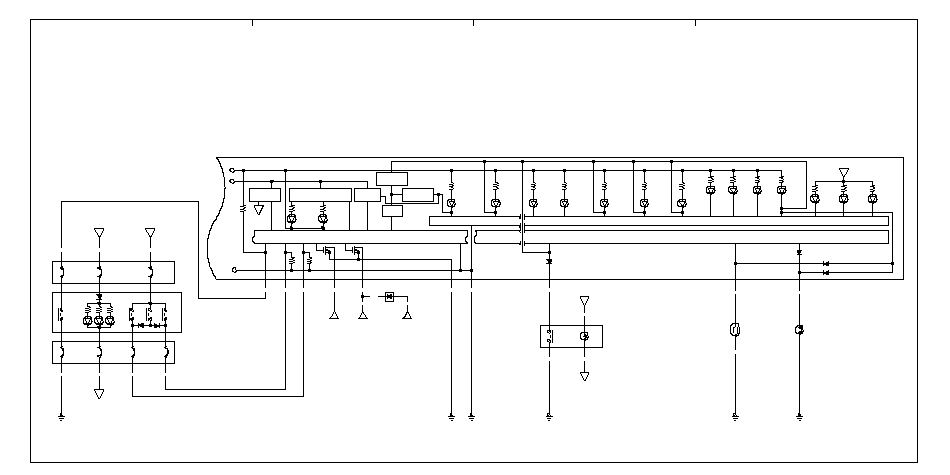

Схема электропроводки

A

B

C

D

5

5

Модуль управления панелью приборов (тахометр)

·

·

ПЕРЕКЛЮЧАТЕЛЬ−ГОЛОСОВОГО
УПРАВЛЕНИЯ СИСТЕМЫ HFT (14−D)

ПЕРЕКЛЮЧАТЕЛЬ ГОЛОСОВОГО
УПРАВЛЕНИЯ (14−В)

·

·

ПОДСВЕТКА ДИСТАНЦИОННОГО
ВЫКЛЮЧАТЕЛЯ РАДИО (13−А)

·

·

·

·

БЛОК УПРАВЛЕНИЯ КЛИМАТ-
КОНТРОЛЕМ (9−С)

ПОДСВЕТКА ДАТЧИКА
ВЫКЛЮЧЕННОЙ СИСТЕМЫ VSA (5−С)

ДИОД

A

ORN

G401

BLK

LT BLU

97

99

98

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ИНДИКАТОРА

ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

RED

C

B

A

GRY

LT GRN

PUR

·

BLK

BLK

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ИНДИКАТОРА

G502

·

G503

ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

A

·

·

·

·

BLU

·

·

·

·

·

·

RED

PUR

PUR

·

·

·

·

*2 : БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ−ПОД ПАНЕЛЬЮ ПРИБОРОВ

*1 : БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

96

ОСВЕЩЕНИЕ

G403

GRY

YEL

RED

BLK

97

ORN

GRY

LT GRN

79

*2

28

27

29

16

15

14

13

10

9

*2

79

GRY

2

4

1

5

СВЕТ

BLK

G403

97

RED

11

YEL

·

·

·

*4

·

*3

*3 : С охранной сигнализацией

*4 : Без охранной сигнализации

ПОДСВЕТКА ПЕРЕКЛЮЧАТЕЛЯ
ПОЛОЖЕНИЙ
SELECT/RESET/INFORMATION (4−C)

СВЕТОВОЙ
ИНДИКАТОР
(LED)
СИСТЕМЫ
ЗАРЯДКИ

ИНДИКАТОР (LED)
НИЗКОГО
ДАВЛЕНИЯ
МАСЛА

ИНДИКАТОР
(LED)
РЕМНЯ
БЕЗОПАСНОСТИ

СВЕТОВОЙ
ИНДИКАТОР
(LED)
ТОРМОЗНОЙ
СИСТЕМЫ

ИНДИКАТОР
(LED)
ВКЛЮЧЕНИЯ
СВЕТА

ЦЕПЬ −ЗАТЕМНЕНИЯ СВЕТА/ПРОТИВОТУМАННЫХ
ФОНАРЕЙ (5−A)

ИНДИКАТОР
ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ
ФОНАРЕЙ
(LED)

ИНДИКАТОР
ЗАДНИХ
ПРОТИВОТУМАННЫХ
ФОНАРЕЙ
(LED)

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ
(Замкнут:
поплавок в нижнем положении)
(Открыт:
поплавок в верхнем положении)

ДАТЧИК
СТОЯНОЧНОГО
ТОРМОЗА
(замкнут :
рычаг поднят)

ПОДСВЕТКА ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ
(7−В)

АУДИОБЛОК
(13−A)

АУДИОБЛОК
(13−D)

НАРУЖНОЕ
ОСВЕЩЕНИЕ
(7−B)

ИНДИКАТОР
ВКЛЮЧЕНИЯ
VSA
(LED)

ИНДИКАТОР
(LED)
VSA

ИНДИКАТОР
(LED)
ОХРАННОЙ
СИГНАЛИЗАЦИИ

ИНДИКАТОР
(LED)
ABS

ИНДИКАТОР
(LED)
НИЗКОГО
УРОВНЯ
ТОПЛИВА

ИНДИКАТОР
(LED)
EPS

ДАТЧИК
ВЫКЛЮЧЕННОЙ
СИСТЕМЫ VSA

СХЕМА ЗАТЕМНЕНИЯ
КРУИЗ-КОНТРОЛЯ

ИНДИКАТОР −
ВКЛЮЧЕННОГО
ОСВЕЩЕНИЯ
(5−D)

СХЕМА ЗАТЕМНЕНИЯ
СВЕТА/
ПРОТИВОТУМАННЫХ
ФОНАРЕЙ

ГЛАВНЫЙ
ИНДИКАТОР
СИСТЕМЫ
КРУИЗ-
КОНТРОЛЯ
(LED)

РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ

ОТКАЗОУСТОЙЧИВАЯ
ЦЕПЬ

ЦЕПЬ
ПРИНУДИТЕЛЬНОГО
ВКЛЮЧЕНИЯ

ЦЕПЬ
ПРИНУДИТЕЛЬНОГО
ВЫКЛЮЧЕНИЯ

СВЕТОВОЙ
ИНДИКАТОР
НЕИСПРАВНОСТИ
(MIL)
(LED)

ПОДСВЕТКА ПЕРЕКЛЮЧАТЕЛЯ
ПОЗИЦИЙ SET/RESUME/
CANCEL ОСНОВНОГО
ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ
(5−A)

ПОДСВЕТКА
ВЫКЛЮЧАТЕЛЯ
ОБОГРЕВАТЕЛЯ
СИДЕНИЙ
(9−A, B)

ПОДСВЕТКА
ПЕРЕКЛЮЧАТЕЛЯ
СОЛНЦЕЗАЩИТНОГО
КОЗЫРЬКА
(11−D)

ГЛАВНЫЙ
ИНДИКАТОР
СИСТЕМЫ
КРУИЗ-
КОНТРОЛЯ
(LED)

MICU
(ЦЕПЬ ЗВУКОВОГО СИГНАЛА)
(10−C)

CRUISE
CONTROL
MAIN
(Основной
выключатель
круиз-
контроля)

DECEL/
SET

СОЕДИНИТЕЛЬНЫЕ
ПРОВОДА

RES/
ACCEL

CAN−
CEL

КОМБИНИРОВАННЫЙ
ВЫКЛЮЧАТЕЛЬ
КРУИЗ-
КОНТРОЛЯ

РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ
(5−B)

СОЕДИНИТЕЛЬНЫЕ
ПРОВОДА

ПРЕДОХРАНИТЕЛЬ
№ 14
(7,5 A) (2−D)

ПРЕДОХРАНИТЕЛЬ
№ 14
(7,5 A) (2−D)

РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ
(5−B)

ПОДСВЕТКА
ВЫКЛЮЧАТЕЛЯ
РЕГУЛЯТОРА
НАПРАВЛЕНИЯ
СВЕТА ФАР
(6−С)

РЕЛЕ ЗВУКОВОГО СИГНАЛА
(12−A)
