Руководство по обслуживанию и ремонту Honda Civic 3D
8 поколения


Honda Civic Civic 3D

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

  • Схема электропроводки


    Expansion / Cuts down an image.

    A

    B

    C

    D

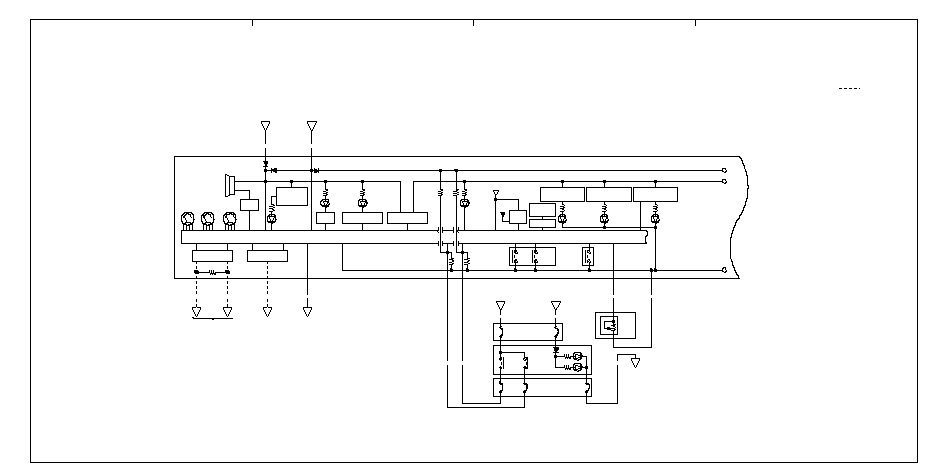

    Модуль управления панелью приборов (тахометр)

    4

    4

    (LED)

    *2

    97

    79

    96

    СВЕТ (LEDx2)

    5 В

    (LED)

    (LED)

    (LED)

    GRN

    ORN

    ORN

    GRY

    ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

    RED

    LT BLU

    GRN

    ПРИВОД LCD

    94

    90

    89

    ТАХОМЕТР

    WHT

    RED

    ЗВУКОВОЙ СИГНАЛИЗАТОР

    ·

    ·

    ·

    CANH

    CANL

    2,6 kΩ

    PNK

    ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

    ·

    *2 : БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ−ПОД ПАНЕЛЬЮ ПРИБОРОВ

    *1 : БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    A

    B

    C

    LT BLU

    WHT

    МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

    20

    *1

    : Линия связи

    *2

    45

    18

    17

    1

    19

    21

    20

    LT GRN

    95

    ·

    ·

    Блок MICU (10−D)

    ·

    ·

    ·

    ·

    ·

    ·

    ·

    ECM (3−D)

    Блок SRS (12−B)

    ·

    ·

    24

    25

    32

    33

    ·

    *3 : С охранной сигнализацией

    *4 : Без охранной сигнализации

    ·

    ·

    ·

    *4

    *3

    БЛОК −
    ИММОБИЛАЙЗЕРА
    ДИСТАНЦИОННОГО
    УПРАВЛЕНИЯ
    (8−А)

    ЦЕПЬ
    УПРАВЛЕНИЯ
    5 В

    ВКЛ/ВЫКЛ
    5 В

    МУЛЬТИИНФОРМАЦИОННЫЙ
    ДИСПЛЕЙ

    ИНДИКАТОР
    (LED)
    ИММОБИЛАЙЗЕРА

    СХЕМА УПРАВЛЕНИЯ
    ПОДСВЕТКОЙ
    И ЗАТЕМНЕНИЕМ
    ДЛЯ УКАЗАТЕЛЯ (БЕЛЫЙ)

    СХЕМА УПРАВЛЕНИЯ
    ПОДСВЕТКОЙ
    И ЗАТЕМНЕНИЕМ
    ДЛЯ УКАЗАТЕЛЯ (БЕЛЫЙ)

    СХЕМА УПРАВЛЕНИЯ
    ПОДСВЕТКОЙ
    И ЗАТЕМНЕНИЕМ
    ДЛЯ LCD (БЕЛЫЙ)

    ПЕРЕДАЮЩИЙ
    БЛОК
    ИЗМЕРИТЕЛЯ
    УРОВНЯ
    ТОПЛИВА

    БЛОК
    ТОПЛИВНОГО
    БАКА

    ПЕРЕКЛЮЧАТЕЛЬ
    СМЕНЫ ЕДИНИЦ
    миль/ч - км/ч

    РЕГУЛЯТОР
    ЯРКОСТИ
    ПОДСВЕТКИ
    ПАНЕЛИ
    УПРАВЛЕНИЯ

    ОСВЕЩЕНИЕ
    (−)

    ОСВЕЩЕНИЕ
    (+)

    Блок MICU
    (РЕЛЕ ЗВУКОВОГО СИГНАЛА)
    (10−C)

    ПРЕДОХРАНИТЕЛЬ
    № 14 (7,5 A) (2−D)

    ИНФОРМАЦИОННЫЙ
    ДАТЧИК

    ПЕРЕКЛЮЧАТЕЛЬ
    SELECT/
    RESET

    СОЕДИНИТЕЛЬНЫЕ
    ПРОВОДА

    СОЕДИНИТЕЛЬНЫЕ
    ПРОВОДА

    РЕГУЛЯТОР ЯРКОСТИ
    ПОДСВЕТКИ
    ПАНЕЛИ УПРАВЛЕНИЯ
    (5−B)

    ПЕРЕКЛЮЧАТЕЛЬ
    ВЫБОР/СБРОС/
    ИНФОРМАЦИЯ

    СТАБИЛИЗИРУЮЩАЯ ЦЕПЬ
    10 В

    ПРИВОДНАЯ
    ЦЕПЬ

    СХЕМА
    ЗАТЕМНЕНИЯ

    НАПОМИНАТЕЛЬ
    О СТОЯНОЧНОМ
    ТОРМОЗЕ

    НАПОМИНАТЕЛЬ
    О РЕМНЯХ
    БЕЗОПАСНОСТИ

    НАПОМИНАТЕЛЬ
    О КЛЮЧЕ ЗАЖИГАНИЯ

    ПРИЕМОПЕРЕДАТЧИК
    F−CAN

    ПРИЕМОПЕРЕДАТЧИК
    В−CAN

    ИНДИКАТОР
    (LED)
    ДАЛЬНЕГО
    СВЕТА

    НАПОМИНАТЕЛЬ
    О ВКЛЮЧЕННОМ
    ОСВЕЩЕНИИ

    УПРАВЛЕНИЕ
    ПОДСВЕТКОЙ и
    СХЕМА ЗАТЕМНЕНИЯ
    ДЛЯ
    ЖИДКОКРИСТАЛЛИЧЕСКОГО
    ДИСПЛЕЯ (ЖЕЛТЫЙ)

    СВЕТОВОЙ
    ИНДИКАТОР
    (LED)
    ОХРАННОЙ
    СИГНАЛИЗАЦИИ

    ЦЕПЬ ПРЕРЫВАНИЙ
    ИНДИКАТОРА СИСТЕМЫ
    БЕЗОПАСНОСТИ

    ИЗМЕРИТЕЛЬ
    УРОВНЯ
    ТОПЛИВА

    ИЗМЕРИТЕЛЬ
    УРОВНЯ
    ТЕМПЕРАТУРЫ

    ПРЕДОХРАНИТЕЛЬ
    № 16 (15 A)
    (1−С)

    ПРЕДОХРАНИТЕЛЬ
    № 10
    (7,5 A) (2−В)

    МОДУЛЬ УПРАВЛЕНИЯ
    ПРИБОРАМИ (СПИДОМЕТР)
    (6−A)

    БЛОК УПРАВЛЕНИЯ
    КЛИМАТ-КОНТРОЛЕМ (
    9−D)

    ДАТЧИК
    АВТОМАТИЧЕСКОГО
    ВКЛЮЧЕНИЯ СВЕТА/ДАТЧИК
    ДОЖДЯ
    (6−D)

    БЛОК
    УПРАВЛЕНИЯ
    HANDS−FREE
    (14−С)

    РАЗЪЕМ
    ПЕРЕДАЧИ ДАННЫХ
    (3−C)

    БЛОК УПРАВЛЕНИЯ−
    МОДУЛЯТОР VSA
    (11−B)

    БЛОК УПРАВЛЕНИЯ−
    МОДУЛЯТОР ABS
    (11−A)


    БЛОК УПРАВЛЕНИЯ EPS (11−С)

    ДАТЧИК −УГЛОВОГО
    УСКОРЕНИЯ
    (11−В)

    МОДУЛЬ УПРАВЛЕНИЯ
    ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ
    (15−D)

    РЕЛЕ ЗВУКОВОГО СИГНАЛА
    (12−A)

    }
