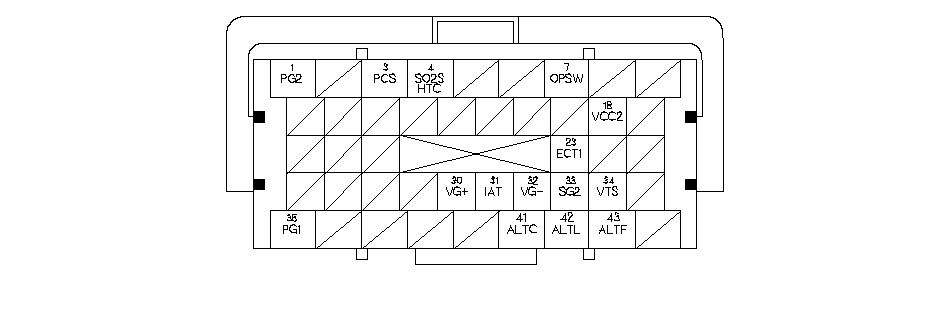

  • Входы и выходы блока ЕСМ на разъеме B (△) (44-контактном)

    Сторона разъема клемм-выходов

    }
    ПРИМЕЧАНИЕ: Номинальное напряжение аккумуляторной батареи составляет порядка 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    1
    BLK
    PG2 (ЗАЗЕМЛЕНИЕ)
    Заземление цепи для цепи блока ЕСМ
    Всегда меньше 1,0 В
    3
    YEL/BLU
    КЛАПАН ПРОДУВКИ БАЧКА АБСОРБЕРА ПАРОВ ТОПЛИВА (EVAP)
    Управляет клапаном продувки бачка абсорбера EVAP
    При работающем двигателе и температуре охлаждающей жидкости ниже 60 °C: напряжение аккумулятора
    При работающем двигателе и температуре охлаждающей жидкости выше 60 °C: управляемый режим
    4
    BLK/WHT
    SO2SHTC (ВТОРИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (ВТОРИЧНЫЙ HO2S) ОБОГРЕВАТЕЛЬ (ДАТЧИК 2))
    Управляет HO2S подогревателем вторичного подогреваемого кислородного датчика (датчика 2)
    При включенном зажигании в положении ON (II): напряжение аккумулятора
    При работе полностью прогретого двигателя: управляемый режим
    7
    YEL/RED
    OPSW (ДАТЧИК ДАВЛЕНИЯ МАСЛА)
    Определяет сигнал давления масла двигателя
    При выключенном зажигании: примерно 0 В
    При работающем двигателе: напряжение аккумулятора
    18
    YEL
    VCC2 (НАПРЯЖЕНИЕ ДАТЧИКА)
    Обеспечивает эталонное напряжение датчика
    При включенном зажигании в положении ON (II): примерно 5,0 В
    23
    RED/WHT
    ЕСТ1 (ДАТЧИК 1 ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ЕСТ))
    Определяет сигнал датчика 1 ЕСТ
    При включенном зажигании в положении ON (II): примерно 0,1−4,8 В(в зависимости от температуры охлаждающей жидкости)
