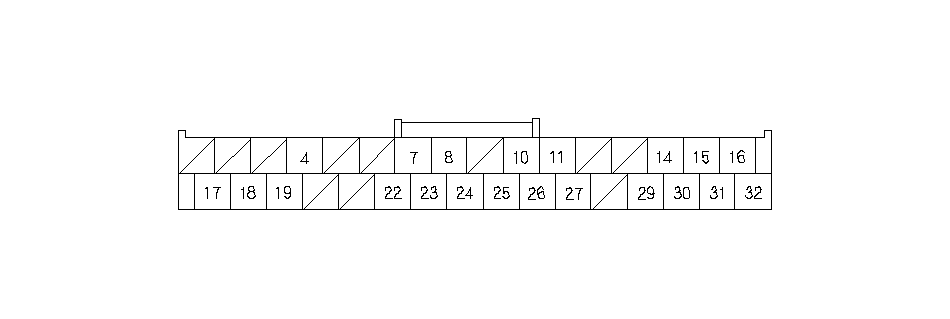

Входы и выходы блока управления отопителем
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
———
|
———
|
———
|
|
2
|
———
|
———
|
———
|
|
3
|
———
|
———
|
———
|
|
4
|
PNK
|
Сеть B-CAN
|
Вход/Выход
|
|
5
|
———
|
———
|
———
|
|
6
|
———
|
———
|
———
|
|
7
|
RED
|
ДОПОЛНИТЕЛЬНЫЙ ДИСПЛЕЙ БЛОКА АУДИОСИСТЕМЫ-HVAC (CLK)
*1
ДОПОЛНИТЕЛЬНЫЙ ДИСПЛЕЙ БЛОКА АУДИОСИСТЕМЫ-HVAC (CLK)
*2
|
ВЫХОД
|
|
8
|
YEL
|
ДОПОЛНИТЕЛЬНЫЙ ДИСПЛЕЙ БЛОКА АУДИОСИСТЕМЫ-HVAC (SO)
*1
ДОПОЛНИТЕЛЬНЫЙ ДИСПЛЕЙ БЛОКА АУДИОСИСТЕМЫ-HVAC (SO)
*2
|
ВХОД
|
|
9
|
———
|
———
|
———
|
|
10
|
YEL
|
КОНТРОЛЬ ТРАНЗИСТОРА ПИТАНИЯ
|
ВЫХОД
|
|
11
|
BLU
|
ОБРАТНАЯ СВЯЗЬ ВЕНТИЛЯТОРА
|
ВХОД
|
|
12
|
———
|
———
|
———
|
|
13
|
———
|
———
|
———
|
|
14
|
LT BLU
|
ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
|
ВЫХОД
|
|
15
|
PUR
|
ДАТЧИК СОЛНЕЧНОГО СВЕТА
|
ВЫХОД
|
|
16
|
RED
|
ОСВЕЩЕНИЕ (−)
|
ВЫХОД
|
|
17
|
BLU
|
РЕЛЕ А МЕЖФАЗНОГО КАТАЛИЗА ОБОГРЕВАТЕЛЯ
|
ВХОД
|
|
18
|
GRN
|
РЕЛЕ В МЕЖФАЗНОГО КАТАЛИЗА ОБОГРЕВАТЕЛЯ
|
ВХОД
|
|
19
|
YEL
|
РЕЛЕ С МЕЖФАЗНОГО КАТАЛИЗА ОТОПИТЕЛЯ
|
ВХОД
|
|
20
|
———
|
———
|
———
|
|
21
|
———
|
———
|
———
|
|
22
|
GRY
|
РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА
|
ВХОД
|
|
23
|
———
|
———
|
———
|
|
24
|
RED
|
ДАТЧИК ОБЩЕЙ "МАССЫ"
|
ВХОД
|
|
25
|
GRN
|
ОБЩЕЕ НАПРЯЖЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ
|
ВЫХОД
|
|
26
|
LT GRN
|
ОБЩИЙ СИГНАЛ ЭЛЕКТРОДВИГАТЕЛЯ
|
Вход/Выход
|
|
27
|
PNK
|
ОБЩЕЕ ЗАЗЕМЛЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ
|
ВХОД
|
|
28
|
———
|
———
|
———
|
|
29
|
BLK
|
"МАССА" (G503)
|
ВЫХОД
|
|
30
|
PNK
|
ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
|
ВЫХОД
|
|
31
|
WHT
|
IG2 (Силовой)
|
ВХОД
|
|
32
|
GRY
|
ОСВЕЩЕНИЕ (+)
|
ВХОД
|
|
*1:
|
C аудиосистемой
|
|
*2:
|
Без аудиосистемы
|
