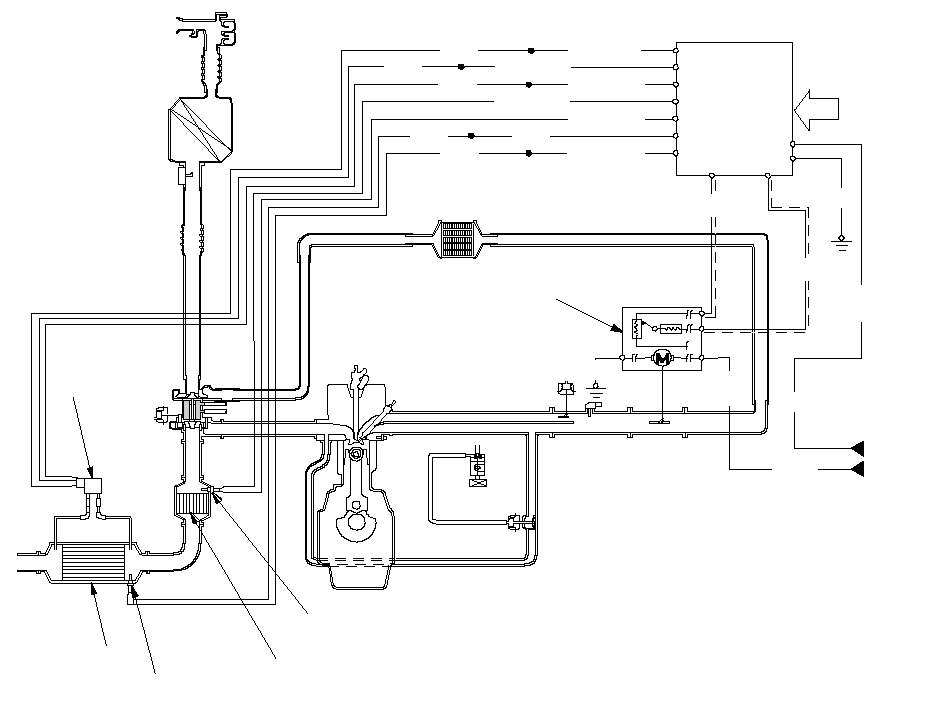

  • Схема системы дизельного фильтра твердых частиц (DPF)

    Система DPF состоит из пластинчатого впускного клапана (ISV), датчика 1/2 температуры выхлопных газов (EGT), датчика дифференциального давления дизельного фильтра твердых частиц (DPF), реле управления пластинчатым впускным клапаном (ISV), дизельного фильтра твердых частиц (DPF) и блока ECM. Эта система фильтрует твердые частицы.
    Система DPF фильтрует частицы.
    Когда количество твердых частиц достигает определенного уровня, ECM изменяет сжигание топлива на режим очистки DPF (сжигает ТЧ), пока автомобиль находится в определенном режиме движения.

    РАЗЛИЧНЫЕ
    ДАТЧИКИ

    ОТ
    РЕЛЕ
    УПРАВЛЕНИЯ
    ISV

    ЕСМ

    ПЛАСТИНЧАТЫЙ ВПУСКНОЙ
    КЛАПАН (ISV)

    ДАТЧИК
    EGT 1

    ДАТЧИК
    EGT 2

    DPF

    GRN

    BLU

    BLK

    GRN

    WHT

    BLK

    YEL/BLU

    BLU/RED

    BLU/YEL

    GRN/BLK

    ДАТЧИК
    РАЗНИЦЫ
    ДАВЛЕНИЯ
    (ДИФФЕРЕНЦИАЛЬНОГО)
    ДИЗЕЛЬНОГО ФИЛЬТРА
    ТВЕРДЫХ ЧАСТИЦ (DPF)

    КАТАЛИТИЧЕСКИЙ
    НЕЙТРАЛИЗАТОР
    ПОДОГРЕВА

    Белый с черной
    полоской

    WHT

    BLK

    Белый с черной
    полоской

    GRN/BLK

    GRN/BLK

    BLK

    YEL

    BLU

    PNK

    }
