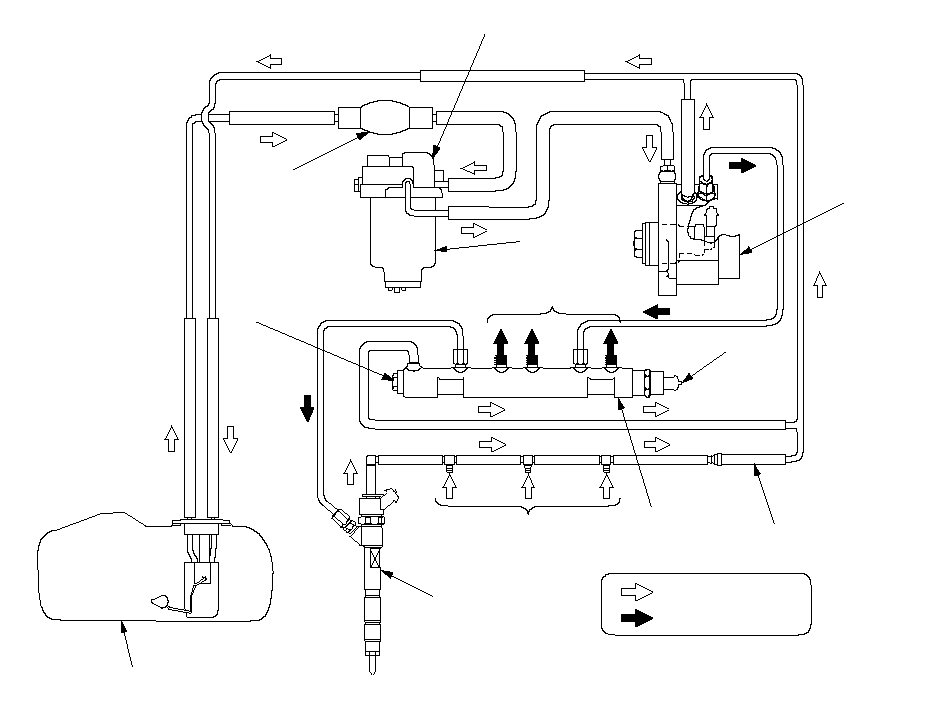

Схема топливной системы

НИЗКОЕ ДАВЛЕНИЕ

ВЫСОКОЕ ДАВЛЕНИЕ

ТОПЛИВНЫЙ БАК

ТРУБОПРОВОД
ПОДАЧИ
ТОПЛИВА

ТРУБОПРОВОД
ВОЗВРАТА
ТОПЛИВА

НАГРЕВАТЕЛЬ ТОПЛИВА

РУКОЯТКА
ПРОКАЧКИ

КЛАПАН
ОГРАНИЧИТЕЛЯ ДАВЛЕНИЯ
(Встроен в
топливораспределительную рампу)

ТОПЛИВНЫЙ
ФИЛЬТР

К ИНЖЕКТОРУ

Из ИНЖЕКТОРА

ИНЖЕКТОР

ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНАЯ
РАМПА

ВОЗВРАТНЫЙ ШЛАНГ

ДАТЧИК ДАВЛЕНИЯ
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ РАМПЫ (FRP)

ТОПЛИВНЫЙ НАСОС
