Входы и выходы ЕСМ на разъеме № 2 (58Р)

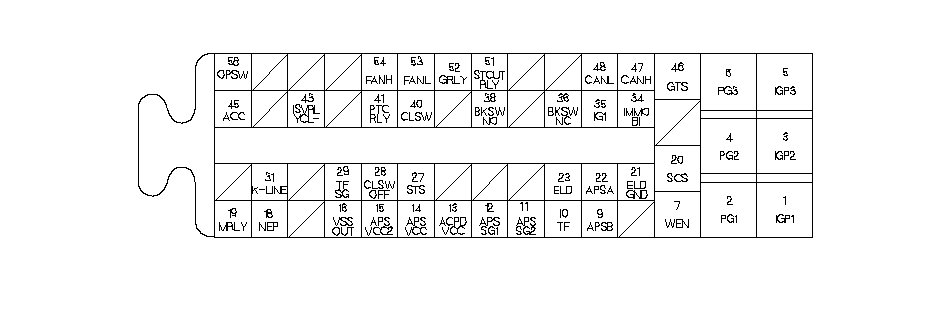

Сторона разъема клемм-выходов

}

ПРИМЕЧАНИЕ: Номинальное напряжение аккумуляторной батареи составляет порядка 12 В.

Номер клеммы ЕСМ	Цвет провода	Наименование клеммы	Описание
29	GRN/BLK	TFSG ("МАССА" ДАТЧИКА)	"Масса" датчика
31	LT BLU	K-LINE	Посылает и принимает сигналы диагностической системы Honda
34	RED/BLU	IMMOBI (ИММОБИЛАЙЗЕР)	Посылает и принимает сигналы иммобилайзера
35	BLK/YEL	IG1 (СИГНАЛ ЗАЖИГАНИЯ)	Определяет сигнал зажигания
36	BRN	BKSWNC (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ В ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)	Определяет сигнал концевого выключателя В положения педали тормоза
38	GRN/BLK	BKSWNO (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ А ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)	Определяет сигнал концевого выключателя А положения педали тормоза
40	RED	CLSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ А)	Определяет сигнал концевого выключателя А положения педали сцепления
41	GRN	PTCRLY (РЕЛЕ ТОПЛИВНОГО ОБОГРЕВАТЕЛЯ)	Питает реле топливного обогревателя
43 *1	WHT/BLК	ISVRLYCL− (РЕЛЕ УПРАВЛЕНИЯ ПЛАСТИНЧАТЫМ ВПУСКНЫМ КЛАПАНОМ (ISV))	Приводит в действие реле управления ISV
45	RED	АСС (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ СЦЕПЛЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)	Управляет реле муфты сцепления кондиционера воздуха
46	RED/BLU	GTS (СИГНАЛ БЛОКА УПРАВЛЕНИЯ СВЕЧЕЙ НАКАЛИВАНИЯ)	Определяет сигнал блока управления свечей накаливания
47	WHT	CANН (ВЫСОКИЙ УРОВЕНЬ СИГНАЛА СВЯЗИ CAN)	Посылает сигнал связи
48	RED	CANL (НИЗКИЙ УРОВЕНЬ СИГНАЛА СВЯЗИ CAN)	Посылает сигнал связи
51	BLU	STCUTRLY (РЕЛЕ БЛОКИРОВКИ СТАРТЕРА)	Управляет реле блокировки стартера
52 *2	RED/BLK	GRLY (БЛОК УПРАВЛЕНИЯ СВЕЧИ НАКАЛИВАНИЯ)	Питает блок управления свечами накаливания
53	GRN	FANL (РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА КОНДИЦИОНЕРА)	Управляет реле вентилятора конденсатора кондиционера
54	BLU/RED	FANН (РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ РАДИАТОРА)	Управляет работой реле вентилятора охлаждения радиатора
58	YEL/RED	OPSW (ДАТЧИК ДАВЛЕНИЯ МАСЛА)	Определяет сигнал давления масла
