Входы и выходы ЕСМ на разъеме № 1 (96Р)

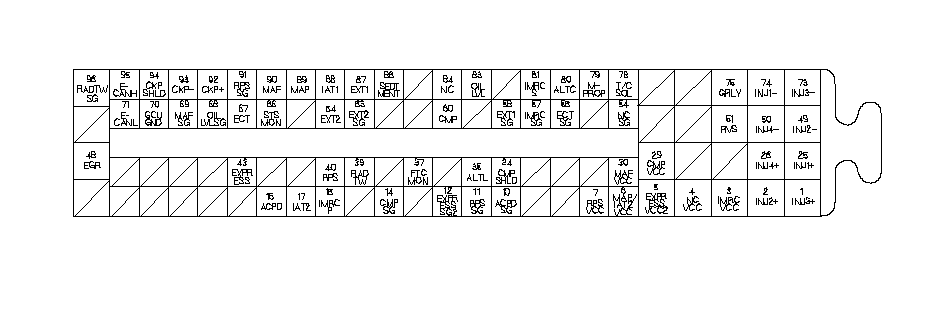

Сторона разъема клемм-выходов

}

ПРИМЕЧАНИЕ: Номинальное напряжение аккумуляторной батареи составляет порядка 12 В.

Номер клеммы ЕСМ	Цвет провода	Наименование клеммы	Описание
78	BLU/RED	T/CSOL (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ НАДДУВОМ ТУРБОНАГНЕТАТЕЛЯ)	Питает электромагнитный клапан усиления турбонагнетателя
79	BLK/RED	M-PROP (КЛАПАН РЕГУЛИРОВКИ ДАВЛЕНИЯ НАПРАВЛЯЮЩЕЙ-РАСПРЕДЕЛИТЕЛЯ ДЛЯ ТОПЛИВА)	Питает клапан регулировки давления направляющей-распределителя для топлива
80	WHT/GRN	ALTC (УПРАВЛЕНИЕ ГЕНЕРАТОРОМ)	Посылает сигнал управления генератором
81	BLK/WHT	IMRCS (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ШКИВОМ ВПУСКНОГО КОЛЛЕКТОРА (IMRC))	Определяет электромагнитный клапан IMRC
83	BLU/BLK	OILLVL (ДАТЧИК УРОВНЯ МАСЛА)	Определяет сигнал датчика уровня масла
84	BLU/WHT	NC (ДАТЧИК ОБОРОТОВ ВТОРИЧНОГО ВАЛА (ПРОМЕЖУТОЧНОГО ВАЛА))	Определяет сигнал датчика оборотов вторичного (промежуточного) вала
86	GRN	SEDTMENT (ДАТЧИК УРОВНЯ ВОДЫ В ТОПЛИВНОМ ФИЛЬТРЕ)	Определяет сигнал датчика уровня воды в топливном фильтре
87 *1	BLU/YEL	EXT1 (ДАТЧИК 1 ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ (EGT))	Определяет сигнал датчика 1 EGT
88	RED/YEL	IAT1 (1 ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT))	Определяет сигнал 1 датчика IAT (в датчике МАF/1 датчике IAT)
89	GRN/RED	ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)	Определяет сигнал датчика абсолютного давления во впускном коллекторе
90	YEL/GRN	MAF (ДАТЧИК МАССЫ ВОЗДУШНОГО ПОТОКА (MAF))	Определяет сигнал датчика MAF
91	GRN/BLK	RPSSG ("МАССА" ДАТЧИКА)	"Масса" датчика
92	BLU	CKP+ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP) +ПОЛЮС)	Определяет датчик CKP
93	GRN	CKP− (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP) −ПОЛЮС)	Определяет датчик CKP
94	BRN/YEL	CKPSHLD (ЭКРАН ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP))	Заземление экрана
95 *1	BLK	Е-CANН (ВЫСОКИЙ УРОВЕНЬ СИГНАЛА СВЯЗИ В ЦЕПИ CAN)	Посылает сигнал связи
96	GRN/BLK	RADTWSG ("МАССА" ДАТЧИКА)	"Масса" датчика

*1:	с системой DPF
