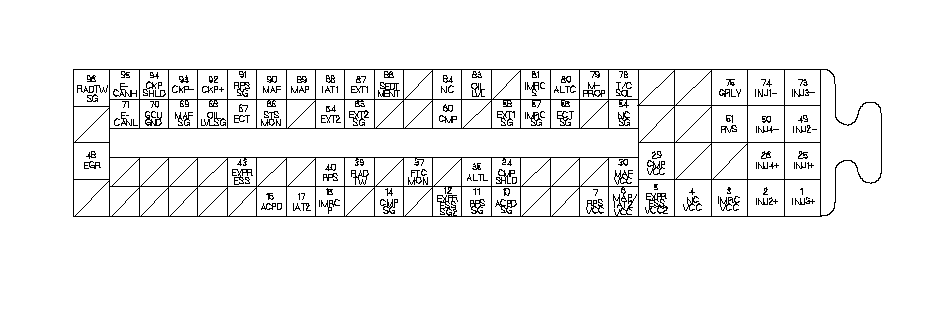

Входы и выходы ЕСМ на разъеме № 1 (96Р)
ПРИМЕЧАНИЕ: Номинальное напряжение аккумуляторной батареи составляет порядка 12 В.
Номер клеммы ЕСМ
|
Цвет провода
|
Наименование клеммы
|
Описание
|
---|---|---|---|
43
*1
|
BLU/RED
|
EXPRESS (ДАТЧИК ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ ДИЗЕЛЬНОГО ФИЛЬТРА ТВЕРДЫХ ЧАСТИЦ (DPF))
|
Определяет сигнал DPF датчика дифференциального давления
|
48
|
RED
|
EGR (КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))
|
Управляет работой клапана EGR
|
49
|
RED
|
INJ2− (ИНЖЕКТОР № 2 −ПОЛЮС)
|
Управляет работой инжектора № 2
|
50
|
YEL
|
INJ4− (ИНЖЕКТОР № 4 −ПОЛЮС)
|
Управляет работой инжектора № 4
|
51
|
GRN/WHT
|
RVS (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН БЛОКИРОВКИ ЗАДНЕГО ХОДА)
|
Управляет работой электромагнитного клапана блокировки заднего хода
|
54
|
GRN/BLK
|
NCSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
56
|
GRN/BLK
|
ECTSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
57
|
GRN/BLK
|
IMRCSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
58
*1
|
GRN/BLK
|
EXT1SG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
60
|
BLU
|
ДАТЧИК ПОЛОЖЕНИЯРАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
|
Определяет сигнал датчика ПРВ
|
63
*1
|
GRN/BLK
|
EXT2SG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
64
|
YEL
|
EXT2 (ДАТЧИК 2 ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ (EGT))
|
Определяет сигнал датчика 2 EGT
|
66
|
RED/YEL
|
STSMON (МОНИТОР ДИАГНОСТИКИ 1 РЕЛЕ СТАРТЕРА (ST CUT))
|
Определяет сигнал 1 реле стартера (ST CUT)
|
67
|
RED/WHT
|
ЕСТ (ДАТЧИК 1 ТЕМПЕРАТУРЫ (ECT) ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ)
|
Определяет сигнал датчика 1 ЕСТ
|
68
|
BRN/YEL
|
OILLVLSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
69
|
GRN/BLK
|
MAFSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
70
|
BRN/YEL
|
GCUGND ("МАССА" БЛОКА УПРАВЛЕНИЯ СВЕЧАМИ НАКАЛИВАНИЯ)
|
Заземление блока управления свечами накаливания
|
71
*1
|
WHT
|
E-CANL (НИЗКИЙ УРОВЕНЬ СИГНАЛА СВЯЗИ В ЦЕПИ CAN)
|
Посылает сигнал связи
|
73
|
BLU
|
INJ3− (ИНЖЕКТОР № 3 −ПОЛЮС)
|
Управляет работой инжектора № 3
|
74
|
BRN
|
INJ1− (ИНЖЕКТОР № 1 −ПОЛЮС)
|
Управляет работой инжектора № 1
|
75
*1
|
RED/BLK
|
GRLY (БЛОК УПРАВЛЕНИЯ СВЕЧИ НАКАЛИВАНИЯ)
|
Питает блок управления свечами накаливания
|
*1:
|
с системой DPF
|
