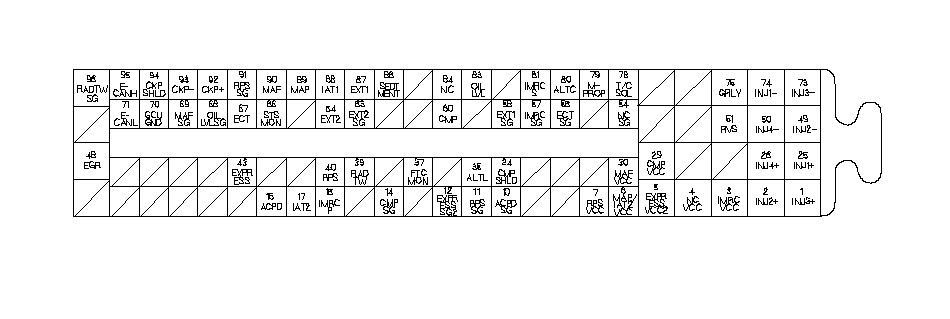

Входы и выходы ЕСМ на разъеме № 1 (96Р)
ПРИМЕЧАНИЕ: Номинальное напряжение аккумуляторной батареи составляет порядка 12 В.
|
Номер клеммы ЕСМ
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
1
|
RED/BLK
|
INJ3+ (ИНЖЕКТОР № 3 +ПОЛЮС)
|
Управляет работой инжектора № 3
|
|
2
|
WHT/RED
|
INJ2+ (ИНЖЕКТОР № 2 +ПОЛЮС)
|
Управляет работой инжектора № 2
|
|
3
|
YEL/BLU
|
IMRCVCC (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
4
|
YEL/BLU
|
NCVCC (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
5
*1
|
YEL/BLU
|
EXPRESSVCC2 (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
6
|
YEL/RED
|
MAP/IAT2VCC (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
7
|
YEL/RED
|
RPSVCC (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
10
|
GRN/BLK
|
ACPDSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
11
|
GRN/BLK
|
RPSSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
12
*1
|
GRN/BLK
|
EXPRESSSG2 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
14
|
YEL
|
CMPSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
16
|
BLU/YEL
|
IMRCP (ДАТЧИК ПОЛОЖЕНИЯ УПРАВЛЕНИЯ НАПРАВЛЯЮЩЕЙ ВПУСКНОГО КОЛЛЕКТОРА (IMRC))
|
Определяет сигнал датчика ПОЛОЖЕНИЯ IMRC
|
|
17
|
RED/YEL
|
IAT2 (2 ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT))
|
Определяет сигнал датчика IAT №2 (в датчике абсолютного давления во впускном коллекторе/датчике IAT №2)
|
|
18
|
RED/WHT
|
ACPD (ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)
|
Определяет давление A/C
|
|
25
|
BLK
|
INJ1+ (ИНЖЕКТОР № 1 +ПОЛЮС)
|
Управляет работой инжектора № 1
|
|
26
|
GRN
|
INJ4+ (ИНЖЕКТОР № 4 +ПОЛЮС)
|
Управляет работой инжектора № 4
|
|
29
|
GRN
|
CMPVCC (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
30
|
YEL/RED
|
MAFVCC (ЭТАЛОННОЕ НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
|
34
|
BRN/YEL
|
CMPSHLD (ЭКРАН ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР))
|
Заземление экрана
|
|
35
|
WHT/BLU
|
ALTL (СИГНАЛ ГЕНЕРАТОРА)
|
Определяет сигнал L генератора
|
|
37
|
BLK/RED
|
PTCMON (ИНДИКАТОР ТОПЛИВНОГО ОБОГРЕВАТЕЛЯ)
|
Определяет работу топливного обогревателя
|
|
39
|
GRN/RED
|
RADTW (ДАТЧИК 2 ТЕМПЕРАТУРЫ (ECT) ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ)
|
Определяет сигнал датчика 2 ЕСТ
|
|
40
|
BLU/WHT
|
RPS (ДАТЧИК ДАВЛЕНИЯ НАПРАВЛЯЮЩЕЙ-РАСПРЕДЕЛИТЕЛЯ ДЛЯ ТОПЛИВА (FRP))
|
Определяет сигнал датчика FRP
|
|
*1:
|
с системой DPF
|
